-----CU 500М (3000)

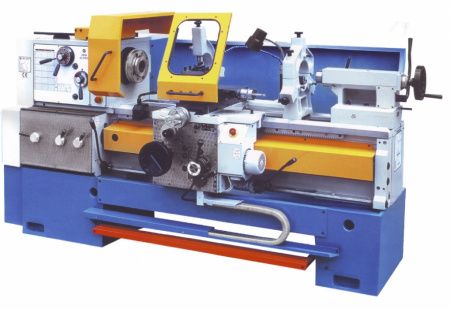

Токарно-винторезный станок ZMM CU 500М (3000)

1 830 000 ₽

Наличие уточняйте

- +

В корзину

Подать заявку на лизинг

Описание
Характеристики
Комплект поставки
Документы

Токарно-винторезный станок CU 500М (3000) - универсальный токарный станок, который предназначен для выполнения токарных работ - точение конусов и нарезание резьб: метрических, дюймовых.

Технические характеристики и жесткость станка CU 500М (3000), широкий диапазон частоты вращения шпинделя и подач позволяют полностью использовать возможности прогрессивных инструментов при обработке различных материалов.

Токарно-винторезный станок CU 500М (3000) укомплектован трехкулачковым патроном Bison производства Польши и вращающимся центром.
За дополнительную плату станок CU 500М (3000) комплектуется
- конусной линейкой с помощью которой можно производить нарезку конусной резьбы, а также точение конусов.
- устройством цифровой индикации УЦИ.
Все части станка CU 500М (3000) изготовлены из высококачественной стали, что обеспечивает надежную работу станков и сохранение точности обработки в течение долгих лет.

Токарно-винторезный станок CU 500М (3000) широко используется в серийном и массовом производстве из-за широких возможностей.

Макс. длина заготовки, мм	3000
Макс. Ø заготовки над суппортом, мм	300
Макс. Ø заготовки над станиной, мм	500
Количество скоростей	21
Диапазон скоростей шпинделя, об/мин	20-2000
Конус шпинделя	Метрик 80
Конус пиноли	КМ5
Макс. Ø заготовки в выемке станины, мм	700
Макс. Ø прутка в патроне, мм	70
Диаметр отверстия шпинделя, мм	72
Конец шпинделя	№8
Диаметр пиноли, мм	75
Ход пиноли, мм	220
Количество подач (попер./прод.)	120
Диапазон продольных подач, мм/об	0,04 - 12
Диапазон поперечных подач, мм/об	0,02 - 6
Ход поперечных салазок, мм	315
Ход продольных салазок, мм	130
Количество резьб	64
Шаг метрической резьбы, мм	0,5-120
Шаг дюймовой резьбы, нит/дюйм	60-1/4
Шаг модульной резьбы, мм	0,125-30
Шаг диаметральной резьбы, DP	240-1
Макс. сечение резца, мм	32х32
Потребляемая мощность, кВт	7
Мощность двигателей, кВт	0.55
Габаритные размеры, мм	4600х1250х1400
Масса, кг	3200

Стандартная комплектация:
- Трехкулачковый самоцентрирующийся патрон D 315мм
- Вращающийся центр
- Инструкция по эксплуатации на русском языке
Дополнительная комплектация:
- Планшайба 4-х кулачковая
- Планшайба без кулачков
- Подвижный люнет
- Неподвижный люнет малый
- Неподвижный люнет большой
- Роликовые пиноли
- Комплект роликов для пиноли
- Конусная линейка
- Однопозиционный продольный ограничитель
- Часы резьбовые (лимб нарезки резьбы)
- Центр-шайба
- Комплект токарных сердец
- Сверлильный патрон с оправкой
- Ножной тормоз
- Быстросменный резцедержатель 700/4/С Multifix Algra
- Быстросменный резцедержатель TGA R 350 Algra
- Главный двигатель 11 кВт вместо 7,5 кВт
- Зубчато-ременная передача
- Упорный центр задней бабки
- Переходная втулка для задней бабки
- Комплект ключей
- Каталог запчастей
- Редуктор пиноли задней бабки
- Т-образные пазы на суппорте
- Упаковка станка в деревянный ящик
