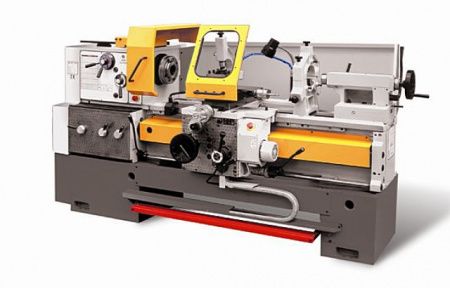

Токарно-винторезный станок ZMM CU 730 (1500)
Описание
Характеристики
Макс. длина заготовки, мм
|
1500 |
Макс. Ø заготовки над суппортом, мм
|
500 |
Макс. Ø заготовки над станиной, мм
|
730 |
Количество скоростей
|
21 |
Конус шпинделя
|
Метрик 120 |
Конус пиноли
|
КМ5 |
Макс. Ø заготовки в выемке станины, мм
|
930 |
Макс. Ø прутка в патроне, мм
|
100 |
Диаметр отверстия шпинделя, мм
|
103 |
Конец шпинделя
|
№11 |
Диаметр пиноли, мм
|
75 |
Ход пиноли, мм
|
220 |
Количество подач (попер./прод.)
|
120 |
Диапазон продольных подач, мм/об
|
0,04 - 12 |
Диапазон поперечных подач, мм/об
|
0,02 - 6 |
Ход поперечных салазок, мм
|
385 |
Ход продольных салазок, мм
|
130 |
Количество резьб
|
64 |
Шаг метрической резьбы, мм
|
0,5-120 |
Шаг дюймовой резьбы, нит/дюйм
|
60-1/4 |
Шаг модульной резьбы, мм
|
0,125-30 |
Шаг диаметральной резьбы, DP
|
240-1 |
Макс. сечение резца, мм
|
32х32 |
Потребляемая мощность, кВт
|
11 |
Мощность двигателей, кВт
|
0.55 |
Габаритные размеры, мм
|
3100х1250х1400 |
Масса, кг
|
3350 |
Стандартная комплектация:
- Трехкулачковый самоцентрирующийся патрон D 315мм
- Вращающийся центр
- Инструкция по эксплуатации на русском языке
Дополнительная комплектация:
- Планшайба 4-х кулачковая
- Планшайба без кулачков
- Подвижный люнет
- Неподвижный люнет малый
- Неподвижный люнет большой
- Роликовые пиноли вместо обычных
- Дополнительный комплект роликов для пиноли
- Конусная линейка
- Однопозиционный продольный ограничитель
- Часы резьбовые (лимб нарезки резьбы)
- Центр-шайба
- Комплект токарных сердец
- Сверлильный патрон с оправкой
- Ножной тормоз
- Быстросменный резцедержатель 700/4/С Multifix Algra
- Быстросменный резцедержатель TGA R 350 Algra
- Зубчато-ременная передача
- Переходная втулка для задней бабки
- Комплект ключей
- Каталог запчастей
- Редуктор пиноли задней бабки
- Т-образные пазы на суппорте
- Упаковка станка в деревянный ящик
