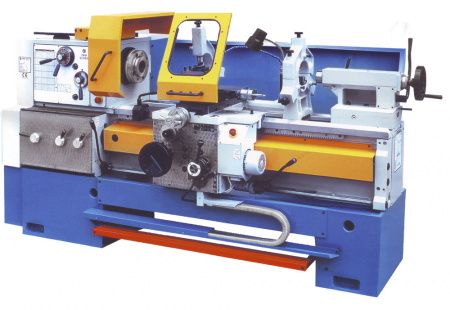

Токарно-винторезный станок ZMM CU500 (1500)
- Описание
- Характеристики
- Комплект поставки
- Документы
-
Токарно-винторезный станок CU500 (1500) - оборудование, которое используется для ведения токарных работ различного типа при металлообработке в производстве или ремонте.
Область применения
Токарно-винторезный станок CU500 (1500) предназначен, в первую очередь, для:
- точения конусных и цилиндрических заготовок;
- нарезания резьб (дюймовых и метрических).
Основные особенности
В современном виде токарно-винторезный станок CU500 (1500) отличается от аналогичного оборудования следующими основными особенностями:
- управляемая частота вращения шпинделя в широком диапазоне значений;
- управляемая скорость подачи заготовки;
- электротехнические узлы токарно-винторезного станка CU500 (1500) изготовлены компанией "Шнайдер-электрик" (Германия);
- подшипники и элементы конструкции шпиндельного узла производства компаний FAG и SKF;
- использование высококачественной стали в производстве основных подвижных частей;
- наличие 3-кулачкового патрона Bison (Польша) с подвижным центром;
- возможность установки конусной линейки для нарезки резьбы на конусных заготовках и их точения;
- возможность установки цифровой системы индикации УЦИ.
-
Макс. длина заготовки, мм 1500 Макс. Ø заготовки над суппортом, мм 300 Макс. Ø заготовки над станиной, мм 500 Количество скоростей 21 Диапазон скоростей шпинделя, об/мин 20-2000 Конус шпинделя №80 Конус пиноли KM5 Макс. Ø заготовки в выемке станины, мм 670 Макс. Ø прутка в патроне, мм 60 Диаметр отверстия шпинделя, мм 62 Конец шпинделя №8 Диаметр пиноли, мм 70 Ход пиноли, мм 180 Количество подач (попер./прод.) 120 Диапазон продольных подач, мм/об 0.04-12 Диапазон поперечных подач, мм/об 0.02-6 Ход поперечных салазок, мм 250 Ход верхних салазок, мм 140 Количество резьб 64 Шаг метрической резьбы, мм 0.5-120 Шаг дюймовой резьбы, нит/дюйм 60-1/4 Шаг модульной резьбы, мм 0.125-30 Шаг диаметральной резьбы, DP 240-1 Макс. сечение резца, мм 25x25 Потребляемая мощность, кВт 7.5 Мощность двигателей, кВт 0.55 Габаритные размеры, мм 2935x1185x1304 Масса, кг 2430 -
Стандартная комплектация:
- Трехкулачковый самоцентрирующийся патрон D 250 мм
- Вращающийся центр
- Инструкция по эксплуатации на русском языке
Дополнительная комплектация:
- Планшайба 4-х кулачковая
- Планшайба без кулачков
- Подвижный люнет
- Неподвижный люнет малый
- Неподвижный люнет большой
- Роликовая пиноль
- Комплект роликов для пиноли
- Конусная линейка
- Однопозиционный продольный ограничитель
- Часы резьбовые (лимб нарезки резьбы)
- Центр-шайба
- Комплект поводков
- Сверлильный патрон с оправкой
- Ножной тормоз
- Быстросменный резцедержатель 700/4/С Multifix Algra
- Быстросменный резцедержатель TGA R 350 Algra
- Главный двигатель 11 кВт вместо 7,5 кВт
- Зубчато-ременная передача
- Упорный центр задней бабки
- Переходная втулка для задней бабки
- Комплект ключей
- Каталог запчастей
- Редуктор пиноли задней бабки
- Т-образные пазы на суппорте
- Упаковка станка в деревянный ящик
-
Каталог оборудования ZMM Размер: 2,9 мбCU400-730_пасп_RU Размер: 1004,3 кб
