-----CU630 (3000)

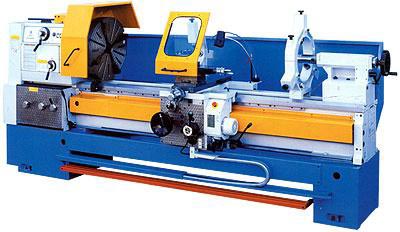

Токарно-винторезный станок ZMM CU630 (3000)

Подробнее

2 546 621 руб.

- +

В корзину

Купить в 1 клик

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание
Характеристики
Комплект поставки
Отзывы
Задать вопрос

Токарно-винторезный станок CU630 (3000) - металлообрабатывающее оборудование для проведения различных токарных работ (в т.ч. точения конусообразных заготовок и нарезания резьб дюймового и метрического типа).

Конструктивные особенности

Токарно-винторезный станок CU630 имеет ряд важных конструктивных особенностей:
- регулируемая в широком диапазоне частота вращения шпинделя и скорость подачи заготовки;
- использование трехкулачкового патрона и вращающегося центра Bison (Польша);
- электрика от компании "Шнайдер-электрик" (Германия);
- подшипники шпиндельного узла и схемы их монтажа от производителей FAG и SKF;
- основные элементы конструкции токарно-винторезного станка CU630 изготовлены из высококачественной, устойчивой к коррозии стали.
Токарно-винторезный станок CU630 (3000) применяется в большинстве отраслей машиностроения.

Диапазон скоростей шпинделя, об/мин	12.5-1250
Макс. длина заготовки, мм	3000
Количество скоростей	21.0000
Конус шпинделя	№120
Конус пиноли	№5
Макс. Ø заготовки над суппортом, мм	430
Макс. Ø заготовки над станиной, мм	630
Макс. Ø заготовки в выемке станины, мм	830
Макс. Ø прутка в патроне, мм	100
Диаметр отверстия шпинделя, мм	103
Конец шпинделя	№11
Диаметр пиноли, мм	75
Ход пиноли, мм	220
Количество подач (попер./прод.)	120.0000
Диапазон продольных подач, мм/об	0.04-12
Диапазон поперечных подач, мм/об	0.02-6
Ход поперечных салазок, мм	315
Ход верхних салазок, мм	135
Количество резьб	64
Шаг метрической резьбы, мм	0.5-120
Шаг дюймовой резьбы, нит/дюйм	60-1/4
Шаг модульной резьбы, мм	0.125-30
Шаг диаметральной резьбы, DP	240-1
Напряжение питания, В	3x380
Потребляемая мощность, кВт	7.5
Габаритные размеры, мм	4600x1250x1400
Масса станка, кг	3560

В стандартный набор поставки токарно-винторезного станка CU630 входит:
- трехкулачковый самоцентрирующийся патрон диаметром 250 мм;
- вращающийся центр КМ5.
Дополнительно токарно-винторезный станок CU630 можно оборудовать следующими функциональными элементами:
- четырехкулачковая планшайба с независимым движением кулачков;
- подвижный люнет от 10 до 200 мм;
- неподвижный люнет от 10 до 230 мм;
- неподвижный люнет от 150 до 400 мм;
- бескулачковая планшайба;
- ограничитель длины (1 позиция);
- ограничитель длины (5 позиций);
- поводковый патрон;
- сверлильный патрон;
- резьбовые часы;
- редуктор пиноли задней бабки;
- цифровая индикация Optima по двум направлениям;
- конусная линейка 340 мм;
- набор роликов для люнета;
- резцедержатель MultiFix (быстросъемный) для замены стандартного четырехпозиционного резцедержателя токарно-винторезного станка CU630;
- электродинамический тормоз;
- ножной тормоз от 1000 до 5000 мм;
- набор инструментов для обслуживания;
- зубчато-ременная передача для шпинделя передней бабки.
