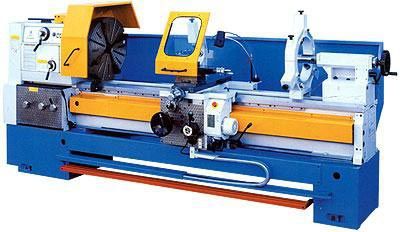

Токарно-винторезный станок ZMM CU630 (5000)
Описание
Токарно-винторезный станок CU630 (5000) - металлообрабатывающее оборудование для проведения различных токарных работ (в т.ч. точения конусообразных заготовок и нарезания резьб дюймового и метрического типа).
Конструктивные особенности
Токарно-винторезный станок CU630 имеет ряд важных конструктивных особенностей:
- регулируемая в широком диапазоне частота вращения шпинделя и скорость подачи заготовки;
- использование трехкулачкового патрона и вращающегося центра Bison (Польша);
- электрика от компании "Шнайдер-электрик" (Германия);
- подшипники шпиндельного узла и схемы их монтажа от производителей FAG и SKF;
- основные элементы конструкции токарно-винторезного станка CU630 изготовлены из высококачественной, устойчивой к коррозии стали.
Характеристики
Макс. длина заготовки, мм
|
5000 |
Макс. Ø заготовки над суппортом, мм
|
430 |
Макс. Ø заготовки над станиной, мм
|
630 |
Количество скоростей
|
21.0000 |
Диапазон скоростей шпинделя, об/мин
|
12.5-1250 |
Конус шпинделя
|
№120 |
Конус пиноли
|
№5 |
Макс. Ø заготовки в выемке станины, мм
|
830 |
Макс. Ø прутка в патроне, мм
|
100 |
Диаметр отверстия шпинделя, мм
|
103 |
Конец шпинделя
|
№11 |
Диаметр пиноли, мм
|
75 |
Ход пиноли, мм
|
220 |
Количество подач (попер./прод.)
|
120.0000 |
Диапазон продольных подач, мм/об
|
0.04-12 |
Диапазон поперечных подач, мм/об
|
0.02-6 |
Ход поперечных салазок, мм
|
315 |
Ход продольных салазок, мм
|
135 |
Количество резьб
|
64 |
Шаг метрической резьбы, мм
|
0.5-120 |
Шаг дюймовой резьбы, нит/дюйм
|
60-1/4 |
Шаг модульной резьбы, мм
|
0.125-30 |
Шаг диаметральной резьбы, DP
|
240-1 |
Потребляемая мощность, кВт
|
7.5 |
Габаритные размеры, мм
|
5600х1250х1400 |
Масса, кг
|
3560 |
