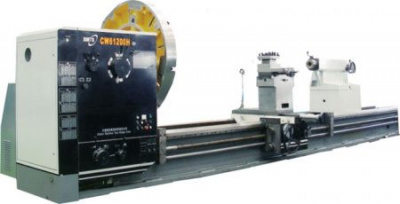

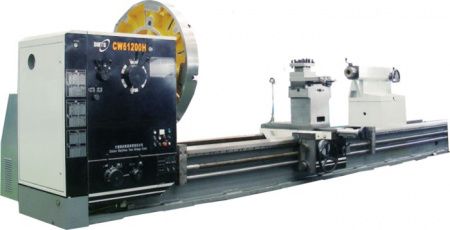

Токарно-винторезный станок DMTG CW61180H
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Обращаем Ваше внимание на то, что приведенные цены, характеристики и фотографии товаров носят исключительно ознакомительный характер и не являются публичной офертой, определяемой пунктом 2 статьи 437 Гражданского кодекса Российской Федерации.
Описание
- Тяжелый особо мощный токарный станок для высокоточной обработки валов большого диаметра длиной до 10 метров, крупногабаритных деталей типа крышек, фланцев и шкивов.
- Предназначен для черновой и получистовой обработки крупных заготовок из стали, чугуна, цветных металлов и сплавов в энергетическом машиностроении, химической, аэрокосмической, автомобильной промышленности.
- Большие возможности по обработке: проходное отверстие шпинделя Ø130 мм (опция: 160 мм), нарезание четырех типов резьб от метрической до питчевой, масса обрабатываемой детали до 8 000 кг со стандартной пинолью и до 12 000 кг с пинолью Ø300 мм.
- Диаметр обработки 2200 мм в выемке станины / 1800 мм над станиной / 1300 мм над суппортом.
- Возможно силовое точение со съемом до 15 мм за проход.
- Закаленный шпиндель из высокопрочной легированной стали, установленный на регулируемые прецизионные роликоподшипники NSK (Япония).
- Высокая жесткость и прочность станины сложной формы с многочисленными ребрами жесткости. Ширина станины 970 мм.
- Закаленные призматические направляющие станины (не ниже HRC 47-56, толщина закаленного слоя не менее 2 мм).
- Обработка коротких деталей большого диаметра в выемке станины.
- Принудительная циркуляционная система смазки передней бабки и коробки подач с собственным независимым насосом.
- Высокоточные направляющие покрыты специальным низкофрикционным покрытием Turcite-B, которое обеспечивает длительное сохранение точности, плавное и точное перемещение суппорта станка.
- Шпиндель станка прошел динамическую балансировку на специальном испытательном стенде.
- Мощный электродвигатель 30 кВт.
- Высокопроизводительная гидростанция с баком 50 л.
- Двухходовая гидравлическая многодисковая фрикционная муфта передает вращение на шпиндель и осуществляет реверс.
- Гидравлический тормоз шпинделя.
- Закаленные шлифованные шестерни передней бабки и коробки подач.
- Независимая автоматическая подача верхней каретки суппорта позволяет легко точить конические поверхности любой конусности.
- Привод быстрого хода суппорта со скоростью перемещений 3740 мм/мин в продольном направлении, 1870 мм/мин в поперечном направлении и 935 мм/мин верхней каретки суппорта.
- Мощная задняя бабка с пинолью диметром 180 мм (опция: 200 мм и 300 мм) и ходом 300 мм дает широкие возможности по обработке заготовок осевым инструментом (сверла, развертки).
- Опциональная задняя бабка с токарным патроном диметром 240 мм (фланец А2-8).
- Электропривод перемещения задней бабки 1,1 кВт с червячным редуктором.
- Автоматическая система смазки направляющих и ходовых винтов.
- Перегрузочная муфта ходового винта.
- Система подачи СОЖ в зону резания.
Характеристики
Макс. длина заготовки, мм
|
3000 / 4000 / 5000 / 6000 / 8000 / 10000 |
Макс. Ø заготовки над суппортом, мм
|
1300 |
Макс. Ø заготовки над станиной, мм
|
1800 |
Диапазон скоростей шпинделя, об/мин
|
2,5 - 250 |
Диаметр отверстия шпинделя, мм
|
130 |
Потребляемая мощность, кВт
|
30 |
- 4-кулачковый токарный патрон Ø1600 мм
- Люнет подвижный Ø80-350 мм
- Люнет неподвижный Ø80-550 мм
- Система подачи СОЖ.
- Станочный светильник.
- Упорный центр метрический 80.
- Комплект анкерных болтов
- Комплект обслуживающего инструмента.
