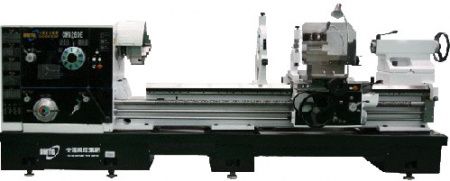

Токарно-винторезный станок DMTG CW6280E
- Описание
- Характеристики
- Комплект поставки
- Документы
-
- Мощный, точный и высокопроизводительный токарный станок для серийного изготовления крупногабаритных деталей в различных отраслях промышленности.
- Предназначен для черновой, получистовой и чистовой обработки заготовок из стали, чугуна и цветных сплавов.
- Разработан Техническим центром корпорации DMTG совместно с английской компанией COLCHESTER (основана в 1897 г., один из ведущих мировых производителей токарных станков).
- Большие возможности по обработке: проходное отверстие шпинделя Ø100 мм (опция: 130 мм), нарезание четырех типов резьб от метрической до питчевой, масса обрабатываемой детали до 2000 кг
- Редуктор подач с передаточным отношением 1/1 (подачи 0,1 - 1,52 мм/об) и 16/1 (подачи 1,6 - 24,3 мм/об). Такой диапазон подач позволяет производить на одном станке как черновое обдирочное, так и чистовое точение (до Ra 1,6).
- Возможно силовое точение со съемом до 5 мм за проход.
- Закаленный шпиндель из высокопрочной легированной стали, установленный на регулируемые прецизионные роликоподшипники NSK (Япония).
- Высокая жесткость и прочность станины сложной формы с многочисленными ребрами жесткости. Ширина станины 550 мм.
- Закаленные призматические направляющие станины (не ниже HRC 47-56, толщина закаленного слоя не менее 2 мм).
- Обработка коротких деталей большого диаметра в выемке станины.
- Принудительная циркуляционная система смазки передней бабки и коробки подач с собственным независимым насосом.
- Высокоточные направляющие покрыты специальным низкофрикционным покрытием Turcite-B, которое обеспечивает длительное сохранение точности, плавное и точное перемещение суппорта станка.
- Шпиндель станка прошел динамическую балансировку на специальном испытательном стенде.
- Мощный электродвигатель 11 кВт (опция: 15 кВт).
- Высокопроизводительная гидростанция с баком 35 л.
- Двухходовая гидравлическая многодисковая фрикционная муфта передает вращение на шпиндель и осуществляет реверс.
- Гидравлический тормоз шпинделя.
- Закаленные шлифованные шестерни передней бабки и коробки подач.
- Дублированная рукоятка управления вращением шпинделя (с правой и с левой стороны станка).
- Привод быстрого хода суппорта со скоростью перемещений 3800 мм/мин в продольном направлении и 1900 мм/мин в поперечном направлении.
- Мощная задняя бабка с пинолью диметром 100 мм и ходом 240 мм дает широкие возможности по обработке заготовок осевым инструментом (сверла, развертки).
- Задняя бабка может быть смещена на ± 10 мм для точения длинных конусов.
- Перегрузочная муфта ходового винта.
- Система подачи СОЖ в зону резания.
-
Макс. длина заготовки, мм 1500 / 2000 / 3000 / 4000 / 5000 / 6000 / 7000 / 8000 Макс. Ø заготовки над суппортом, мм 520 Макс. Ø заготовки над станиной, мм 800 Количество скоростей 18 Диапазон скоростей шпинделя, об/мин 7,5 - 1000 Напряжение питания, В 3x380 Потребляемая мощность, кВт 11 Масса, кг 4250 -
- 3-кулачковый токарный патрон Ø400 мм
- 4-кулачковый токарный патрон Ø630 мм
- Люнет подвижный Ø20-100 мм (для РМЦ больше 2000 мм)
- Люнет неподвижный Ø40-250 мм (для РМЦ больше 2000 мм)
- Планшайба Ø800 мм
- Поводковый патрон
- Резьбоуказатель.
- Система подачи СОЖ.
- Станочный светильник.
- Упорный центр Морзе 6.
- Защитное ограждение.
- Защитный кожух токарного патрона.
- Комплект обслуживающего инструмента.
- Руководство по эксплуатации
- 3-кулачковый токарный патрон Ø500 мм
- 4-кулачковый токарный патрон Ø800 мм
- Привод шпинделя 15 кВт
- Проходное отверстие шпинделя 130 мм
- Устройство цифровой индикации с оптическими линейками на две оси
- Конусная линейка
- Люнет неподвижный Ø100-300 мм
- Люнет неподвижный Ø200-400 мм
- Люнет неподвижный Ø250-500 мм
- Планшайба Ø800 мм
- Быстросменный картриджный резцедержатель
- Вращающийся упорный центр Морзе 5
- Полный защитный кожух
- Ножной тормоз
- Комплект анкерных болтов
- Комплект клиновых башмаков
-
Каталог оборудования DMTG Размер: 6,1 мб
