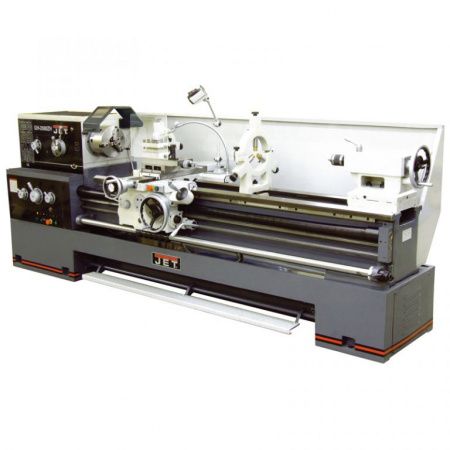

Токарно-винторезный станок Jet GH-20120ZH DRO RFS
1 824 000 ₽
-
+
В корзину
Обращаем Ваше внимание на то, что приведенные цены, характеристики и фотографии товаров носят исключительно ознакомительный характер и не являются публичной офертой, определяемой пунктом 2 статьи 437 Гражданского кодекса Российской Федерации.
Описание
Токарно-винторезный станок GH-20120ZH DRO RFS - токарный станок, который предназначен для обработки тел вращения из металла с возможностью нарезания резьбы.
Токарно-винторезный станок GH-20120ZH DRO RFS оборудован асинхронным двигателем трехфазного переменного тока с большим скольжением и системой плавного пуска, которая защищает двигатель от перегрева. Частота вращения шпинделя составляет от 9 до 1600 об/мин. Шпиндельный привод станка GH-20120ZH DRO RFS рассчитан на очень большой ресурс работы, поэтому его шестерни погружены в емкость с высококачественным трансмиссионным маслом.
Особонности:
Токарно-винторезный станок GH-20120ZH DRO RFS оборудован асинхронным двигателем трехфазного переменного тока с большим скольжением и системой плавного пуска, которая защищает двигатель от перегрева. Частота вращения шпинделя составляет от 9 до 1600 об/мин. Шпиндельный привод станка GH-20120ZH DRO RFS рассчитан на очень большой ресурс работы, поэтому его шестерни погружены в емкость с высококачественным трансмиссионным маслом.
Особонности:

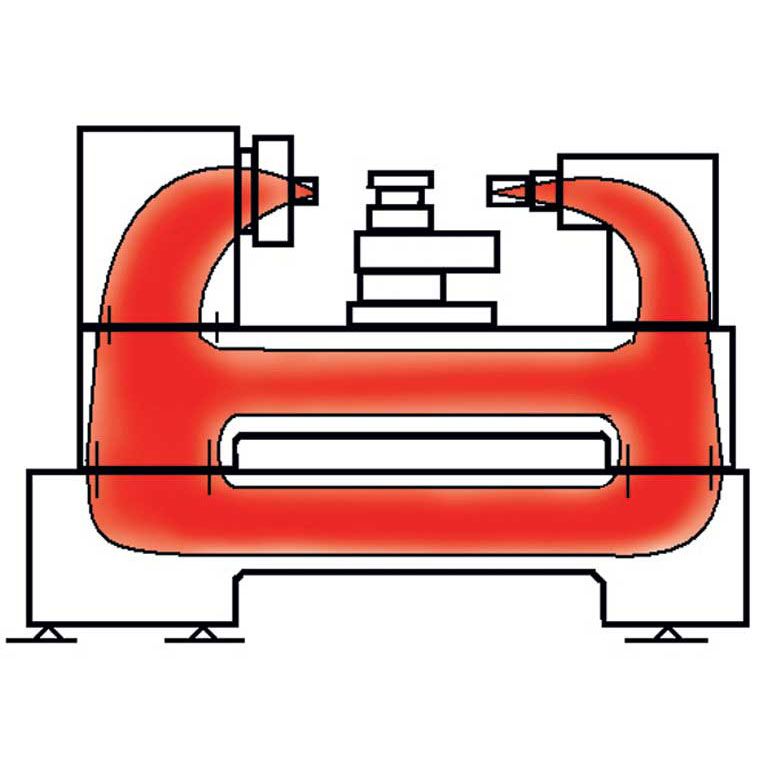

- Массивная станина станка из серого чугуна
- Закаленные и отшлифованные направляющие станины
- Передняя бабка с электромеханической муфтой
- Механизм плавного пуска защищает двигатель и увеличивает срок службы привода

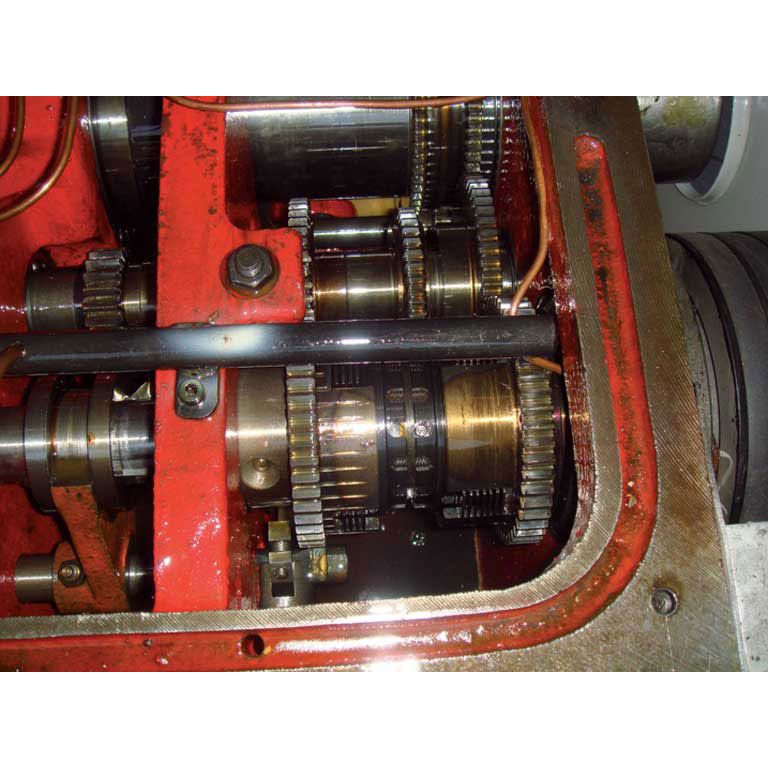

- Механизм привода шпинделя постоянно работает в масляной ванне
- Диапазон частот вращения шпинделя от 9 до 1600 об/мин
- Съемный мостик станины, gap

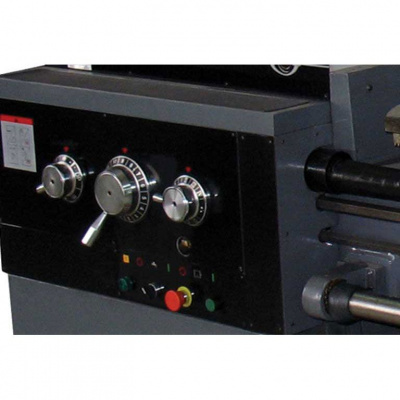

- Коробка передач позволяет нарезать резьбу без замены шестерен
- Удобное управление продольной и поперечной подачей при помощи крестового джойстика с кнопкой ускоренного перемещения
- Толчковый режим работы шпинделя
- Закаленные и отшлифованные шестерни в передней бабке и в коробке передач
- Регулировка зазоров направляющих при помощи клиновых планок
- Централизованная система подачи смазки продольного суппорта
- Регулируемая в поперечном направлении задняя бабка для обточки конусов
- Пятипозиционный управляющий вал с кулачками
Характеристики
|
Макс. длина заготовки, мм
|
3050 |
|
Макс. Ø заготовки над суппортом, мм
|
310 |
|
Макс. Ø заготовки над станиной, мм
|
500 |
|
Диапазон скоростей шпинделя, об/мин
|
9 - 1600 |
|
Конус шпинделя
|
МK-7 |
|
Конус пиноли
|
МК-5 |
|
Расстояние между направляющими, мм
|
405 |
|
Диаметр отверстия шпинделя, мм
|
80 |
|
Макс. Ø вращения, gap (съемный мостик), мм
|
720 |
|
Длина съемного мостика, мм
|
240 |
|
Конец шпинделя
|
D1-8 (DIN 55029) |
|
Ход пиноли, мм
|
150 |
|
Раб. Ø неподв. люнета, мм
|
50 - 210 |
|
Раб. Ø подвижн. люнета, мм
|
20 - 110 |
|
Диапазон продольных подач, мм/об
|
0,063 - 6,43 |
|
Диапазон поперечных подач, мм/об
|
0,027 - 2,73 |
|
Ход поперечных салазок, мм
|
310 |
|
Ход верхних салазок, мм
|
145 |
|
Скорость ускор. перемещ. суппорта, м/мин
|
4.5/2.0 |
|
Шаг метрической резьбы, мм
|
1 - 224 |
|
Шаг дюймовой резьбы, нит/дюйм
|
28'' - 1/8'' TPI |
|
Шаг модульной резьбы, мм
|
0,5 - 112 МP |
|
Шаг питчевой резьбы, питч
|
56 - 4 DP |
|
Макс. сечение резца, мм
|
25х25 |
|
Напряжение питания, В
|
3x380 |
|
Потребляемая мощность, кВт
|
12 |
|
Габаритные размеры, мм
|
4500х1280х1410 |
|
Масса, кг
|
3750 |
Стандартное исполнение:
- Массивная станина из серого чугуна;
- Трехкулачковый патрон O 250 мм с прямыми/обратными кулочками;
- 4-х кулачковая планшайба O 320 мм;
- Крепёжная плита O 400 мм;
- Четырёхпозиционный резцедержатель с функцией быстрого перемещения;
- Вращающийся упорный центр MK-5;
- Упроный центр MK-5;

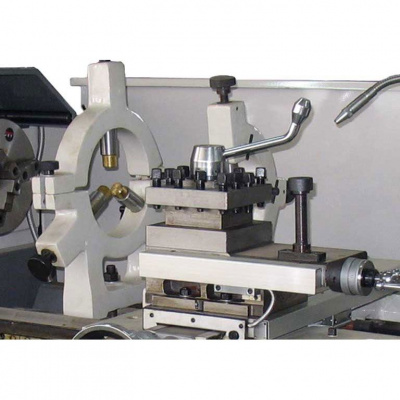

- Подвижный и неподвижный люнеты;
- Поддона для сбора стружки;
- Задняя защитная стенка;
- Ножной тормоз шпинделя с концевым выключателем;
- Устройство подвода СОЖ;
- Галогенная лампочка местного освещения;
- Вал управления с 5 регулируемыми кулочками (отключение продольной подачи);
- Концевой упор продольного перемещения с точной настройкой;
- Защита патрона с концевым выключателем;
- Регулируемые основания;
- Руководство по эксплуатации и список запасных частей с сертификатом соответствия Евросоюза CE;
- Инструмент для обслуживания;
- Устройство цифровой индикации по 3 осям.
| Артикул | Описание |
| 321291 | Приспособление для обточки конусов 450 мм х 10° |
| 956602А | Резцедержатель MultiFix |
| 956638 | Держатель токарного резца MultiFix BD 25120 |
| 956659 | Держатель расточного резца MultiFix BD 32130 |
| S07636 | 4-х кулачковый патрон Ø 250 мм, из стали |
| S07637 | 4-х кулачковый патрон Ø 250 мм, из чугуна |
