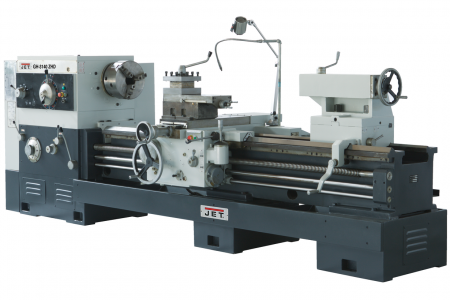

Токарно-винторезный станок Jet GH-2480 ZHD DRO RFS
Особенности:
- Направляющие закалены и отшлифованы
- Фрикционная муфта
- Съемный мостик, для увеличения диаметра обработки на длине 310 мм
- Массивная чугунная станина
- Масляная ванна для шестеренок
- Увеличенный диаметр проходного отверстия
- Мощный двигатель 11 кВт
Токарно-винторезный станок GH-2480 ZHD DRO RFS найдет применение на металлообрабатывающих производствах, в конструкторских бюро, предприятиях оборонной сферы и крупных реммастерских. Диаметр обточки над станиной стандартен для серии GH-24 и составляет 630 мм. Над поперечным суппортом можно обрабатывать детали диаметром до 370 мм, со снятым мостиком gap до 830 мм с ограничением по длине 310 мм.
Главное отличие GH-2480 ZHD DRO RFS - увеличенное расстояние между центрами, у данной модели оно увеличено до 2000 мм. Для того, чтобы создать необходимый крутящий момент на шпинделе станок оснащен асинхронным электродвигателем мощностью 11 кВт, привод шпинделя погружен в масляную ванну для его охлаждения, снижения уровня шума и увеличения ресурса привода в целом. Также предусмотрена централизованная система смазки критически важных узлов и агрегатов. Автоматическая коробка подач имеет множество предустановок, выбирая которые можно выбрать необходимый режим работы, включая нарезку всех основных типов резьб. GH-2480 ZHD DRO RFS установлен на высококачественную станину, отлитую по фирменной технологии JET. Жесткость конструкции обеспечивает эффективный отвод тепла от инструмента и гасит вибрации, возникающие при обточке. Станок поставляется в богатой комплектации, заказчик может немедленно провести его пусконаладку и запустить в работу.
|
Макс. длина заготовки, мм
|
2000 |
|
Макс. Ø заготовки над суппортом, мм
|
370 |
|
Макс. Ø заготовки над станиной, мм
|
630 |
|
Количество скоростей
|
18 |
|
Диапазон скоростей шпинделя, об/мин
|
7.5 – 1000 |
|
Диаметр отверстия шпинделя, мм
|
105 |
|
Напряжение питания, В
|
3x380 |
|
Потребляемая мощность, кВт
|
11 |
|
Габаритные размеры, мм
|
4275x1393x1537 |
|
Масса, кг
|
3200 |
- 3-х кулачковый патрон с прямыми/обратными кулачками
- 4-х кулачковая планшайба
- Планшайба
- 4-х позиционный резцедержатель с фиксатором
- Вращающийся упорный центр Упорный центр МК-5
- Переходная втулка
- Подвижный и неподвижный люнеты
- Поддон для сбора стружки
- Задняя защитная стенка
- Защитный экран патрона с концевым выключателем
- Ножной тормоз шпинделя с концевым выключателем
- УЦИ по 3 осям, цена деления 0,005 мм погрешность ± 1 знак
- Система подвода СОЖ
- Галогенная лампа местного освещения
- Концевой упор продольного перемещения
- Регулируемые опоры станины
