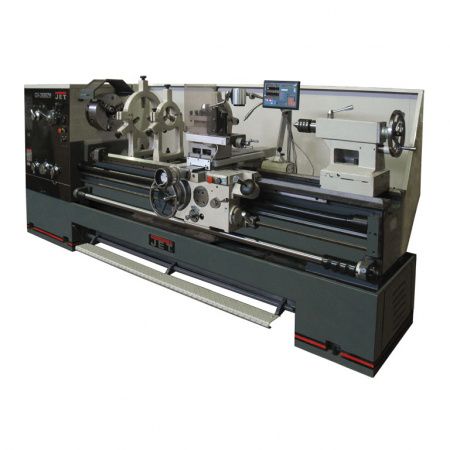

Токарно-винторезный станок Jet GH-2640ZH DRO RFS
1 477 000 ₽
-
+
В корзину
Обращаем Ваше внимание на то, что приведенные цены, характеристики и фотографии товаров носят исключительно ознакомительный характер и не являются публичной офертой, определяемой пунктом 2 статьи 437 Гражданского кодекса Российской Федерации.
Описание
Токарно-винторезный станок GH-2640ZH DRO RFS - универсальный токарный станок, который предназначен для выполнения всевозможных (черновых и финишных) видов токарной обработки деталей тел вращения, включая производительное нарезание метрической, дюймовой, модульной и питчевой резьб.
Особенности:
Особенности:
- Эксклюзивный протокол приёмки JET с сертифицированными допусками (DIN 8606)
- Массивная станина станка из серого чугуна
- Закаленные и отшлифованные направляющие станины
- Передняя бабка с электромеханической муфтой
- Механизм плавного пуска защищает двигатель и увеличивает срок службы привода

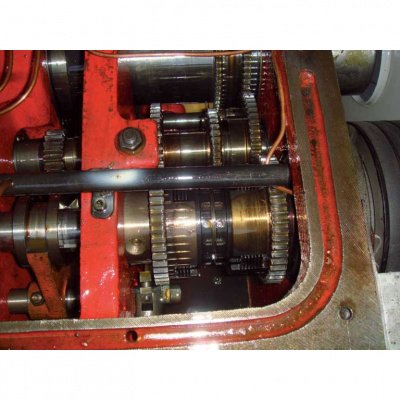

- Механизм привода шпинделя постоянно работает в масляной ванне
- Съемный мостик станины, gap

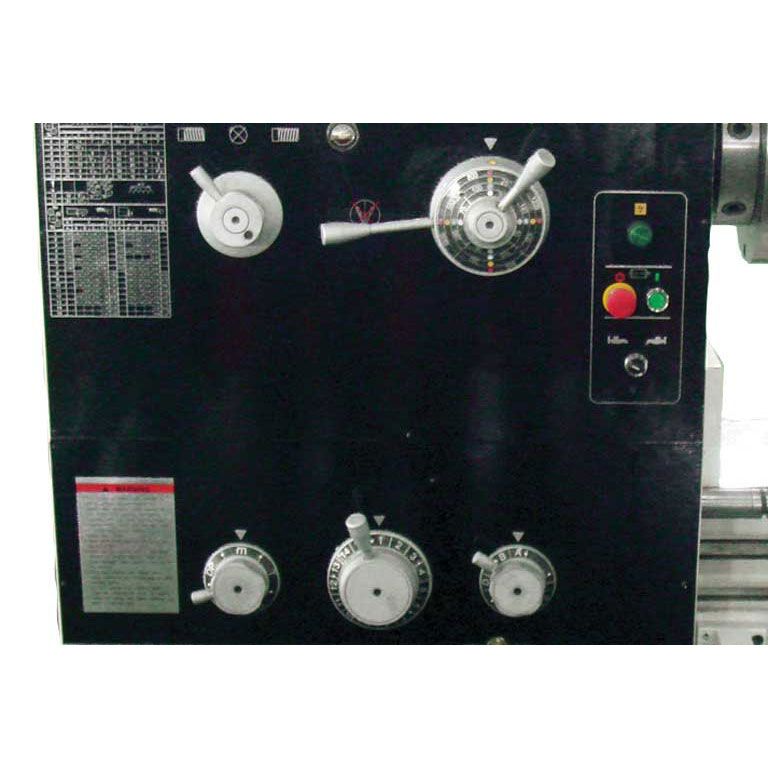

- Коробка передач позволяет нарезать резьбу без замены шестерен

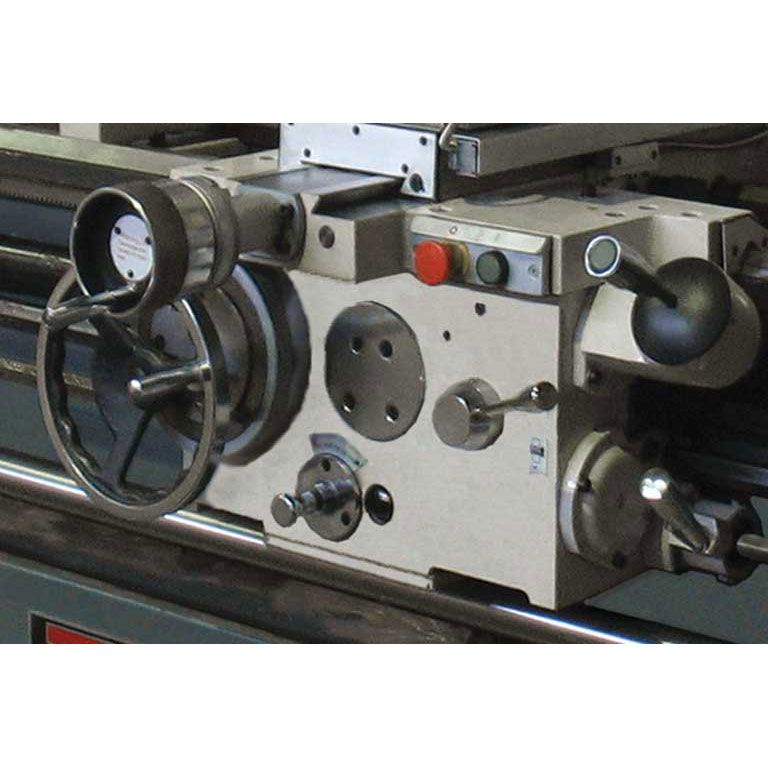

- Удобное управление продольной и поперечной подачей при помощи крестового джойстика с кнопкой ускоренного перемещения
- Толчковый режим работы шпинделя
- Закаленные и отшлифованные шестерни в передней бабке и в коробке передач
- Регулировка зазоров направляющих при помощи клиновых планок
- Централизованная система подачи смазки продольного суппорта
- Регулируемая в поперечном направлении задняя бабка для обточки конусов
- Пятипозиционный управляющий вал с кулачками
Характеристики
|
Макс. длина заготовки, мм
|
1015 |
|
Макс. Ø заготовки над суппортом, мм
|
420 |
|
Макс. Ø заготовки над станиной, мм
|
660 |
|
Диапазон скоростей шпинделя, об/мин
|
36 - 1600 |
|
Конус шпинделя
|
113 мм 1:20 |
|
Конус пиноли
|
МК-5 |
|
Расстояние между направляющими, мм
|
405 |
|
Диаметр отверстия шпинделя, мм
|
105 |
|
Макс. Ø вращения, gap (съемный мостик), мм
|
870 |
|
Длина съемного мостика, мм
|
240 |
|
Конец шпинделя
|
D1-8 (DIN 55029) |
|
Ход пиноли, мм
|
150 |
|
Раб. Ø неподв. люнета, мм
|
20 - 125/100 - 240 |
|
Раб. Ø подвижн. люнета, мм
|
20 - 110 |
|
Диапазон продольных подач, мм/об
|
0,063 - 2,25 |
|
Диапазон поперечных подач, мм/об
|
0,027 - 1,07 |
|
Ход поперечных салазок, мм
|
310 |
|
Ход верхних салазок, мм
|
145 |
|
Скорость ускор. перемещ. суппорта, м/мин
|
4.5/2.0 |
|
Шаг метрической резьбы, мм
|
1 - 14 |
|
Шаг дюймовой резьбы, нит/дюйм
|
28'' - 2'' TPI |
|
Шаг модульной резьбы, мм
|
0,5 - 7 МP |
|
Шаг питчевой резьбы, питч
|
56 - 4 DP |
|
Макс. сечение резца, мм
|
25х25 |
|
Напряжение питания, В
|
3x380 |
|
Потребляемая мощность, кВт
|
12 |
|
Габаритные размеры, мм
|
2500х1100х1450 |
|
Масса, кг
|
3330 |
Стандартное исполнение:
- Массивная станина из серого чугуна;

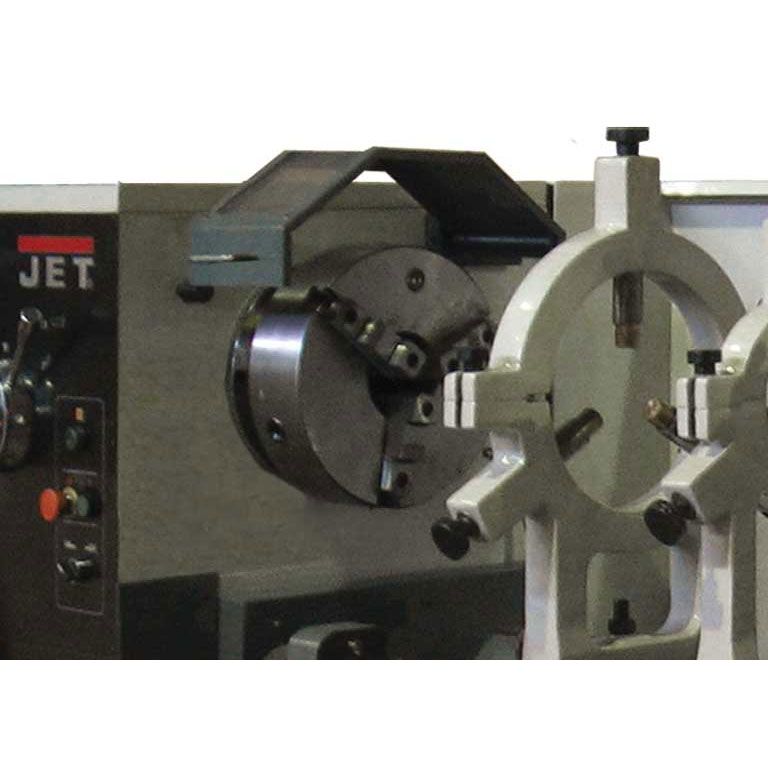

- Трехкулачковый патрон O 325 мм с прямыми/обратными кулочками;
- 4-х кулачковая планшайба O 400 мм;
- Крепёжная плита O 630 мм;
- Планшайба O 250 мм;
- Четырёхпозиционный резцедержатель с функцией быстрого перемещения;
- Вращающийся упорный центр MK-5;
- Упроный центр MK-5;
- Переходная втулка O 113/MK-5;

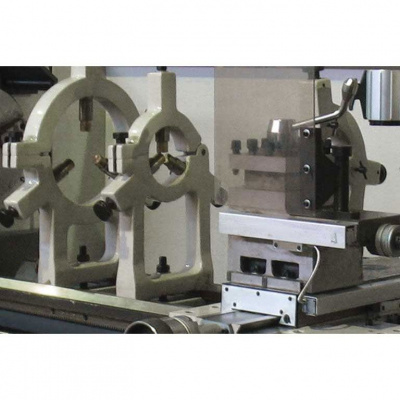

- Подвижный и неподвижный люнеты;
- Поддона для сбора стружки;
- Задняя защитная стенка;
- Ножной тормоз шпинделя с концевым выключателем;
- Устройство подвода СОЖ;
- Галогенная лампочка местного освещения;
- Вал управления с 5 регулируемыми кулочками (отключение продольной подачи);
- Концевой упор продольного перемещения с точной настройкой;
- Защита патрона с концевым выключателем;
- Регулируемые основания;
- Руководство по эксплуатации и список запасных частей с сертификатом соответствия Евросоюза CE;
- Инструмент для обслуживания;
- Устройство цифровой индикации по 3 осям.
Принадлежности:
| Артикул | Описание |
| 50000826 | Неподвижный люнет 20-125 мм |
| 956602А | Резцедержатель MultiFix |
| 956638 | Держатель токарного резца MultiFix BD 25120 |
| 956669 | Держатель расточного резца MultiFix BD 32130 |
| 956720 | Втулка 40 мм/Mk-2 MultiFix BL240 |
| 956721 | Втулка 40 мм/Mk-3 MultiFix BL340 |
| 956722 | Втулка 40 мм/Mk-4 MultiFix BL440 |
