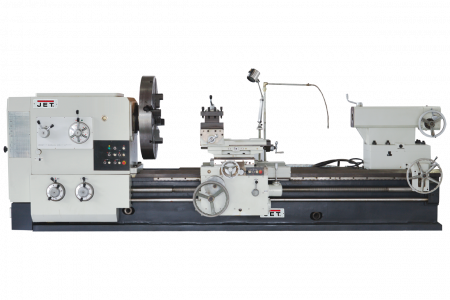

Токарно-винторезный станок Jet GH-31120 ZHD DRO
Описание
Токарно-винторезный станок GH-31120 ZHD DRO - это мощный высокоточный токарный станок, который позволяет обрабатывать детали или заготовки увеличенных размеров.
Особенности:
Для быстрой смены режимов работы и безопасного расцепления шестерней у GH-31120 ZHD DRO предусмотрен толчковый или, как иногда его называют, импульсный режим пуска мотора. Для повышения скорости роботы станок имеет механизм быстрого перемещения суппорта, а в целях безопасности предусмотрена педаль тормоза и аварийного отключения. Направляющие станины подготавливаются в несколько этапов, включая закалку, шлифовку и обработку антифрикционным материалом.
Токарно-винторезный станок GH-31120 ZHD DRO - промышленное металлообрабатывающее оборудование, использующееся на индивидуальном и серийном производстве в инструментальных и ремонтно-механических цехах.
Особенности:
- Направляющие закалены и отшлифованы
- Фрикционная муфта
- Съемный мостик, для увеличения диаметра обработки на длине 310 мм
- Массивная чугунная станина
- Масляная ванна для шестеренок
- Увеличенный диаметр проходного отверстия
- Мощный двигатель 11 кВт
Для быстрой смены режимов работы и безопасного расцепления шестерней у GH-31120 ZHD DRO предусмотрен толчковый или, как иногда его называют, импульсный режим пуска мотора. Для повышения скорости роботы станок имеет механизм быстрого перемещения суппорта, а в целях безопасности предусмотрена педаль тормоза и аварийного отключения. Направляющие станины подготавливаются в несколько этапов, включая закалку, шлифовку и обработку антифрикционным материалом.
Токарно-винторезный станок GH-31120 ZHD DRO - промышленное металлообрабатывающее оборудование, использующееся на индивидуальном и серийном производстве в инструментальных и ремонтно-механических цехах.
Характеристики
Макс. длина заготовки, мм
|
3000 |
Макс. Ø заготовки над суппортом, мм
|
510 |
Макс. Ø заготовки над станиной, мм
|
800 |
Диапазон скоростей шпинделя, об/мин
|
7.5 - 1000 |
Расстояние между направляющими, мм
|
560 |
Диаметр отверстия шпинделя, мм
|
105 |
Макс. Ø вращения, gap (съемный мостик), мм
|
1000 |
Диаметр пиноли, мм
|
100 |
Ход пиноли, мм
|
230 |
Напряжение питания, В
|
3x380 |
Потребляемая мощность, кВт
|
11 |
Габаритные размеры, мм
|
5225х1393х1537 |
Масса, кг
|
4900 |
- 3-х кулачковый патрон Ø325 мм с прямыми/обратными кулачками
- 4-х кулачковый патрон Ø500 мм
- Планшайба Ø625 мм
- 4-х позиционный резцедержатель с фиксатором
- Галогенная лампа местного освещения
- Система подвода СОЖ
- Ускоренное перемещение
- Подвижный и неподвижный люнеты
- Инструментальный ящик для обслуживания станка
- Поддон для сбора стружки
- Задняя защитная стенка
- Защитный экран патрона с концевым выключателем
- Ножной тормоз шпинделя с концевым выключателем
