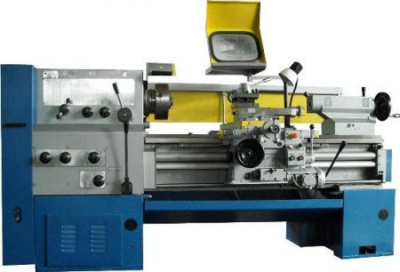

Токарно-винторезный станок ГЗСУ ГС526У-02
- Описание
- Характеристики
- Комплект поставки
- Документы
-
Токарно-винторезный станок ГС526У-02 - промышленное оборудование, предназначенное для ведения токарных работ различного профиля (в т.ч. нарезание дюймовых, питчевых, метрических или модульных резьб).
Модификации
Токарно-винторезный станок ГС526У-02 производится в нескольких базовых модификациях, каждая из которых обладает собственными функциональными особенностями и комплектацией. На модификацию указывает индекс в наименовании оборудования. Основные модификации токарно-винторезного станка ГС526У-02 следующие:- С - станок оборудован сверлильно-фрезерным устройством, обеспечивающим возможность выполнения работ по фрезеровке, сверлению, расточке, зенкерованию и нарезанию резьб под углом на заготовках, закрепленных на суппорте;
- В - увеличен максимальный диаметр заготовки, которая может обрабатываться на станке (630 мм над станиной и 420 мм в суппорте);
- Г - токарно-винторезный станок ГС526У-02 с выемкой в станине;
- Д - до 89 мм увеличен максимальный диаметр прутка, устанавливаемого в отверстие шпинделя;
- Л - оборудование с ценой деления лимба перемещения в поперечном направлении 0,02 мм;
- М - токарно-винторезный станок ГС526У-02 с механизированным приводом движения верхней части суппорта;
- Ц - станок с цифровой индексацией подачи заготовки и преобразователями линейных перемещений;
- РЦ - токарно-винторезный станок ГС526У-02 с цифровой индексацией подачи, бесступенчатым управлением частотой вращения шпинделя и преобразователями линейных перемещений;
- Е - оборудование, которое соответствует нормативам безопасности Евросоюза и обозначено маркировкой "СЕ".
При необходимости модификации можно комбинировать. Это позволяет заказать токарно-винторезный станок ГС526У-02 с требуемым набором характеристик и комплектацией.
-
Макс. длина заготовки, мм 2000 Макс. Ø заготовки над суппортом, мм 275 Макс. Ø заготовки над станиной, мм 500 Класс точности по ГОСТ 8-82 П Количество скоростей 22/22 Диапазон скоростей шпинделя, об/мин 16-2000 Конус шпинделя KM6 Диаметр отверстия шпинделя, мм 57 Конец шпинделя 6K Диапазон продольных подач, мм/об 0.05-2.8 Диапазон поперечных подач, мм/об 0.025-1.4 Шаг метрической резьбы, мм 0.5-112 Шаг дюймовой резьбы, нит/дюйм 56-0.5 Шаг модульной резьбы, мм 0.5-112 Шаг питчевой резьбы, питч 56-0.5 Макс. крутящий момент, кНм 1 Макс. высота резца, мм 25 Напряжение питания, В 3x380 Потребляемая мощность, кВт 11 Габаритные размеры, мм 3380x1265x1485 Масса, кг 3680 -
- Станок в сборе;
- Система подачи СОЖ;
- 16Б20П.061. 060 Копир;
- Патрон 3-х кулачковый диаметром 250 мм. (3-250.35.14П);
- Ограждение патрона;
- Ограждение суппорта;
- Пневмооборудование для разгрузки задней бабки;
- 086.5300.000 комплект сменных зубчатых колес:
- 086.5300.001 колесо зубчатое сменное Z=45; m =2;
- 086.5300.009 колесо зубчатое сменное Z=73; m =2;
- 086.5300.011 колесо зубчатое сменное Z=86; m =2;
- 086.5300.013 колесо зубчатое сменное Z=72; m =2;
- 086.5300.002 колесо зубчатое сменное Z=48; m =2;
- 086.5300.010 колесо зубчатое сменное Z=80; m =2.
- 086.6000.000 комплект инструмента – 1 шт.;
- 086.6002.000 ключ к электрошкафу – 1 шт.;
-
Каталог оборудования ГЗСУ1 Размер: 1,1 мбКаталог оборудования ГЗСУ2 Размер: 948,5 кб
