Токарно-винторезный станок Jet GH-1640ZX DRO
- Описание
- Характеристики
- Комплект поставки
- Документы
-

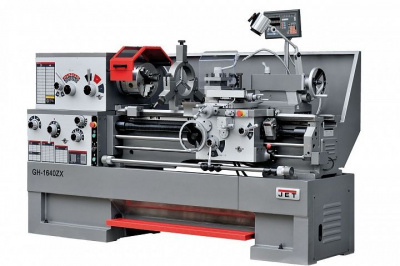

Токарно-винторезный станок GH-1640 ZX DRO - это токарный станок c УЦИ, который предназначен для выполнения всевозможных видов токарной обработки деталей, тел вращения, включая нарезание метрической, дюймовой, модульной и питчевой резьб.
Высокотехнологичный токарно-винторезный станок GH-1640 ZX DRO индустриального класса. На станке можно обтачивать детали из различных сортов стали, сплавов, алюминия, цветных металлов и чугуна. Он рассчитан на повышенные нагрузки и будет незаменим там, где требуются повышенная скорость и качество обработки. На станке можно работать с деталями диаметром до 406 мм, расстояние между центрами - 1015 мм. При съемном gap-мостике максимальный диаметр обрабатываемой заготовки увеличивается до 590 мм (при ограничении длины в 270 мм).Конструктив GH-1640 ZX DRO имеет облегченное исполнение. Это достигается, прежде всего, за чет снижения металлоемкости станины, направляющие которой закаляются и шлифуются по фирменной технологии. Предусмотрена регулировка зазоров при помощи клиновых планок.

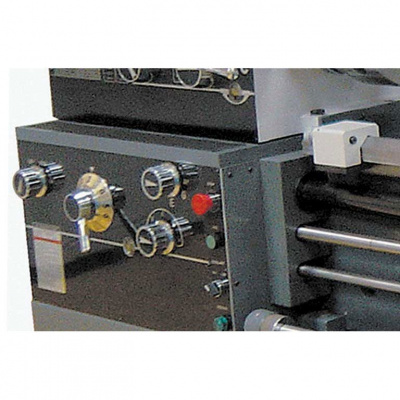

Коробка подач полностью автоматическая и позволяет нарезать все основные типы резьб без смены шестерен: метрические дюймовые, модульные и питчивые. GH-1640 ZX DRO может использовать широкий ассортимент резцов различного назначения, резцедержатель рассчитан на оснастку до 25x25 мм по сечению ее хвостовика. Станок поставляется с цифровыми линейками УЦИ (индекс «DRO») по трем осевым направлениям, что облегчает работу оператора, повышает точность обработки, экономит время и снижает риск возможного брака. GH-1640 ZX DRO оборудован регулируемой муфтой ходового винта и толчковым режимом пуска шпинделя для облегчения смены режимов работы.
Особенности:
- Массивная станина GH-1640 ZX DRO состоит из серого чугуна
- Закаленные и отшлифованные направляющие станины
- Съемный мостик станины, gap
- Коробка передач позволяет нарезать резьбу без замены шестерен
- Автоматическая подача продольного и поперечного суппорта
- Механизм привода шпинделя постоянно работает в масляной ванне
- Толчковый режим работы шпинделя
- Закаленные и отшлифованные шестерни в передней бабке и в коробке передач
- Регулировка зазоров направляющих при помощи клиновых планок
- Централизованная система подачи смазки продольного суппорта
- Регулируемая в поперечном направлении задняя бабка для обточки конусов
- Пятипозиционный управляющий вал с кулачками
-
Макс. длина заготовки, мм 1015 Макс. Ø заготовки над суппортом, мм 254 Макс. Ø заготовки над станиной, мм 406 Диапазон скоростей шпинделя, об/мин 25 - 1800 Конус шпинделя МK-7 (МK-5) Конус пиноли 124 мм Расстояние между направляющими, мм 340 Диаметр отверстия шпинделя, мм 80 Макс. Ø вращения, gap (съемный мостик), мм 657 Длина съемного мостика, мм 310 Конец шпинделя D1-8 (DIN 55029) Ход пиноли, мм 124 Раб. Ø неподв. люнета, мм 12 - 178 Раб. Ø подвижн. люнета, мм 15 - 90 Диапазон продольных подач, мм/об 0,038 - 2,3 Диапазон поперечных подач, мм/об 0,015 - 0,9 Ход поперечных салазок, мм 228 Ход верхних салазок, мм 130 Шаг метрической резьбы, мм 0,5 - 20 Шаг дюймовой резьбы, нит/дюйм 72" - 1 5/8" TPI Шаг модульной резьбы, мм 0,25 - 10 Шаг питчевой резьбы, питч 96 - 3 1/4 DP Макс. сечение резца, мм 25х25 Напряжение питания, В 3x380 Потребляемая мощность, кВт 8.8 Габаритные размеры, мм 2462х1016х1220 Масса, кг 2120 -

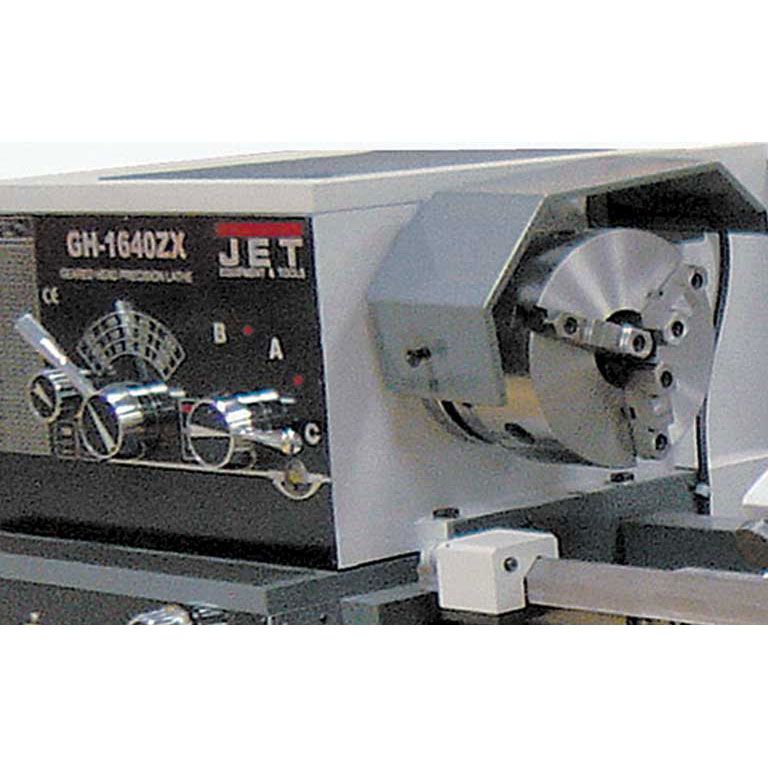

- 3-х кулачковый патрон Ø250 мм с прямыми/обратными кулачками
- 4-х кулачковая планшайба Ø300 мм
- Планшайба Ø300 мм

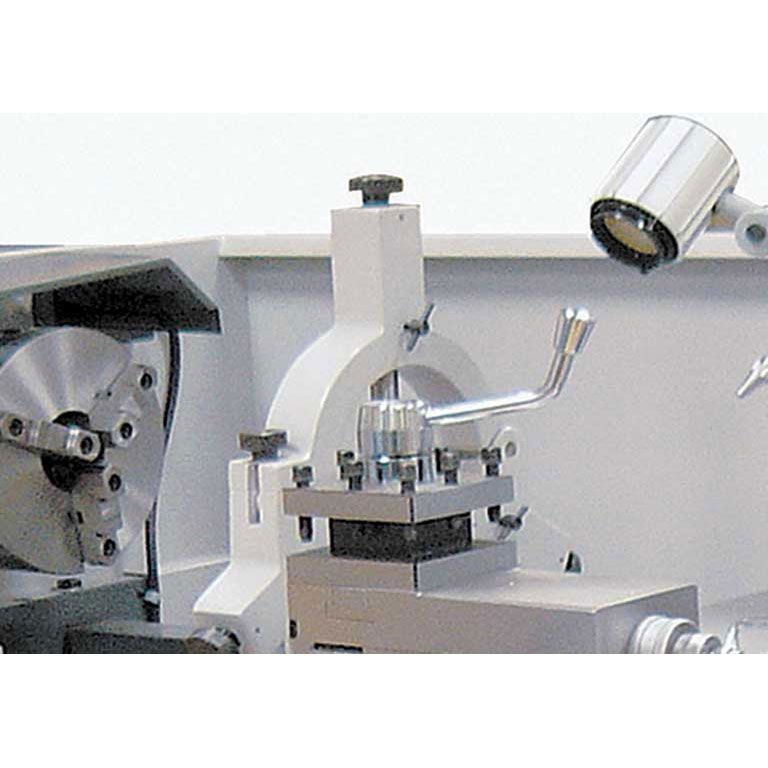

- 4-х позиционный резцедержатель с фиксатором
- Вращающийся упорный центр МК-4
- Переходная втулка МК-7 / МК-5
- Подвижный и неподвижный люнеты
- Поддон для сбора стружки
- Задняя защитная стенка
- Защитный экран патрона с концевым выключателем
- Ножной тормоз шпинделя с концевым выключателем
- УЦИ (Устройство цифровой индикации) по 3 осям, цена деления 0,005 мм погрешность ± 1 знак
- Система подвода СОЖ
- Галогенная лампа местного освещения
- Лимб для нарезания резьбы
- Вал управления с регулируемыми кулачками (отключение продольной подачи)
- Концевой упор продольного перемещения
- Регулируемые опоры станины
-
