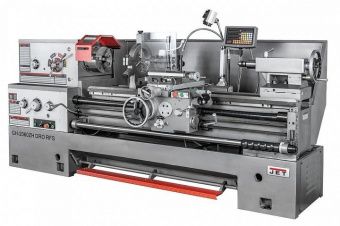

Токарно-винторезный станок Jet GH-2060 ZH DRO
- Описание
- Характеристики
- Комплект поставки
- Документы
-
Токарно-винторезный станок GH-2060ZH DRO RFS предназначен для выполнения всевозможных (черновых и финишных) видов токарной обработки деталей тел вращения, включая производительное нарезание метрической, дюймовой, модульной и питчевой резьб.
Станок JET GH-2060 ZH DRO RFS предназначен для высокоточной токарной обточки заготовок из различных сортов стали, сплавов и цветных металлов. Диаметр заготовки при обточке над станиной составляет 500 мм, со снятым мостиком gap – 720 мм (при ограничении в длине до 240 мм), диаметр обработки над суппортом – 310 мм. Расстояние между центрами составляет 1525 мм. GH-2060 ZH DRO RFS выпускается в строгом соответствии с протоколом DIN 8606, что гарантирует соблюдение всех норм и допускав на всех этапах сборки, а также дает право гарантийного обслуживания на территориях стран-участниц Таможенного союза. Станок установлен на массивную станину из высококачественного чугуна, ее направляющее подготавливаются к длительной эксплуатации по фирменной технологии производителя.Передняя бабка станка комплектуется электромеханической муфтой, механизм плавного пуска защищает двигатель от пиковых стартовых нагрузок. Привод шпинделя данной модели постоянно находится в масляной ванне, что позволяет решить проблему его смазки, охлаждения и снизить уровень шума. Такой же подход применен и к шестерням передней бабки и коробки подач. На станке можно обрабатывать заготовки на скоростях от 9 до 1600 об/мин, режим 9 об/мин используется для нарезания резьбы плашкой. GH-2060ZH DRO RFS оснащен удобным управлением продольной и поперечной подачей посредством джойстика, предусмотрена возможность ускоренного перемещения суппорта. Для облегчения смены режимов работы предусмотрен толчковый (импульсный) пуск двигателя. Коробка подач станка имеет 80 предустановленных режимов, что позволяет с высокой точностью нарезать метрические, дюймовые, питчевые и модульные резьбы, при этом биение на шпинделе не превышает 9 микрон.
Особенности:
- Эксклюзивный протокол приёмки JET с сертифицированными допусками (DIN 8606)

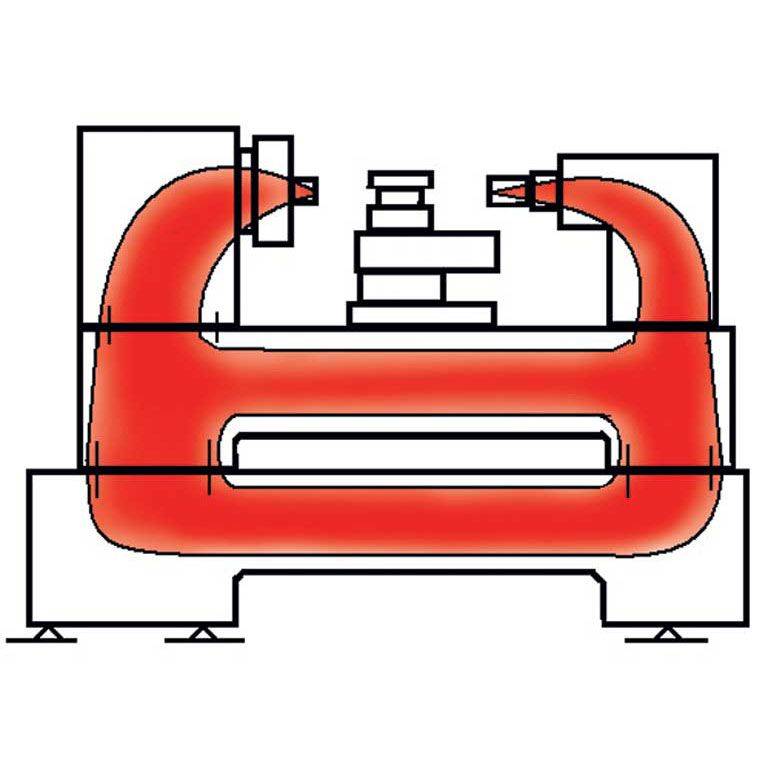

- Массивная станина станка из серого чугуна
- Закаленные и отшлифованные направляющие станины

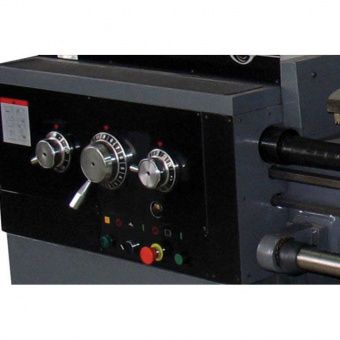

- Передняя бабка с электромеханической муфтой
- Механизм плавного пуска защищает двигатель и увеличивает срок службы привода

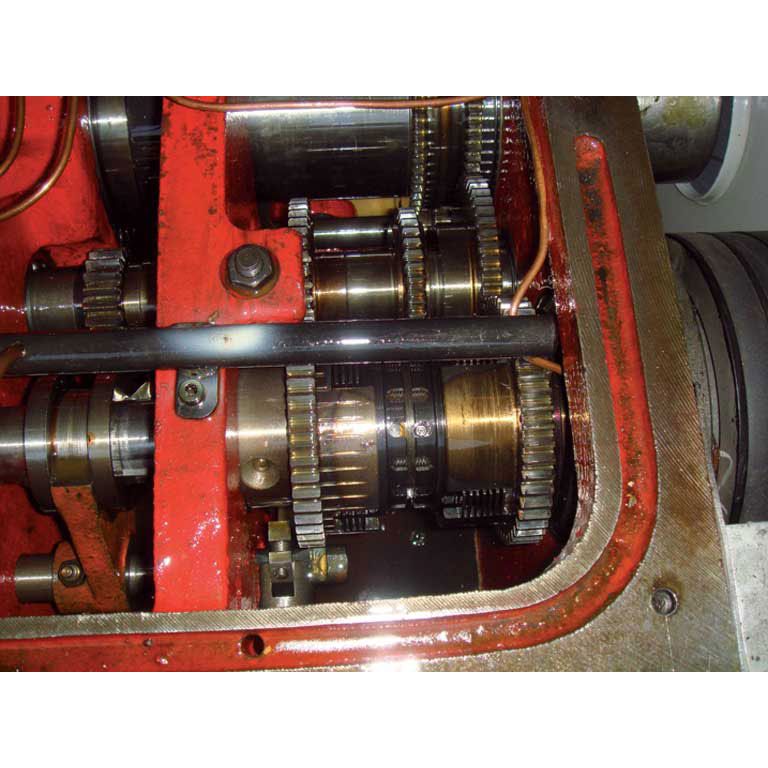

- Механизм привода шпинделя постоянно работает в масляной ванне
- Диапазон частот вращения шпинделя от 9 до 1600 об/мин
- Съемный мостик станины, gap
- Коробка передач позволяет нарезать резьбу без замены шестерен

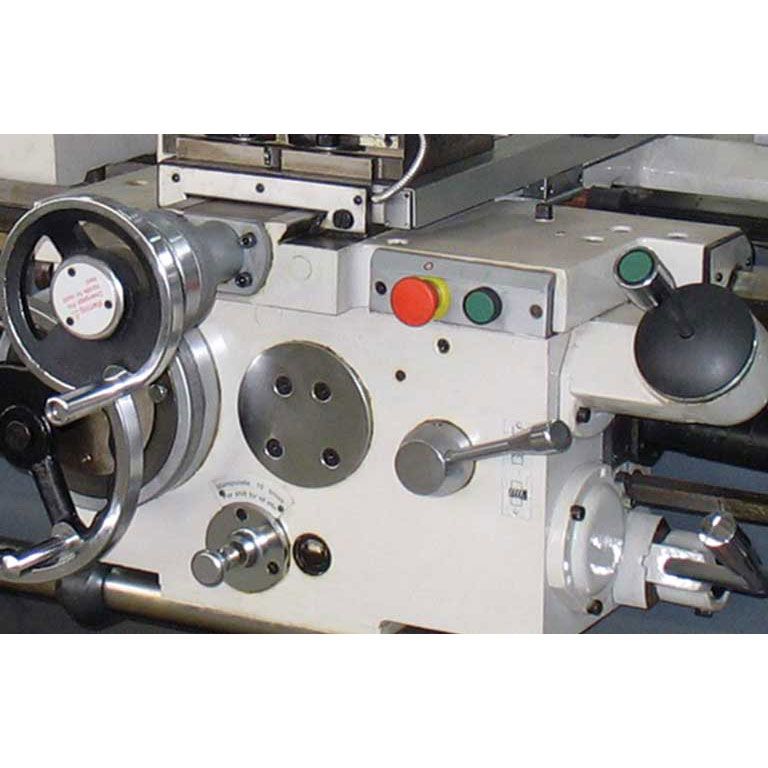

- Удобное управление продольной и поперечной подачей при помощи крестового джойстика с кнопкой ускоренного перемещения
- Толчковый режим работы шпинделя
- Закаленные и отшлифованные шестерни в передней бабке и в коробке передач
- Регулировка зазоров направляющих при помощи клиновых планок
- Централизованная система подачи смазки продольного суппорта
- Регулируемая в поперечном направлении задняя бабка для обточки конусов
- Пятипозиционный управляющий вал с кулачками
-
Макс. длина заготовки, мм 1525 Макс. Ø заготовки над суппортом, мм 310 Макс. Ø заготовки над станиной, мм 500 Диапазон скоростей шпинделя, об/мин 9 - 1600 Конус шпинделя МK-7 Конус пиноли МК-5 Расстояние между направляющими, мм 405 Диаметр отверстия шпинделя, мм 80 Макс. Ø вращения, gap (съемный мостик), мм 720 Длина съемного мостика, мм 240 Конец шпинделя D1-8 (DIN 55029) Ход пиноли, мм 150 Раб. Ø неподв. люнета, мм 50 - 210 Раб. Ø подвижн. люнета, мм 20 - 110 Диапазон продольных подач, мм/об 0,063 - 6,43 Диапазон поперечных подач, мм/об 0,027 - 2,73 Ход поперечных салазок, мм 310 Ход верхних салазок, мм 145 Скорость ускор. перемещ. суппорта, м/мин 4.5/2.0 Шаг метрической резьбы, мм 1 - 224 Шаг дюймовой резьбы, нит/дюйм 28'' - 1/8'' TPI Шаг модульной резьбы, мм 0,5 - 112 МP Шаг питчевой резьбы, питч 56 - 4 DP Макс. сечение резца, мм 25х25 Напряжение питания, В 3x380 Потребляемая мощность, кВт 12 Габаритные размеры, мм 2980х1280х1410 Масса, кг 3000 -
Стандартное исполнение:
- Массивная станина из серого чугуна;
- Трехкулачковый патрон O 250 мм с прямыми/обратными кулочками;
- 4-х кулачковая планшайба O 320 мм;
- Крепёжная плита O 400 мм;

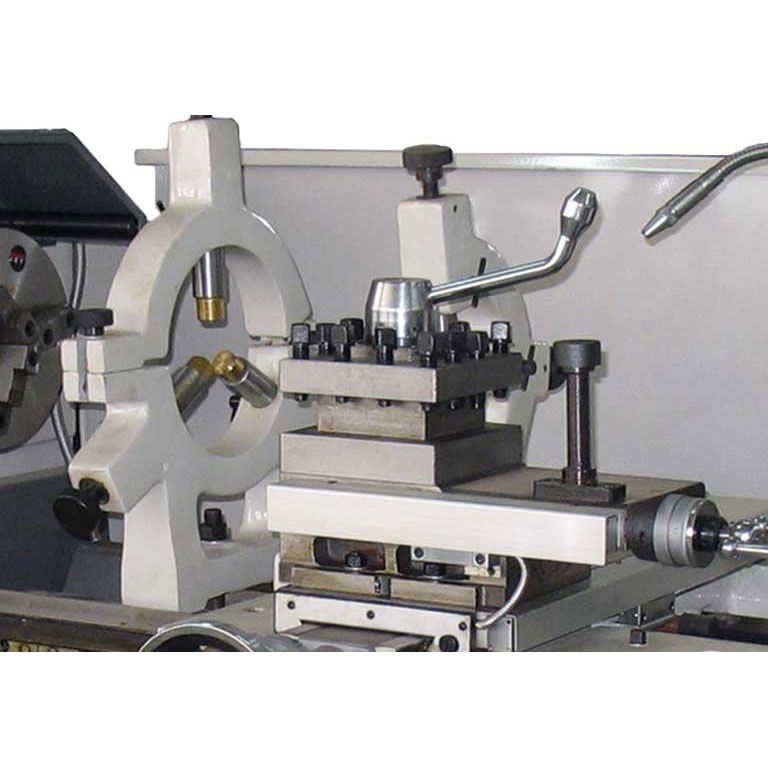

- Четырёхпозиционный резцедержатель с функцией быстрого перемещения;
- Вращающийся упорный центр MK-5;
- Упроный центр MK-5;
- Подвижный и неподвижный люнеты;
- Поддона для сбора стружки;
- Задняя защитная стенка;
- Ножной тормоз шпинделя с концевым выключателем;
- Устройство подвода СОЖ;
- Галогенная лампочка местного освещения;
- Вал управления с 5 регулируемыми кулочками (отключение продольной подачи);
- Концевой упор продольного перемещения с точной настройкой;
- Защита патрона с концевым выключателем;
- Регулируемые основания;
- Руководство по эксплуатации и список запасных частей с сертификатом соответствия Евросоюза CE;
- Инструмент для обслуживания;
- Устройство цифровой индикации по 3 осям.
Артикул Описание 321291 Приспособление для обточки конусов 450 мм х 10° 956602А Резцедержатель MultiFix 956638 Держатель токарного резца MultiFix BD 25120 956659 Держатель расточного резца MultiFix BD 32130 S07636 4-х кулачковый патрон Ø 250 мм, из стали S07637 4-х кулачковый патрон Ø 250 мм, из чугуна -
