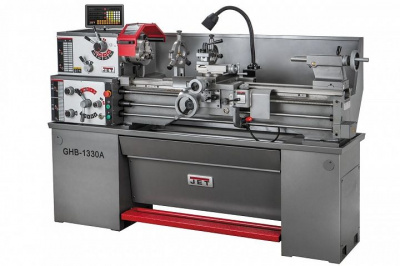

Токарно-винторезный станок Jet GHB-1330A DRO
- Описание
- Характеристики
- Комплект поставки
- Документы
-
Токарно-винторезный станок GHB-1330A DRO - универсальный токарный станок, который способен как проводить все типы токарных работ, так и нарезать следующие виды резьбы: питчевую, модульную, дюймовую.
Основная задача станка GHB-1330A DRO – токарная обработка и сверление полимерных материалов и металлов, которые поддаются режущей обработке.

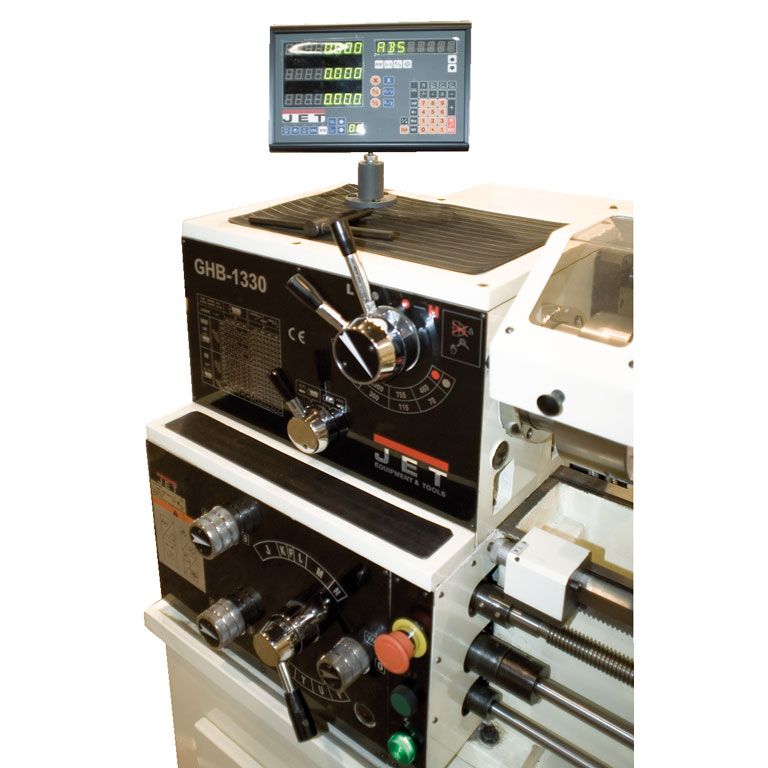

Токарно-винторезный станок GHB-1330A DRO позиционируется компанией JET как профессиональное оборудование для мастерских, автосервисов, небольших предприятий и домашних специалистов по обработке металла. По своей сути, это GHB-1330 A, дооборудованный устройством цифровой индикации (УЦИ). При использовании такого устройства существенно повышается точность обработки и, как следствие, снижается процент возможного брака. Данное оборудование выпускается по промышленному стандарту DIN 8606 (соответствие всех параметров и допусков для станков средней точности). На станке можно обрабатывать заготовки диаметром 330 мм над станиной или 197 мм над суппортом. Скорость оборотов шпинделя от 70 до 2500 об/мин, расстояние между центрами составляет 760 мм. Мощность двигателя 2800 Вт.Для работы станку требуется напряжение 380В. Направляющие станины станка закаляются в индукционной печи, а затем шлифуются. Такой подход позволяет повысить точность обработки и продлить срок службы изделия. Привод шпинделя станка погружен в масляную ванну. За счет этого привод работает тише, хорошо охлаждается и, как следствие, прослужит дольше. Станок двухвинтовой: его ходовой винт предназначен для нарезания резьбы, а ходовой вал - за точение в режиме автомат. Толчковый режим помогает облегчить переключение режимов работы. GHB-1330A DRO оборудуется автоматической подачей продольного и поперечного суппорта. Предусмотрена регулировка задней бабки в поперечном направлении для обточки конических заготовок.
Особенности:
- Эксклюзивный протокол приемки JET с сертифицированными допусками (DIN 8606)
- Закаленные и отшлифованные направляющие станины
- Механизм привода шпинделя постоянно работает в масляной ванне
- Закаленные и отшлифованные шестерни передней бабки
- Автоматическая подача продольного и поперечного суппорта
- Регулировка зазоров направляющих при помощи клиновых планок
- Регулируемая в поперечном направлении задняя бабка для обточки конусов
- Толчковый режим работы шпинделя
-
Макс. длина заготовки, мм 760 Макс. Ø заготовки над суппортом, мм 197 Макс. Ø заготовки над станиной, мм 330 Диапазон скоростей шпинделя, об/мин 70 - 2000 Конус шпинделя МК-5 Расстояние между направляющими, мм 187 Диаметр отверстия шпинделя, мм 38 Конец шпинделя D1-4 (DIN 55029) Задняя бабка МK-3 Ход пиноли, мм 95 Диапазон продольных подач, мм/об 0,04 - 0,8 Диапазон поперечных подач, мм/об 0,016 - 0,188 Ход поперечных салазок, мм 160 Ход продольных салазок, мм 70 Шаг метрической резьбы, мм 0,45 - 10 Шаг дюймовой резьбы, нит/дюйм 3,5 - 80 TPI Макс. сечение резца, мм 16 х 16 Напряжение питания, В 3x380 Потребляемая мощность, кВт 2.8 Габаритные размеры, мм 1650х762х1200 Масса, кг 600 -
- 3-х кулачковый патрон Ø160 мм с прямыми/обратными кулачками
- Планшайба Ø300 мм
- 4-х-позиционный резцедержатель с фиксатором
- Поддон для сбора стружки
- Указатель резьбы
- Подставка с регулируемыми опорами
- Защитный экран патрона с концевым выключателем
- 2 невращающихся центра МК-3
- Переходник МК-5/МК-3
- Набор сменных шестерён
- УЦИ по 3 осям, цена деления 0,005 мм, погрешность ± 1 знак
-
Каталог оборудования JET по дереву Размер: 47,1 мбКаталог оборудования JET по металлу Размер: 27,8 мбТокарно-винторезный станок GHB-1330A DRO Размер: 1,2 мб
