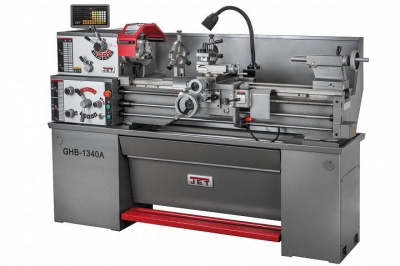

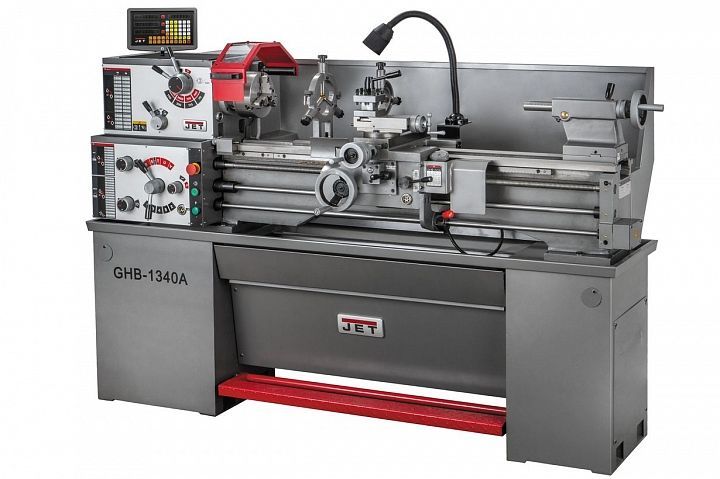

Токарно-винторезный станок Jet GHB-1340A DRO
- Описание
- Характеристики
- Комплект поставки
- Документы
-

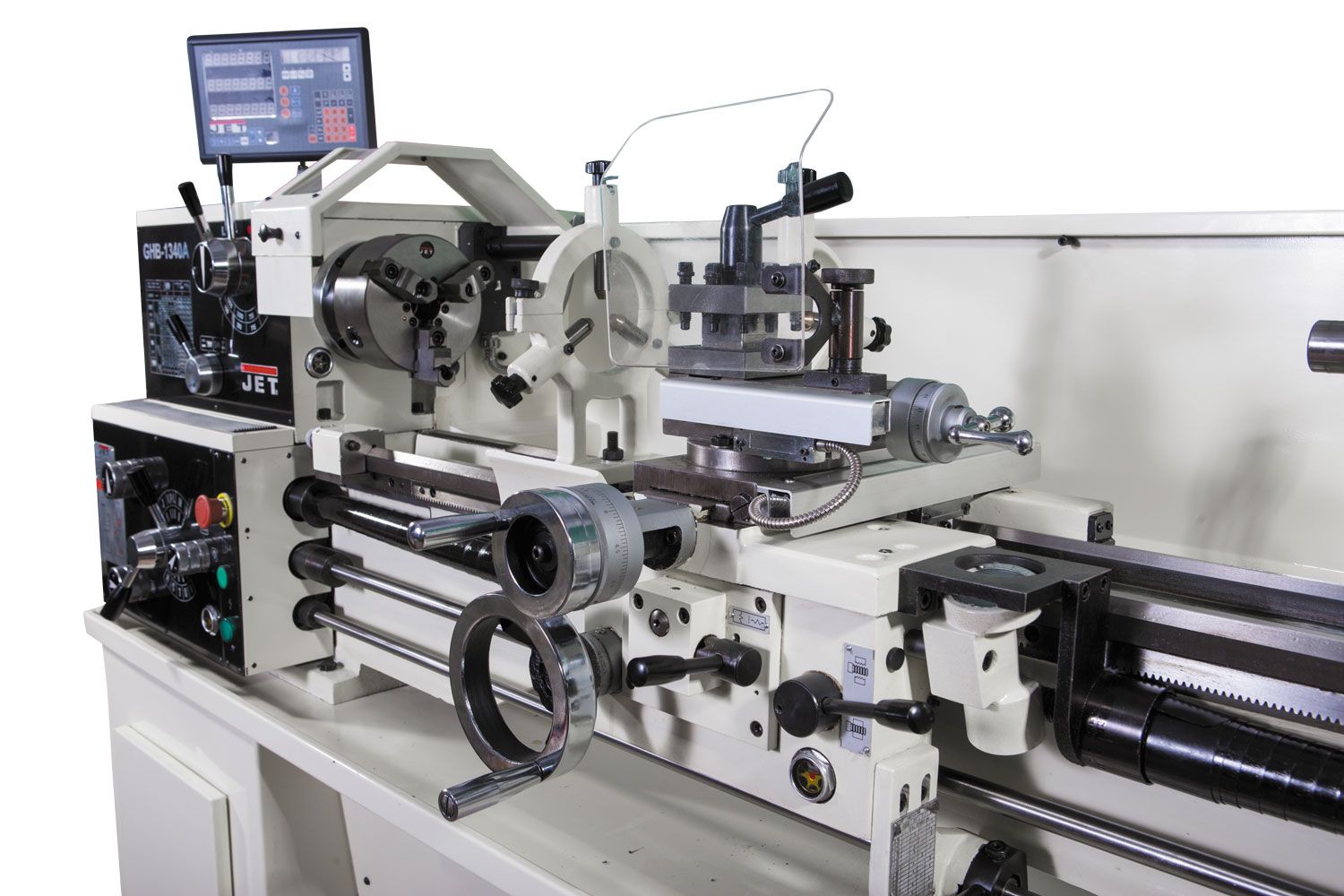

Токарно-винторезный станок GHB-1340A DRO - это мощный универсальный токарный станок, при помощи которого можно выполнять проточку, подрезку или нарезание резьбы. В зависимости от используемого резца при помощи станка GHB-1340A DRO можно обрабатывать как малоуглеродистую сталь, так и более твердые сплавы металлов, а также закаленные заготовки.

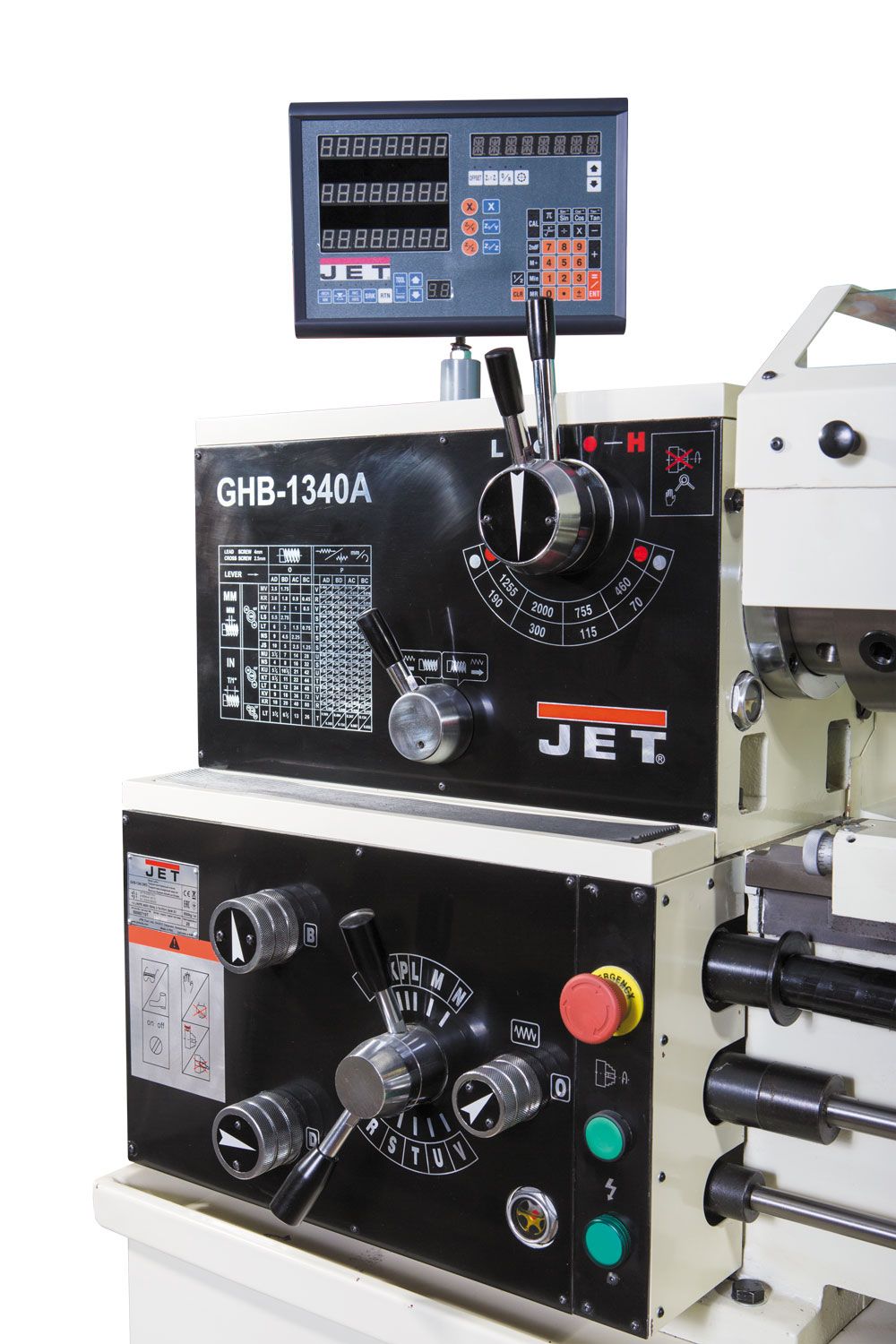

Токарно-винторезный станок GHB-1340A DRO оснащен цифровым дисплеем, который позволяет визуально контролировать все рабочие процессы. Подсветка рабочей зоны снижает нагрузку на глаза и уменьшает их усталость при продолжительной работе.
Токарный станок GHB-1340A DRO - усовершенствованная модель GHB-1340 A. Главное отличие - на данном станке установлено устройство цифровой индикации (УЦИ). Использование такого устройства позволяет значительно повысить точность обработки заготовок, снизить вероятность брака и повысить производительность труда. Станок ориентирован на слесарные мастерские, но также может использоваться и частными мастерами, кто подходит к вопросам обработки металла с особой тщательностью.Станок собран в строгом соответствии со стандартом DIN 8606, что говорит о соблюдении всех параметров и допусков в процессе сборки и гарантирует сервисное обслуживание в странах Таможенного союза. GHB-1340A DRO предназначен для обработки деталей диаметром 330 мм над суппортом и 196 мм над станиной на скоростях от 70 до 2500 об/мин. В данной модели существенно увеличено расстояние между центрами, длинна заготовки может составлять до 1015 мм. Станок подключается к электросети напряжением 380В. С целью увеличения ресурса, эффективного охлаждения и снижения ресурса привод шпинделя станка погружен в масляную ванну.
GHB-1340A DRO выполнен по двухвинтовой схеме. Для нарезания резьбы используется ходовой винт, для автоматического точения - ходовой вал. На станке возможна регулировка зазоров направляющих при помощи клиновых планок, конструкция задней бабки позволяет обтачивать конические заготовки. Для облегчения механического переключения режимов на GHB-1340A DRO применяется толчковый (импульсный) режим пуска двигателя.
Особенности:
- Эксклюзивный протокол приемки JET с сертифицированными допусками (DIN 8606)

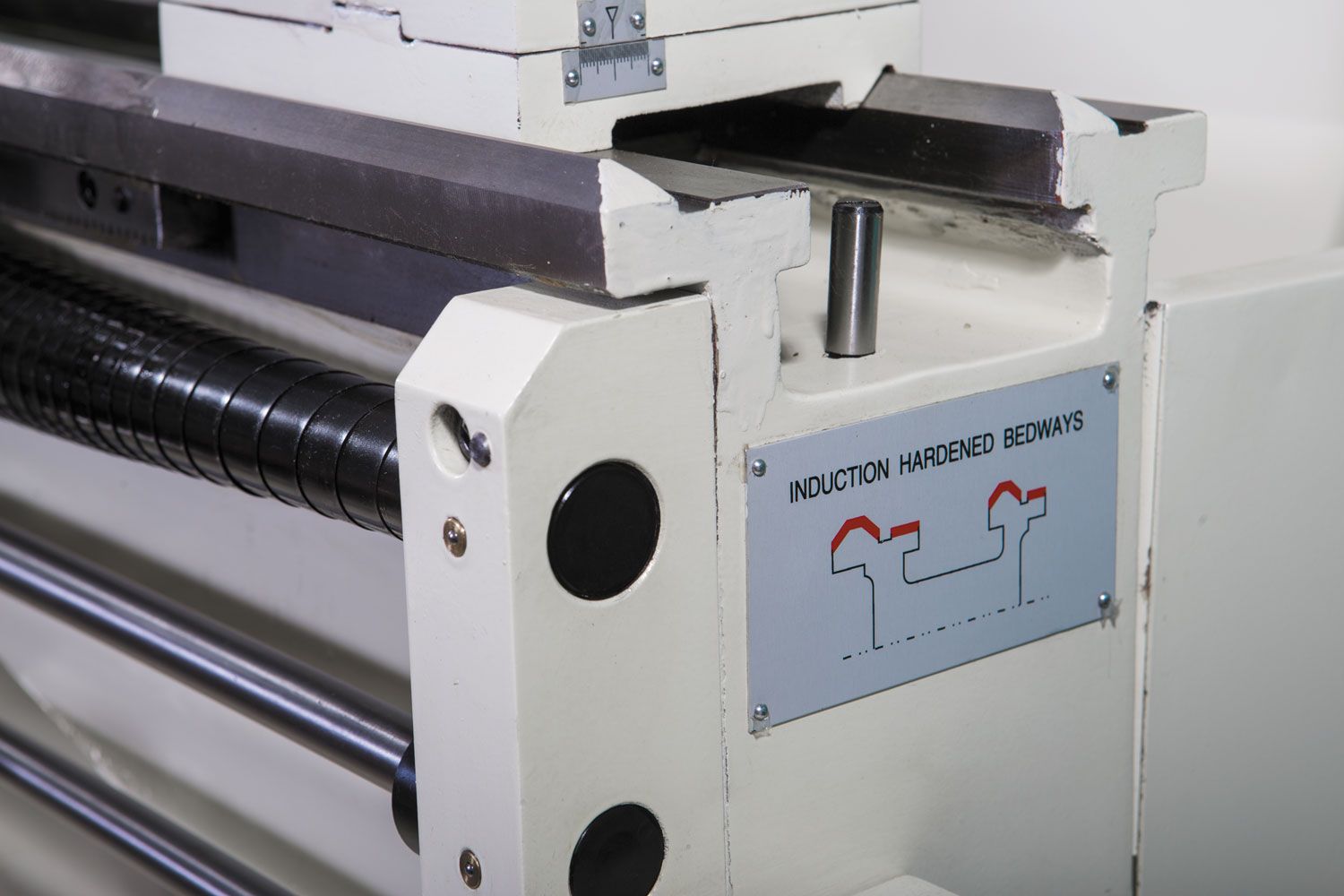

- Закаленные и отшлифованные направляющие станины
- Механизм привода шпинделя постоянно работает в масляной ванне

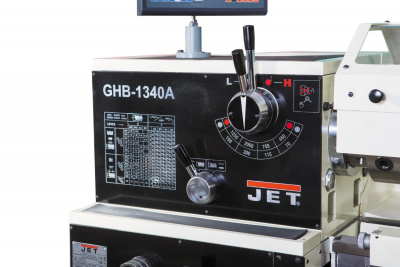

- Закаленные и отшлифованные шестерни передней бабки

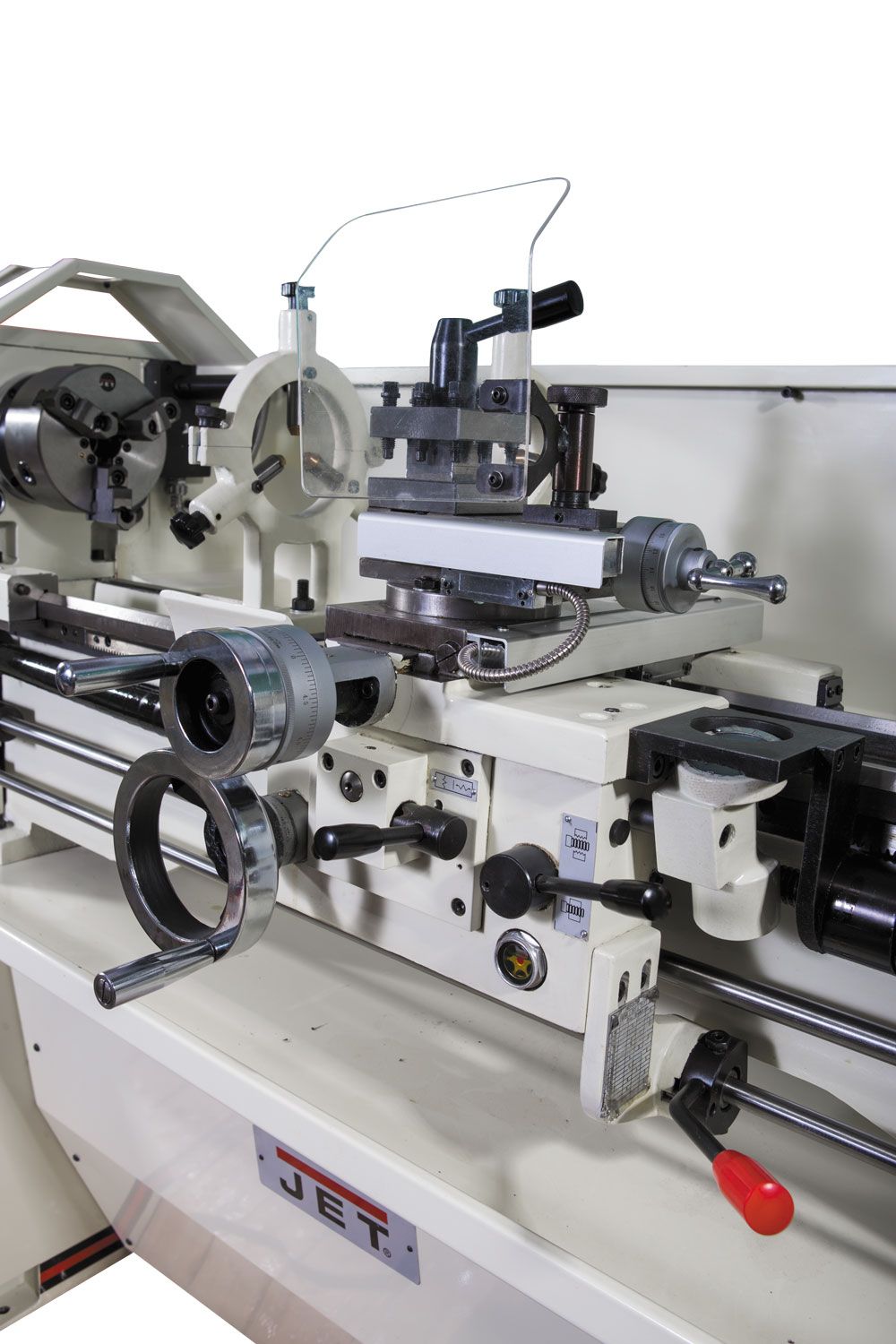

- Автоматическая подача продольного и поперечного суппорта
- Регулировка зазоров направляющих при помощи клиновых планок

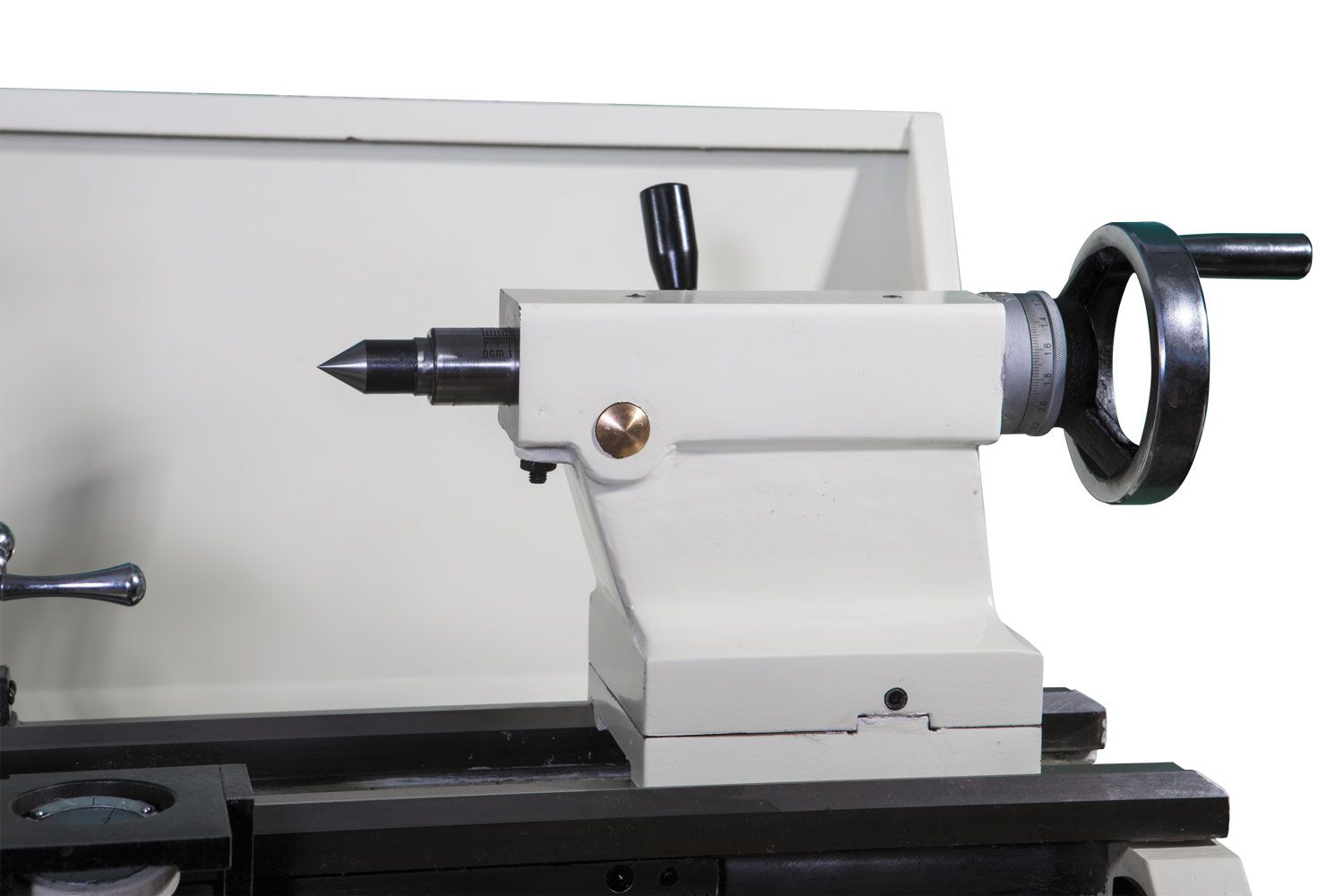

- Регулируемая в поперечном направлении задняя бабка для обточки конусов

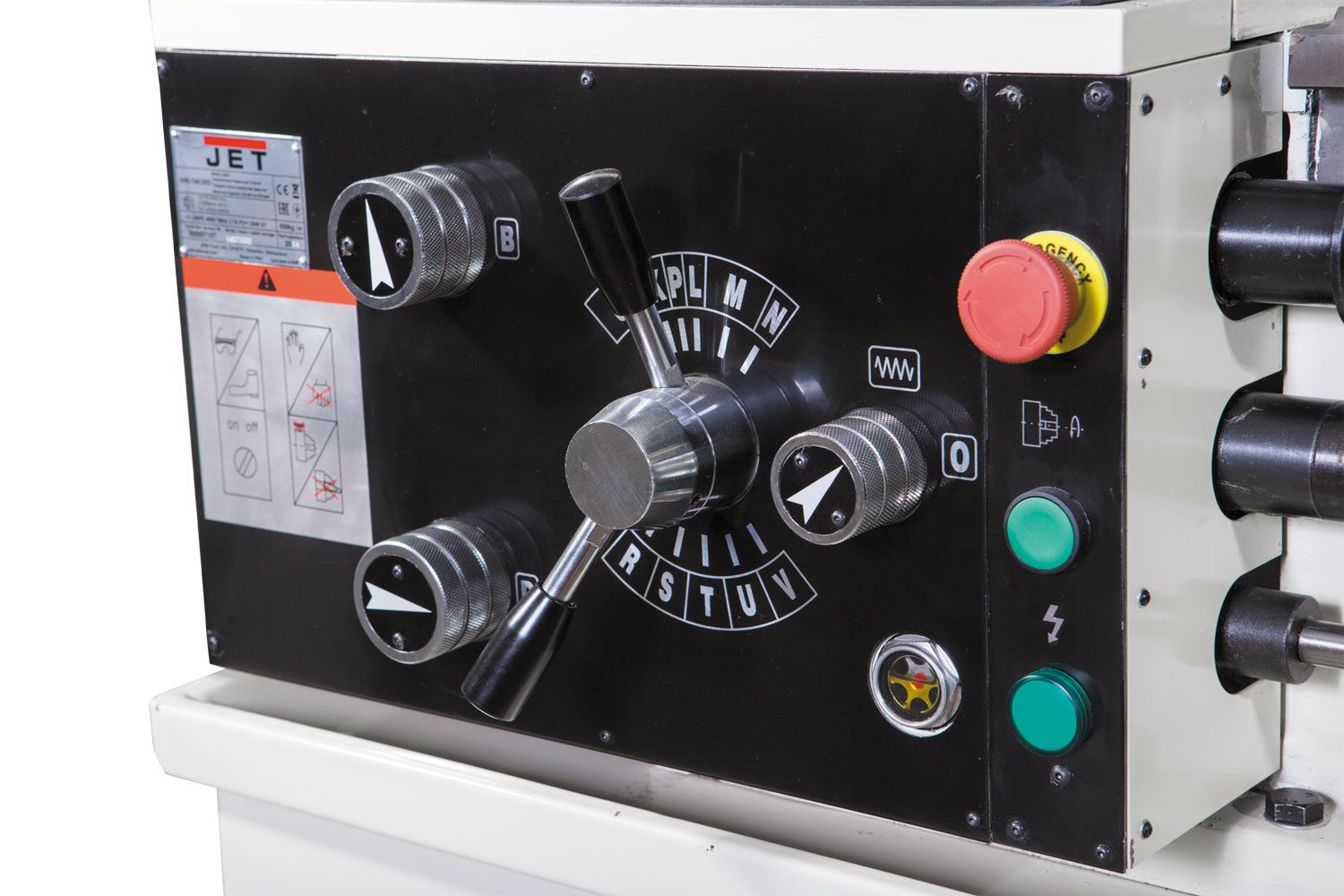

- Толчковый режим работы шпинделя
-
Макс. длина заготовки, мм 1015 Макс. Ø заготовки над суппортом, мм 197 Макс. Ø заготовки над станиной, мм 330 Диапазон скоростей шпинделя, об/мин 70 - 2000 Конус шпинделя МК-5 Расстояние между направляющими, мм 187 Диаметр отверстия шпинделя, мм 38 Конец шпинделя D1-4 (DIN 55029) Задняя бабка МK-3 Ход пиноли, мм 95 Диапазон продольных подач, мм/об 0,04 - 0,8 Диапазон поперечных подач, мм/об 0,016 - 0,188 Ход поперечных салазок, мм 160 Ход верхних салазок, мм 70 Шаг метрической резьбы, мм 0,45 - 10 Шаг дюймовой резьбы, нит/дюйм 3,5 - 80 Макс. сечение резца, мм 16 х 16 Напряжение питания, В 3x380 Потребляемая мощность, кВт 2.8 Габаритные размеры, мм 1905х762х1200 Масса, кг 650 -

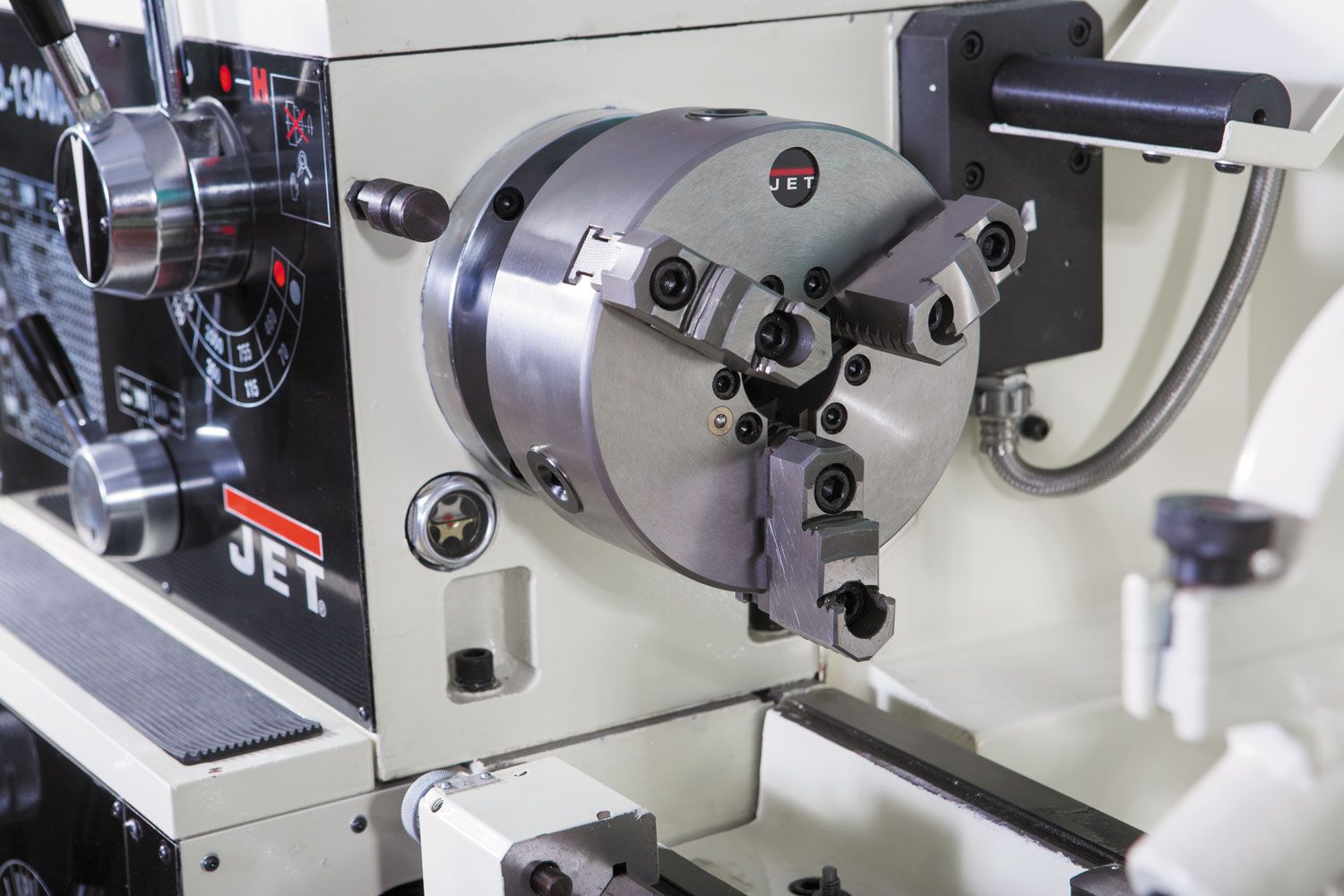

- 3-х кулачковый патрон Ø160 мм с прямыми/обратными кулачками
- 4-х кулачковая планшайба Ø200 мм
- Планшайба Ø300 мм

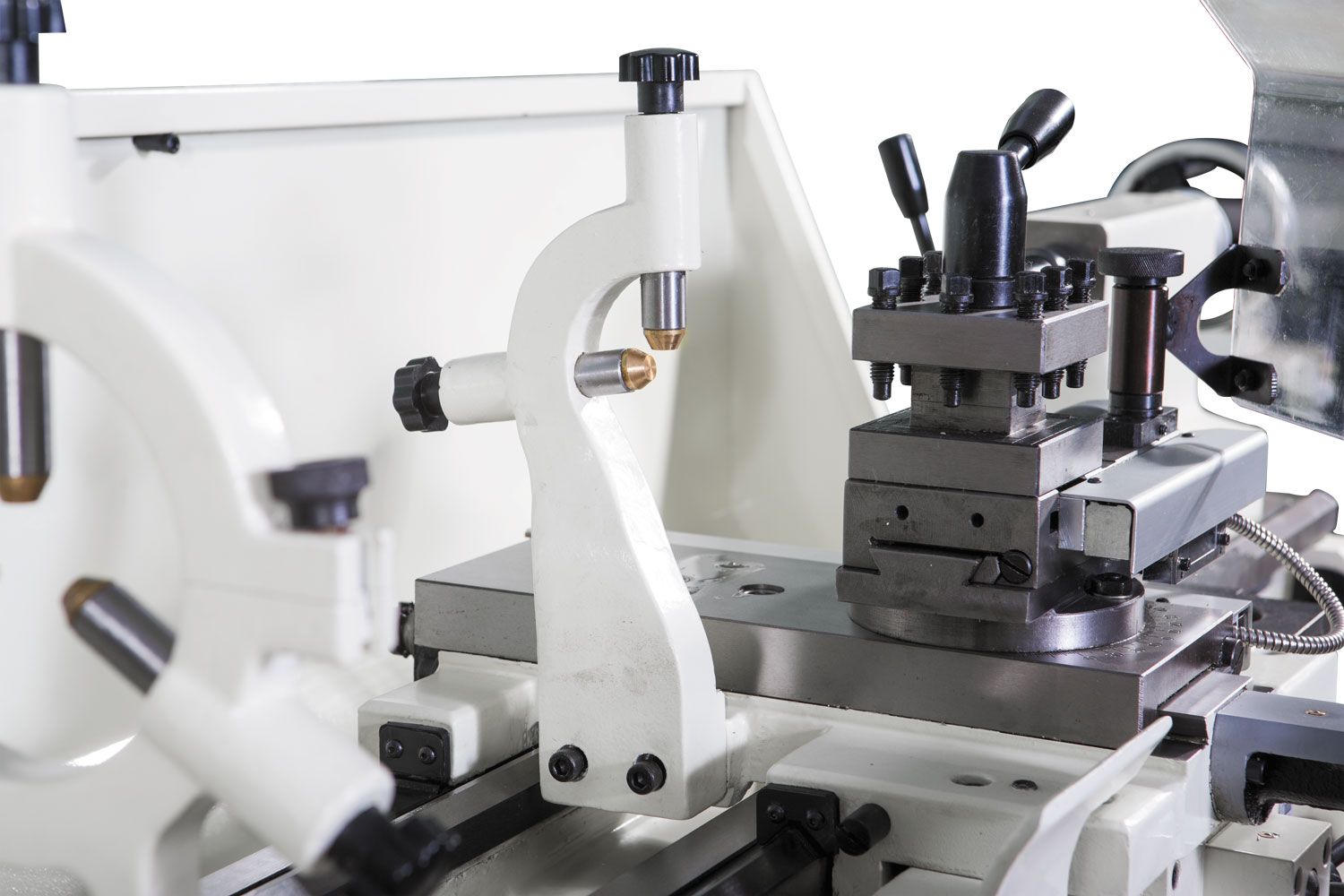

- 4-х-позиционный резцедержатель с фиксатором

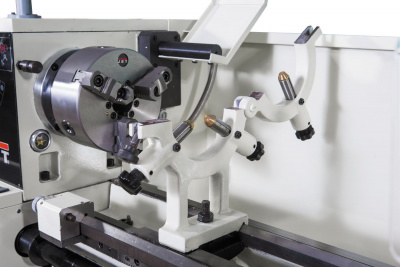

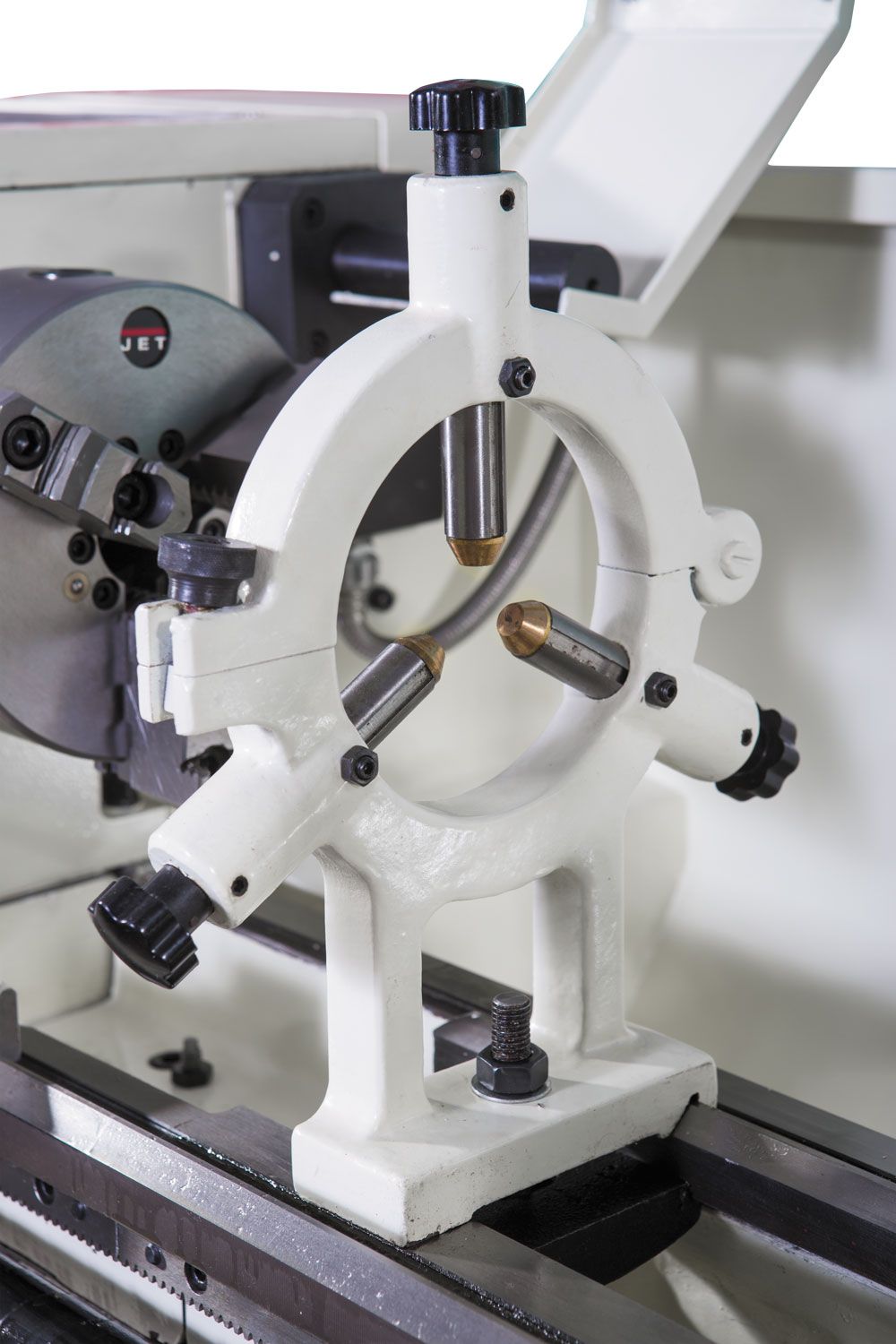

- Подвижный и неподвижный люнеты
- Поддон для сбора стружки
- Указатель резьбы
- Подставка с регулируемыми опорами
- Защитный экран патрона с концевым выключателем
- 2 невращающихся центра МК-3
- Переходник МК-5/МК-3
- Набор сменных шестерён
- Съемный мостик направляющих, gap

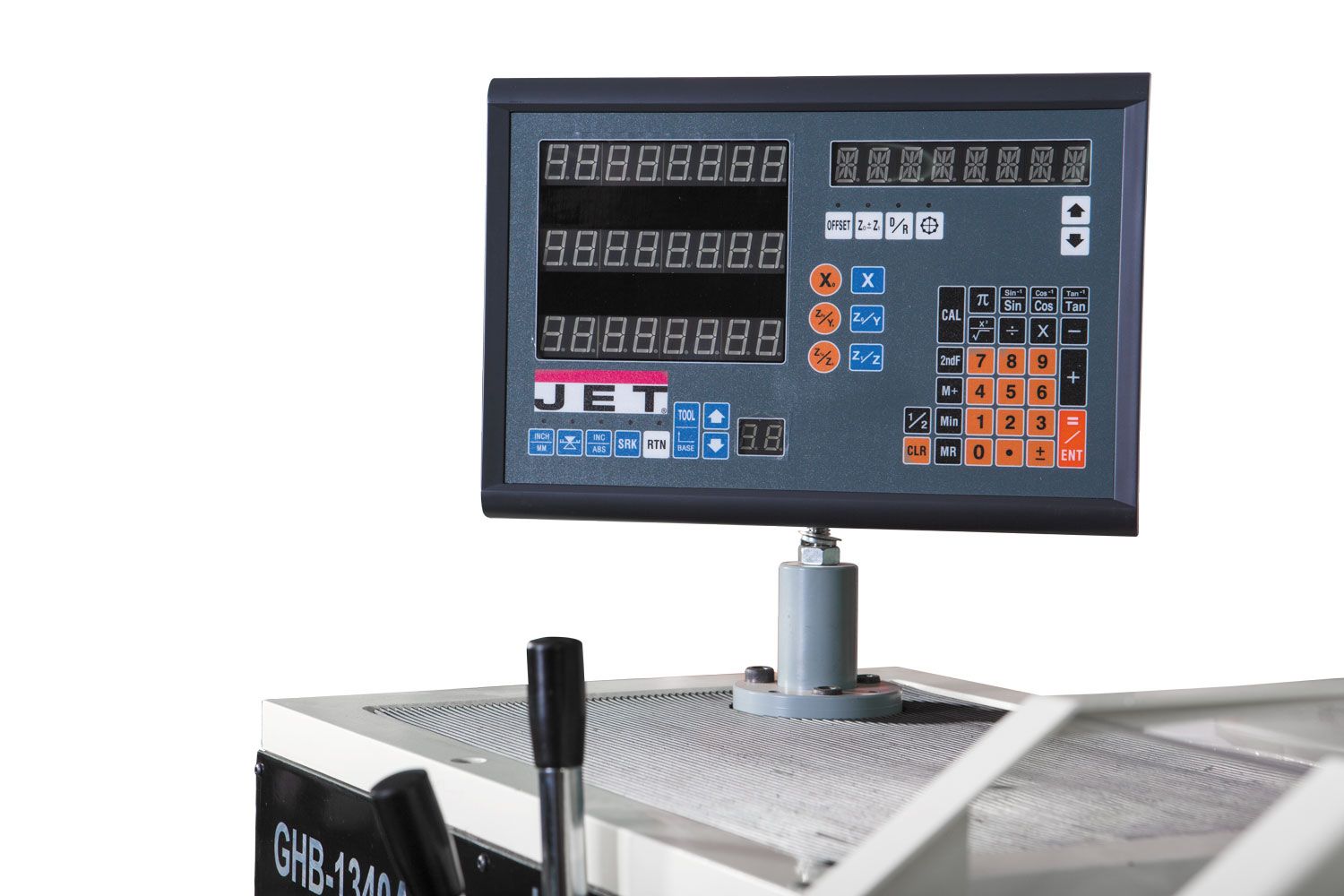

- УЦИ по 3 осям, цена деления 0,005 мм, погрешность ± 1 знак
-
