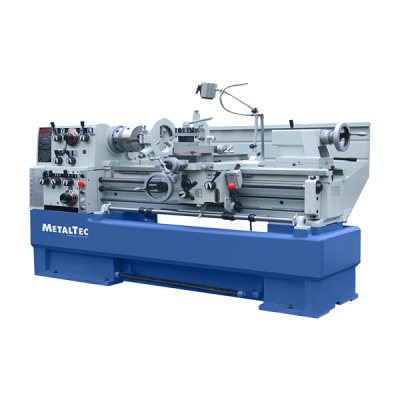

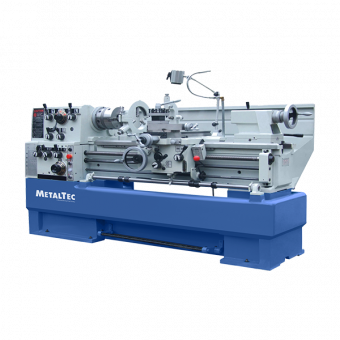

Токарно-винторезный станок MetalTec SL 788x1000
Универсальные токарно-винторезные станки SL 788 x 1000 предназначены для выполнения токарных работ, для нарезания модульных, метрических и дюймовых резьб с широким диапазоном шагов. Станок обладает современными техническими характеристиками и высокопроизводительными узлами, что позволяет использовать его для обработки деталей с высокой точностью и качеством.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Станки SL 788 x 1000 используются для производства различных типов валов, шестерён, дисков на автомобильных, локомотивостроительных и других производствах.
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:
- Массивная конструкция станины из чугуна гарантирует работу без вибрации.
- Макс размеры заготовки Ø 738 - 1500 мм.
- Шлифованные направляющие.
- Плавное изменение частоты вращения шпинделя.
- Цифровая индикация частоты вращения.
- Регулировка зазоров направляющих при помощи клиновых планок.
- Защитный экран патрона с концевым выключателем.
- Обрезиненные опоры станка предотвращают скольжение.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
![]() ![]() |
ТОКАРНЫЕ ПАТРОНЫ И ПЛАНШАЙБЫ
|
![]() ![]() |
ПОДВИЖНЫЙ И НЕПОДВИЖНЫЙ ЛЮНЕТЫ Люнеты в значительной степени влияют на точность обработки: погрешности геометрической формы базовой (подлюнетной) поверхности переносятся на обрабатываемую поверхность. |
![]() |
МОЩНЫЙ ДВИГАТЕЛЬ Мощный двигатель для стабильной и высокой производительности. Приводит в движение шпиндель, обеспечивая оптимальную скоростью вращения детали, надежно закрепленной в токарном патроне или планшайбе. 2 диапазона плавного изменения частоты вращения шпинделя. Надежная работа на протяжении всего срока эксплуатации. |
![]() |
ПРОХОДНОЕ ОТВЕРСТИЕ В ШПИНДЕЛЕ Проходное отверстие в шпинделе большого диаметра позволит значительно увеличить варианты применения и эксплуатации станка. |
![]() |
СУППОРТ И РЕЗЦЕДЕРЖКА Мощный суппорт с универсальной 4-х позиционной резцедержкой для надежной фиксации токарных резцов и державок. Регулировка зазоров направляющих при помощи клиновых планок. Чугунная станина станка придает устойчивость и сводит на нет рабочие вибрации. |
![]() |
ЛИТАЯ ЗАДНЯЯ БАБКА И ЦЕНТА Чугунная цельнолитая задняя бабка с возможностью установки вращающихся центров. Задняя бабка с регулировкой смещения для обточки конусов |
Макс. длина заготовки, мм
|
1000 |
Макс. Ø заготовки над станиной, мм
|
560 |
Диаметр отверстия шпинделя, мм
|
80 |
Потребляемая мощность, кВт
|
7,5 |
Масса, кг
|
2370 |
- 3-кулачковый патрон 200 мм.
- 4-кулачковый патрон 250 мм.
- Система охлаждения.
- Вспомогательный источник света.
- Педаль остановки в случае возникновения сбоя обработки.
- Неподвижный люнет.
- Подвижный люнет.
- Быстросменный инструментальный держатель резцов.
- Инструмент для обслуживания станка.
