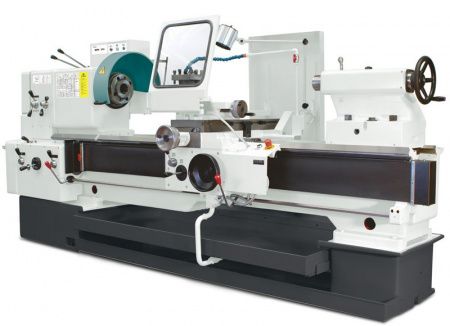

Токарно-винторезный станок Trens SN 71 C (1500)
- Описание
- Характеристики
- Комплект поставки
- Документы
-
Токарно-винторезный станок TRENS SN 71C открывает линейку машин среднего типоразмера. Он оснащён двигателем главного привода мощностью 7.5 кВт. Диаметр отверстия в шпинделе 73,5 мм. Станок ориентирован на точную обработку деталей значительных размеров. Предлагается выбор из четырёх вариантов длины станины: от 1,5 до 4-х метров. Аналог токарно-винторезных станков: 1М63, 1М63Н, 16К30, 163, ДИП 300.
- Небольшая занимаемая площадь
- Выемка в станине - ГАП
- Простота переключения скоростей
- Простое обслуживание
- Напряжение питания по заказу
- Широкий выбор дополнительных принадлежностей
- Безопасность в соответствии со стандартами СЕ
- Стабильность при обработке изделий
- Эргономичные элементы управления
- Привод шпинделя муфтой с тормозом - плавный пуск и торможение
- Закалённые направляющие станины - большой срок эксплуатации
- Небольшие эксплуатационные расходы
-
Макс. длина заготовки, мм 1500 Макс. Ø заготовки над суппортом, мм 420 Макс. Ø заготовки над станиной, мм 710 Диапазон скоростей шпинделя, об/мин 10—1000 Конус шпинделя КМ5 Макс. Ø заготовки в выемке станины, мм 960 Диаметр отверстия шпинделя, мм 110 Диаметр пиноли, мм 90 Ход пиноли, мм 240 Количество подач (попер./прод.) 38 Диапазон продольных подач, мм/об 0,05-6,4 Диапазон поперечных подач, мм/об 0,025-3,2 Ход поперечных салазок, мм 400 Шаг метрической резьбы, мм 0,5-40 Шаг дюймовой резьбы, нит/дюйм 1-80 Шаг модульной резьбы, мм 0,25-20 Шаг питчевой резьбы, питч 2-72 Макс. сечение резца, мм 40х40 Потребляемая мощность, кВт 7 Габаритные размеры, мм 3445x1130x1560 Масса, кг 2960 -
Стандартная комплектация:
- Сопроводительная документация.
- Электрооборудование.
- Переходник М80/Морзе 5.
- Несущая шайба диам. 250 мм.
- Набор переставляемых шестерен для нарезания резьбы.
- Инструменты для обслуживания станка.
- Арматура для подсветки.
- Контейнер для стружки. Резервуар для СОЖ.
- Рычаг отсоединения коробки подач для нарезания резьбы.
- Поперечный упор.
- Устройство быстрого подвода инструмента к заготовке.
- Централизованная систему смазки.
- Устройство останова с динамическим торможением шпинделя.
- Фланец для патрона диам. 250 мм.
- Ограждение для защиты оператора от стружки.
- Кожух патрона диам. 250 мм (последние 2 позиции — в стандартной комплектации для Словакии, Чешской Республики и ЕС и за отдельную плату — для других стран).
Дополнительные приспособления:
- Плоская планшайба диам. 630 мм.
- 4-кулачковая планшайба диам. 630 мм. 3- или 4-кулачковый универсальный патрон диам. 250 мм.
- Подвижный центр Морзе 5.
- Неподвижный (подвижный) люнет диам. 12-180 мм.
- Неподвижный люнет диам. 180-320 мм.
- Люнеты с обкаточными вставками.
- Поворотный резцедержатель.
- Продольные и поперечные скользящие микрометрические упоры.
- Шкала индикатора резьбы.
- Подвижный центр Морзе 5. Поддон для стружки.
- Анкерные крепления.
- Прижимные фланцы для крепления специальных патронов диам. 400 мм.
- Ручное (механическое) перемещение задней бабки.
-
