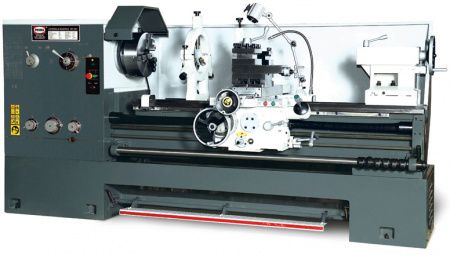

Токарно-винторезный станок SPI-3000
Артикул:
25015006
4 261 740 ₽
-
+
В корзину
Обращаем Ваше внимание на то, что приведенные цены, характеристики и фотографии товаров носят исключительно ознакомительный характер и не являются публичной офертой, определяемой пунктом 2 статьи 437 Гражданского кодекса Российской Федерации.
Описание
Универсальный токарный станок spi-3000 предназначен для обработки тел вращения путём снятия с них стружки при обточке. На станке можно выполнять различные виды токарной обработки: обтачивание цилиндрических, конических, фасонных поверхностей, подрезку торцов, отрезку, растачивание, а также сверление и развёртывание отверстий, нарезание резьбы и накатку рифлений, притирку и т.п. Модель оснащена ножным тормозом, лампой рабочего освещения и системой охлаждения СОЖ. В серии станков SPI применен ряд существенных отличий по сравнению с другими моделями токарных станков компании PROMA. Первое на что хотелось бы обратить внимание – это фрикционный вал, передающий вращение от двигателя на коробку скоростей шпинделя. Такой механизм продляет срок службы двигателя и предотвращает перегрузку узлов шпиндельной бабки. Второе: ускоренная подача продольного и поперечного суппорта в обоих направлениях облегчает процесс изготовления больших деталей. И наконец: плунжерный насос. Он служит для смазки сопряженных поверхностей шестеренчатых механизмов шпиндельной бабки, а также смазывает и охлаждает сепараторы подшипников коробки скоростей и фрикцион. Такой принцип смазки влияет на долговечность всех шпиндельных узлов и позволяет использовать станок в более жестких условиях работы. Таким образом, станок можно использовать на заготовительном производстве в условиях крупносерийного и серийного производства, в ремонтных цехах, в слесарных и столярных мастерских, на складах и т.п.
Станок состоит из:
Основания 1. К основанию крепится станина 14 с направляющими каретки суппорта 10 и задней бабки 11. При необходимости обработки деталей большого диаметра можно снять съемную часть станины (мостик).
Суппорт состоит из: каретки 10, поперечных салазок, перемещающихся по направляющим каретки; поворотной части с направляющими для верхних салазок 7, несущих резцедержатель 6. Каретка суппорта и поперечные салазки перемещается вручную или механически. Верхние салазки перемещаются вручную.
На левом конце станины крепится шпиндельная бабка 3 и коробка подач 2. В шпиндельной бабке находится коробка скоростей станка, основной частью которой является шпиндель. На шпинделе установлен зажимной патрон 4. Коробка подач 2 служит для передачи движения от коробки скоростей на ходовой вал или ходовой винт. На корпусе коробки подач установлен электрический блок управления 17.
Фартук крепится к каретке. Служит для передачи движения на суппорт. В фартуке предусмотрена блокировка, исключающая одновременное включение перемещения каретки и поперечных салазок.
Ходовой винт и ходовой вал монтируются с лицевой части станины станка и с концов поддерживаются при помощи опор. Служат для передачи движения от коробки подач к фартуку.
На станине установлена задняя бабка 11, которая перемещается по направляющим вручную. По необходимости можно установить подвижный люнет на каретку суппорта или неподвижный люнет на станину.
Слева в основании установлен электродвигатель. Справа в основании установлена гидростанция системы подачи СОЖ.
Характеристики
|
Макс. длина заготовки, мм
|
3000 |
|
Макс. Ø заготовки над суппортом, мм
|
420 |
|
Макс. Ø заготовки над станиной, мм
|
660 |
|
Диапазон скоростей шпинделя, об/мин
|
36-1600 |
|
Конус шпинделя
|
Мк7 |
|
Конус пиноли
|
Мк5 |
|
Диаметр отверстия шпинделя, мм
|
105 |
|
Ход пиноли, мм
|
150 |
|
Диапазон продольных подач, мм/об
|
0,063-0,52 |
|
Диапазон поперечных подач, мм/об
|
0,027-1,07 |
|
Ход поперечных салазок, мм
|
310 |
|
Ход продольных салазок, мм
|
2950 |
|
Ход верхних салазок, мм
|
145 |
|
Шаг метрической резьбы, мм
|
1-14 |
|
Шаг дюймовой резьбы, нит/дюйм
|
2-28 |
|
Шаг модульной резьбы, мм
|
0,5-7 |
|
Шаг питчевой резьбы, питч
|
56-4 |
|
Макс. высота резца, мм
|
25 |
|
Быстрый ход по осям X/Z, м/мин
|
4.5/1.9 |
|
Напряжение питания, В
|
3x380 |
|
Потребляемая мощность, кВт
|
7.5 |
|
Габаритные размеры, мм
|
4500х1100х1450 |
|
Масса, кг
|
3350 |
| 3-х кулачковый патрон – 325 мм (на станке) | 1шт |
| 4-х кулачковый патрон – 400 мм | 1шт |
| Планшайба – 630 мм | 2шт. |
| Люнет подвижный | 1шт. |
| Люнет стационарный | 1шт. |
| Установочные опоры с болтами (комплект) | 1шт. |
| Поворотный центр | 1шт. |
| Центр невращающийся | 1шт. |
| Втулка переходная | 1шт. |
| Инструмент: | |
| Клин для снятия инструмента из пиноли задней бабки | 1шт. |
| Отвёртка шлицевая | 1 шт. |
| Отвёртка крестовая | 1 шт. |
| Ключи шестигранные 6,8,10,12 | 4 шт. |
| Ключ зажима патрона | 2 шт. |
| Ключ для снятия токарного патрона | 1 шт. |
| Ключ резцедержателя | 1 шт. |
| Ключи рожковые 17х19,19х22 | 2 шт. |
| Ключи радиусные 45х52, 170х210 | 2 шт. |
|
Инструкция по эксплуатации |
