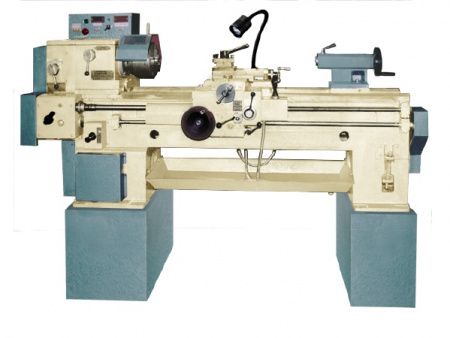

Токарно-винторезный станок КомТех ТВ-20
- Описание
- Характеристики
- Документы
-
Токарно-винторезный станок ТВ-20 снят с производства.Для подбора подходящей модели смотрите список аналогов.
Токарно-винторезный станок ТВ-20- стационарное промышленное оборудование, предназначенное для токарной обработки заготовок из металла.
Возможности применения
Токарно-винторезный станок ТВ-20 используется для выполнения следующих типов токарных работ:
- токарная обработка заготовки в центре;
- обработка тел вращения с фиксацией в патроне;
- токарные работы в цанге;
- нарезание резьб.
Габариты рабочей зоны и особенности конструкции токарно-винторезного станка ТВ-20 позволяют использовать его для механической обработки деталей длиной не более 1000 мм с использованием режущих инструментов различных типов. При работе со стальными заготовками станок позволяет добиться шероховатости поверхности не более 0,8-1,6 Ra (без дополнительной шлифовки).
Основные особенности
Токарно-винторезный станок ТВ-20 характеризуют некоторые основные особенности, которые определяют его производительность, точность и специфику эксплуатации:
- в оборудовании используются частотно управляемые приводы с минимальной потребностью в смазочных материалах (до 3,5 литров);
- для смазки подвижных частей станка может применяться автомобильное масло (в т.ч. предназначенное для работы при пониженной температуре);
- управляемый привод подачи заготовки;
- цифровой индикатор скорости шпинделя;
- цифровой индикатор скорости подачи детали с отображением значений в мм/минуту или мм/оборот шпинделя.
Функциональность токарно-винторезного станка ТВ-20 существенно расширяет преобразователь частоты, имеющий ряд дополнительных возможностей:
- самодиагностика при включении;
- способность работы при температуре от -10 до +500 градусов;
- диагностика двигателя и автоматическая настройка;
- индикация момента на валу или других параметров (всего 32 показателя);
- автоматическая регулировка продолжительности оптимального разгона и торможения.
-
Макс. длина заготовки, мм 1000 Макс. Ø заготовки над суппортом, мм 170 Макс. Ø заготовки над станиной, мм 320 Класс точности по ГОСТ 8-82 Н Количество скоростей бесступенчатая регилировка Диапазон скоростей шпинделя, об/мин 25-2200 Конус шпинделя KM5 Конус пиноли KM4 Диаметр отверстия шпинделя, мм 36 Количество подач (попер./прод.) бесступенчатая регулировка Диапазон продольных подач, мм/об 40-900 Диапазон поперечных подач, мм/об 40-900 Шаг метрической резьбы, мм 0.5-7 Шаг дюймовой резьбы, нит/дюйм 4-28 Диаметр патрона, мм 200.0000 Потребляемая мощность, кВт 4 Мощность двигателей, кВт 1.1 Габаритные размеры, мм 2040x750x1040 Масса, кг 850
