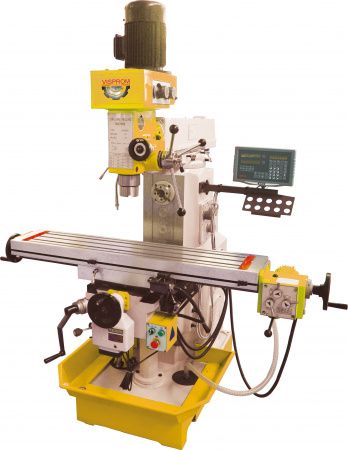

Универсальный фрезерный станок FHX-50PD

Артикул: 38300400

943 740 ₽

- +

В корзину

Обращаем Ваше внимание на то, что приведенные цены, характеристики и фотографии товаров носят исключительно ознакомительный характер и не являются публичной офертой, определяемой пунктом 2 статьи 437 Гражданского кодекса Российской Федерации.

Описание

Вертикально-фрезерный станок FHX-50PD - мощный фрезерный станок, который используется в ремонтных мастерских и цехах, на мелком и крупном серийном производстве для обработки корпусов и деталей, выполненных из черных и цветных металлов.

На станке FHX-50PD можно выполнять такие виды работ, как обработка осевым режущим инструментом, сверление, нарезка резьбы - внутренней и внешней, а также фрезерование.

Вертикально-фрезерный станок FHX-50PD обеспечивает точную подачу сверла и регулировку скоростей.

Особенности вертикально-фрезерного станка FHX-50PD

Станок FHX-50PD оснащен системой охлаждения, устройством цифрового измерения, автоматической подачей стола и тонкой подачей шпинделя, а также регулировкой глубины сверления.

Станок FHX-50PD отличается от остального модельного ряда:

Удобным управлением шпинделем станка;
Возможностью выбирать скорость для более точного выполнения работы;
Цифровым дисплеем, который позволяет контролировать работу;
Возможностью выполнять фигурную проточку;
Широким опорным основанием, выполненным из чугуна, которое делает станок устойчивым.

Особенности конструкции сверлильно-фрезерного станка FHX-50PD

Массивная чугунная конструкция;
Основные узлы станка изготовлены из высокопрочного чугуна и стали;
Вертикальный и горизонтальный шпиндель;
Перемещение стола в трёх плоскостях;
Автоматическое перемещение стола при помощи электропривода;
Устройство цифровой индикации (УЦИ) по трём осям Х/Y/Z
Система подачи СОЖ;
ОСВЕЩЕНИЕ рабочей зоны станка;
Комплектуется поворотными тисками.
Возможность поворота вертикального шпинделя в обе стороны на 60°

Характеристики

Макс. Ø сверления, мм	50
Размеры рабочего стола, мм	1120х280
Частота вращения шпинделя, об/мин	115 - 1750/40 - 1300
Ход по оси X, мм	600
Ход по оси Y, мм	230
Макс. Ø торцевой фрезы, мм	100
Макс. Ø концевой фрезы, мм	25
Кол-во Т-образных пазов на раб. столе	3
Ширина Т-образных пазов, мм	14
Макс. перемещение пиноли шпинделя, мм	120
Угол поворота оси шпинделя в прод. плоскости, °	60° влево / 60° вправо
Расст-е от оси шпинделя до раб. пов-ти стола, мм	90-400
Конус шпинделя по ГОСТ 30064-93	ISO30
Напряжение питания, В	3x380
Потребляемая мощность, кВт	2.2
Габаритные размеры, мм	1600х1400х2220
Масса, кг	1120

1	Оправка горизонтального шпинделя L 460 Ø22.0	1 шт.
2	Оправка горизонтального шпинделя L 460 Ø 27.0	1 шт.
3	Оправка цилиндрическая Ø 26.0	1 шт.
4	Инструментальный болт М14 Х 420	1 шт.
5	Ручка вертикальной подачи консоли	1 шт.
6	Ручки штурвалов подач в сборе	1 шт.
7	Патрон сверлильный 3 ÷ 16мм. B 18	1 шт.
8	Ключ сверлильного патрона	1 шт.
9	Конус сверлильного патрона В18	1 шт.
10	Переходной конус ISO30 - MK III	1 шт.
11	Ключ рожковый 22 Х 24	1 шт.
12	Ключ торцевой шестигранный 6мм	1 шт.
13	Цанговый патрон	1 шт.
14	Ключ радиусный	1 шт.
15	Цанга ø4; 5; 6; 8; 10; 12; 14; 16мм	8 шт.
16	Тиски поворотный (Ш х Д х В) 160х130х45	1 шт.
