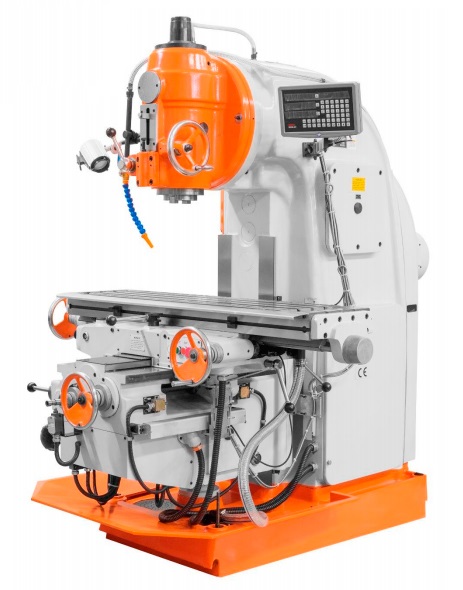

Вертикально-фрезерный станок FH-100

Артикул: 38802000

2 705 472 ₽

- +

В корзину

Обращаем Ваше внимание на то, что приведенные цены, характеристики и фотографии товаров носят исключительно ознакомительный характер и не являются публичной офертой, определяемой пунктом 2 статьи 437 Гражданского кодекса Российской Федерации.

Описание

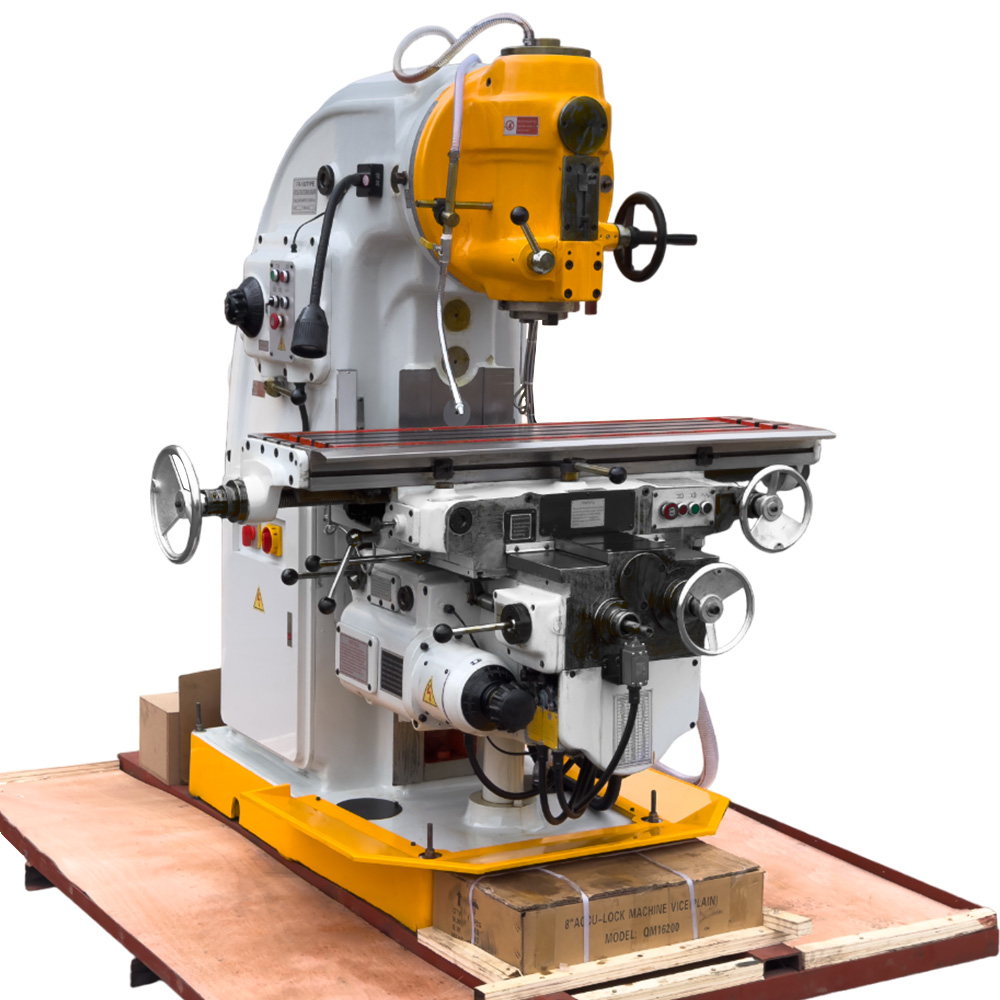

Вертикально-фрезерный станок FH-100 - мощный фрезерный станок, который подходит для крупного производственного цеха.

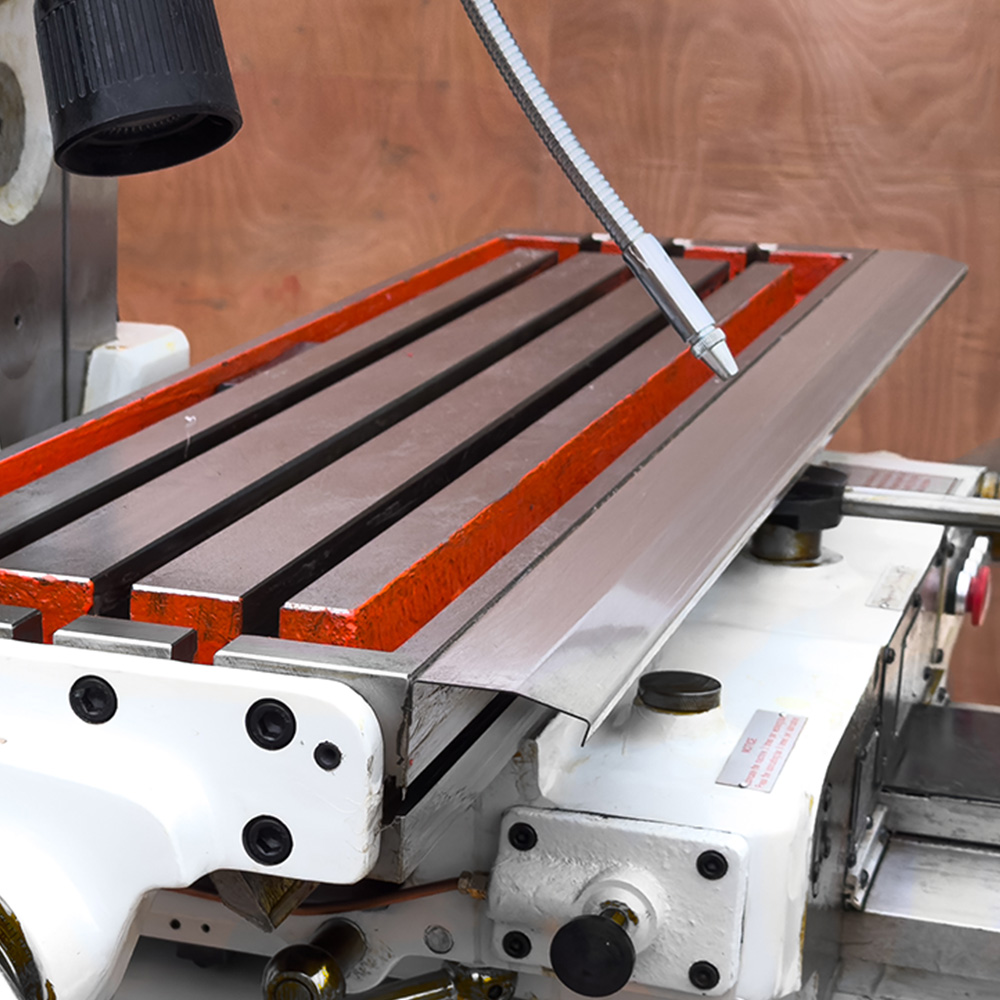

Конструкция модели FH-100 допускает перемещение стола в продольном (ручное на величину 700 мм, механическое - 680 мм), поперечном (ручное на величину 255 мм, механическое - 240 мм) и вертикальном (ручное на величину 350 мм, механическое - 330 мм) направлениях. На столе на удалении 70 мм друг от друга располагаются 3 Т-образных паза, которые позволяют устанавливать дополнительные приспособления - например, упор или тиски. Шпиндель имеет отверстие диаметром 29 мм. Диаметр переднего подшипника шпинделя равняется 90 мм. Расстояние между шпинделем и столом варьируется в диапазоне от 60 мм до 410 мм. Общая мощность оборудования составляет 11 кВА. Главный двигатель мощностью 7.5 кВт работает со скоростью 1440 об/мин. Дополнительный двигатель мощностью 0.125 кВт обеспечивает стабильную подачу СОЖ в объеме 22 л/мин.

Особенности:

Диапазон скорости подачи стола: продольное направление 23,5-1180 мм/мин, поперечное направление 15-786 мм/мин, вертикальное направление 8-394 мм/мин;
Высокая скорость перемещения стола: продольное направление 2300 мм/мин, поперечное направление 1533 мм/мин, вертикальное направление 770 мм/мин;
Эффективный диапазон считывающего устройства: продольное х поперечное направление 700х255 мм;
Качественное исполнение;
Долгий срок службы;
Эффективность в работе.

Характеристики

Макс. Ø сверления, мм	29
Размеры рабочего стола, мм	320х1320
Частота вращения шпинделя, об/мин	1440
Макс нагрузка на раб. стол, кг	500
Макс. нагрузка на стол, кг	500
Ход по оси Z, мм	350/330
Ход по оси X, мм	700/680
Ход по оси Y, мм	255/240
Быстрый ход по оси X, м/мин	0.023-1.18
Быстрый ход по оси Y, м/мин	0.015-0.7
Быстрый ход по оси Z, м/мин	0.008-0.3
Кол-во Т-образных пазов на раб. столе	3
Макс. перемещение пиноли шпинделя, мм	70
Количество скоростей шпинделя	18
Расст-е от торца шпинделя до раб. пов-ти стола, мм	60-140
Конус шпинделя по ГОСТ 30064-93	ISO50
Перемещение стола на одно деление лимба, мм	0.005
Мощность насоса СОЖ, кВт	0,125
Мощность двигателя, кВт	7.5
Напряжение питания, В	3x380
Потребляемая мощность, кВт	11
Габаритные размеры, мм	2294х1770х1904
Масса, кг	2800
