Комбинированный листогиб Proma VISPROM SNO-1,5х1300
Листогиб ручной VISPROM SNO-1,5х1300 - оборудование, предназначенное для гиба и выпрямления листового металла в условиях цеха, мастерской или непосредственно на строительной площадке.
Листогиб ручной VISPROM SNO-1,5х1300 включает в себя гибочный станок, вальцы для свертывания листовой стали, и ножницы по металлу (алюминий, сталь). Позволяет работать в сегментах или по всей длине. Вращающиеся валки оснащены канавками для свертывания проволоки.
Универсальный станок «три в одном» можно использовать для резки, сгибания и свёртывания нелегированных материалов, стали с низким содержанием углерода (с низкой твёрдостью и без термообработки) и иных металлических материалов с подобными характеристиками при условии максимальной толщины материала 1,5 мм.
Комбинирование функций резки, гибки и проката.
Идеальная комбинация для обработки листового металла длиной до 1320 мм и толщиной до 1,5 мм.
Вальцы с диаметром 60 мм. Вальцы имеют трёхваловую конструкцию, верхний вал консольно отводится в сторону для съёма обечайки.
На вальцах станка расположены желоба для гибки арматуры.
Гибка на максимальный угол 90°. Станок идеально подходит для обработки листового металла.
Гибка происходит по типу гибки на прессе (пуансон х матрица). Пуансон состоит из 9 сегментов (размерам 25 мм; 40 мм; 50 мм; 60 мм; 100 мм; 225 мм; 250мм; 280мм; 190 мм).
Гильотина станка идеально режет металл до 1.5 мм. Задняя часть станка имеет ограничитель подачи листа 370 мм, для резки листа на заданный размер.
На станке установлен откидной защитный кожух для предотвращения попадания в вальцы посторонних предметов во время выполнения другой операции. Для снижения усилия оператора во время работы станок оснащен удобными рукоятями большой длины с противоскользящими наконечниками.

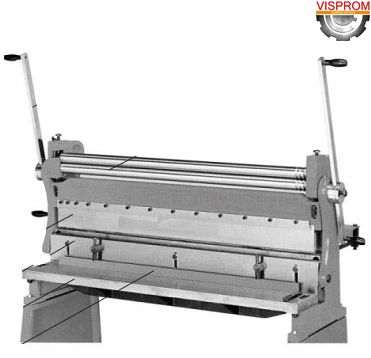

Основные узлы и детали оборудования
1. Валки свертывающего механизма.
2. Пуансон гибочного механизма.
3. Матрица гибочного механизма.
4. Стол ножниц.
5. Прижим обрабатывающего материала на ножницах.
6. Рычаг привода станка.
Тип привода
|
ручной |
? сталь 400 Н/мм2/алюминий 250 Н/мм2
Макс. толщина листа, мм
|
1.5 |
Макс. ширина листа, мм
|
1320 |
Управление
|
ручное |
Виды операций
|
профильная гибка, резка, цилиндр. вальцовка |
Макс. угол загиба, град
|
90 |
Диаметры валков, мм
|
76 |
Масса, кг
|
470 |
