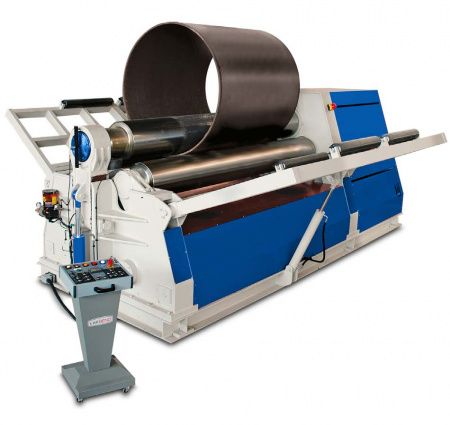

Гидравлические вальцы ССЗ ВГМ3-6.0-2100
Трехвалковые гидравлические листогибочные машины, ВГМ 3 способны изгибать стальные листы толщиной от 2 мм до 45 мм и шириной от 2100 мм до 4100 мм. Станки серии ВГМ 3 имеют высокопрочный корпус, состоят из сварных металлических конструкций St-52. Диаметр осевых валов и материалы, используемые подшипники и изгибающий момент управляются системами NC или ЧПУ расположенных на мобильной панели управления.
Три валка приводятся в действие тремя отдельными гидравлическими приводами и редуктором. Все валки наших гидравлических листогибочных станков, оборудованы самонастраивающейся подшипниковой опорой. В результате этого снижается сила трения станка и тем самым увеличивается его производительность Получаемые обечайки применяются в автомобилестроении (цистерны, бетономешалки и др.).
Опоры и емкости различного диаметра.
Самое главное преимущество в трехвалковой машине ВГМ 3 - гибка листа осуществляется боковыми валами которые перемещаются по планетарной схеме, а зажим осуществляется между верхним и нижним центральными валами. Планетарные направляющие полностью исключают трение скольжения при перемещении валов. Данная схема не требует обслуживания и дополнительной смазки поскольку не подвержена воздействию вторичной окалины, обычно образующейся при прокатке листов.
Привод перемещения боковых валов от гидросистемы станка, вращение валов с помощью гидравлических моторов и планетарных редукторов.
Технология планетарных направляющих позволяет оператору получать наилучшие результаты на предподгибке. Боковые валы оборачивают концы листа с одинаковым усилием, начиная с самого нижнего положения до самого верхнего. Это позволяет получать обечайки с минимальными прямыми участками по краям листа.
? сталь 400 Н/мм2/алюминий 250 Н/мм2
Макс. толщина листа, мм
|
6 |
Макс. ширина листа, мм
|
2100 |
Потребляемая мощность, кВт
|
2.2 |
Масса, кг
|
2100 |
