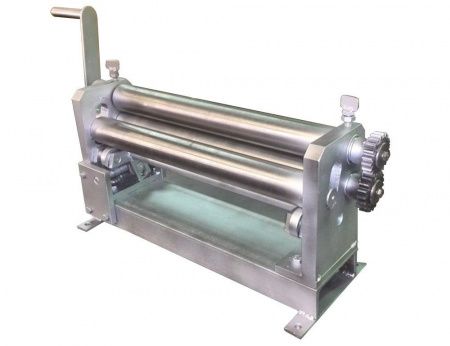

Ручные вальцы Завод ЛВ1000
Листогибочный станок «ЛВ» (далее станок), производственно-технического назначения, предназначен для изготовления из листового металлопроката элементов цилиндрического типа, с последующей сборкой (сваркой) в готовые металлоконструкции. Станок поставляется с ручным, либо электрическим приводом.
Станок осуществляет гибку листа без предварительного нагрева.
Станок состоит из следующих основных частей: рама, ведущие валы, прижимной вал, ручка привода, ручка прижима.
5.Подготовка и порядок работы
-
Перед началом работы станка необходимо:
- убедиться, что все подвижные части станка закреплены;
- установить прижимной вал в верхнем положении;
-осмотреть и убедиться в отсутствии на станке посторонних предметов.
5.2. Для выполнения операции гибки листа необходимо:
5.3. Отрезать заготовку металлопроката необходимого расмера.
5.4. Положить заготовку на два передних вала.
5.5. Выставить прижимной вал на нужный радиус гиба.
5.6. Вращением рукоятки прокатать лист до нужного радиуса.
? сталь 400 Н/мм2/алюминий 250 Н/мм2
Макс. толщина листа, мм
|
4 |
Макс. ширина листа, мм
|
1000 |
Масса, кг
|
50 |
