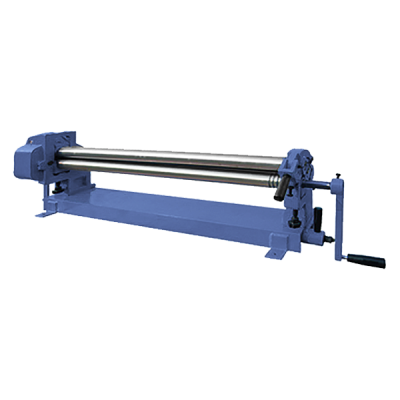

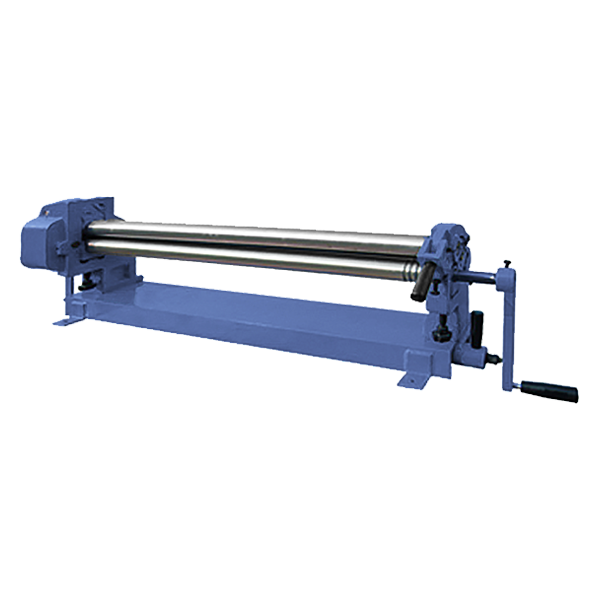

Ручные вальцы MetalTec RS 1300-0,8M
Описание
Вальцовочный станок MetalTec RS 1300-0,8M предназначен для придания листу цилиндрической и конической формы в виде обечаек различного радиуса, данное оборудование широко применяется для изготовления профессионального-индивидуального и мелкосерийного производства комплектующих вентиляции, водосточных элементов, в случаях производства цилиндрических и конических изделий (для вальцевания конических изделий, форма заготовки должна предварительно подготавливаться (вырезаться) с необходимого эскиза и рассчитанными размерами), правке плоских заготовок, подгибке кромок.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
|
УЗЕЛ ТОЧНОЙ РЕГУЛИРОВКИ И ФИКСАЦИИ ПОЛОЖЕНИЯ ЗАГОТОВОК Удобная и эффективная фиксация заготовок из листового металла осуществляется с помощью передвижного рычага, что в разы увеличивает производительность и сокращает трудозатраты оператора станка. |
ТОЛЩИНА ПРИ РАБОТЕ Максимально допустимая толщина при работе с нержавеющей сталью – не более 0,5 мм. |
|
МИНИМАЛЬНО ВОЗМОЖНЫЙ ДИАМЕТР При работе с низкоуглеродистой сталью 0,8 мм – не менее 90 мм (т.к. это зависит от вида, сорта, термообработки материала, а также его длины и толщины). Более точно определить минимальный Ø - возможно только пробной прокаткой. |
|
УСТАНОВКА Возможность установки на любой верстак. |
|
ПОВОРТНО-ОТКИДНОЙ МЕХАНИЗМ ВЕРХНЕГО ВАЛА |
|
РЕГУЛИРОВКА НИЖНЕГО ВАЛА Регулировка нижнего вала с помощью кулачкового упора. |
|
ВЕРХНИЙ ВАЛОК Верхний валок с быстроразъёмным соединением. |
|
ЗУБЧАТАЯ ПЕРЕДАЧА Зубчатая передача из закалённой стали. |
|
УДОБНЫЙ ЭКСЦЕНТРИКОВЫЙ ЗАЖИМ |
|
ПРОТОЧКИ Проточки для гибки колец. |
Характеристики
? сталь 400 Н/мм2/алюминий 250 Н/мм2
Макс. толщина листа, мм
|
0,8 |
Макс. ширина листа, мм
|
1300 |
Диаметры валков, мм
|
60 |
Масса, кг
|
172 |
