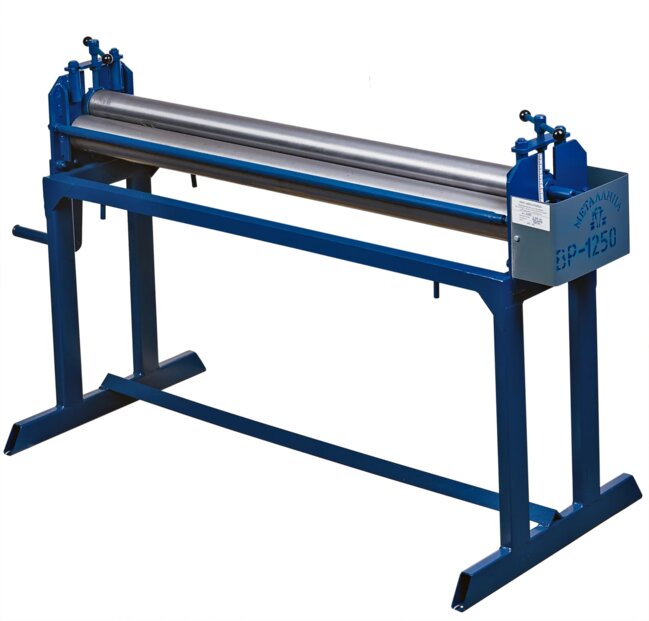

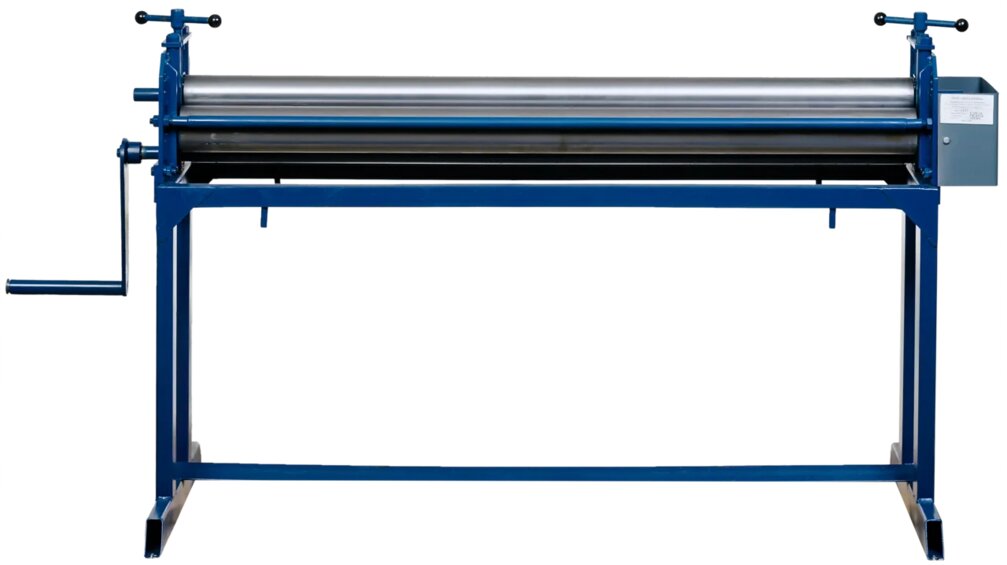

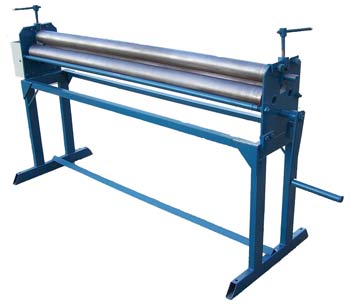

Ручные вальцы ВСЗ ВР-2000
Трехвалковые ручные вальцы ВР-2000 - ручное переносное оборудование для вальцевания цилиндрических изделий из мягкого металла (прежде всего - оцинковки) обыкновенного качества (согласно нормативам ГОСТ 380-94). Применяются в умеренном климате (в соответствии с ГОСТ 15150-69.2).
Функциональные особенности модели
Вальцы трехвалковые ВР-2000 используются для изготовления труб, воздуховодов, дымоходов, водостоков, конусов и других изделий из тонкостенного металлического проката (медь, цинк, сталь, железо, сплавы). Универсальные ручные вальцы ВР-2000 отличаются удобством в эксплуатации, продолжительным сроком эффективного применения и возможностью непрерывного использования при серийном производстве однотипных изделий из металла.
Вальцы трехвалковые ручные состоят из следующих основных частей (рис.1):
- основание;
- щечки;
- откидная балка;
- прижимной вал;
- опорные валы;
- стяжные шпильки;
- прижимной винт;
- приводная рукоятка;
- фиксирующие гайки;
- кожух;
Рисунок 1.
Установка вальцов
Вальцы трехвалковые ручные должны быть жёстко установлены на фундамент и закреплёны через специальные отверстия в раме четырьмя анкерными болтами. Глубина закладки фундамента под вальцы должна быть не менее 150 мм. Горизонтальная выверка вальцов при их установке производиться по уровню, установленному на базовой поверхности станины (точность установки 2 мм на 1000 мм длины).
Принцип работы
С помощью прижимных винтов 7 поднять вверх прижимной вал 4. Вальцуемый лист 11 расположить между опорными 5 и прижимным 4 валами рис.2 (заготовка должна располагаться параллельно валам). Далее одновременным вращением прижимных винтов 7 опускаем постепенно ( 1/2 оборота) прижимной вал 4 на величину, необходимую для начала формирования требуемого радиуса вальцевания. После каждого опускания прижимного вала 4 вальцуемый лист 11 прокатывается по всей плоскости с помощью вращения приводной рукоятки 8 механического привода (связанного с опорными валами через шестерни ).
Для извлечения заготовки из вальцов возвращаем прижимной вал 4 в верхнее положение с помощью вращения прижимных винтов 7. При необходимости снятия прижимного вала ослабляем фиксирующие гайки и поворачиваем откидную балку 3 на 180° и выводим из зацепления винт 7 подъёмного устройства.
Рисунок 2.
Тип привода
|
ручной |
? сталь 400 Н/мм2/алюминий 250 Н/мм2
Макс. толщина листа, мм
|
0.8 |
Макс. ширина листа, мм
|
2000 |
Управление
|
ручное |
Виды операций
|
конич. вальцовка, цилиндр. вальцовка |
Диаметры валков, мм
|
70 |
Габаритные размеры, мм
|
2250x600x1000 |
Масса, кг
|
170 |
