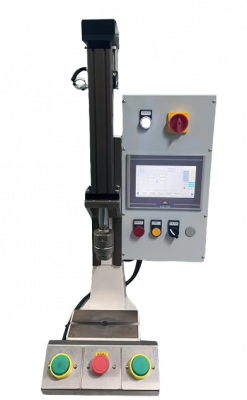

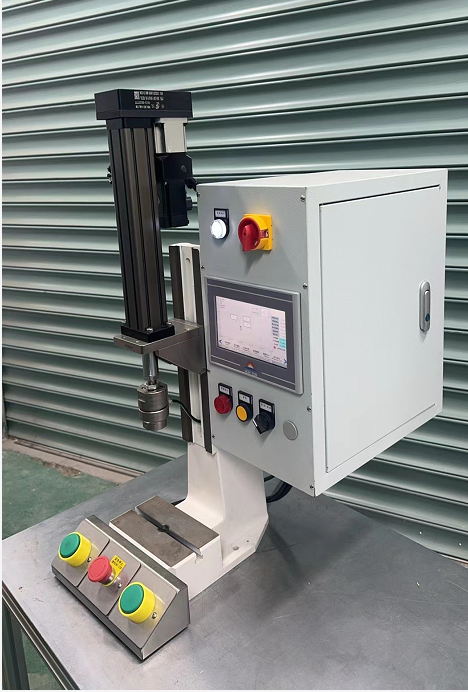

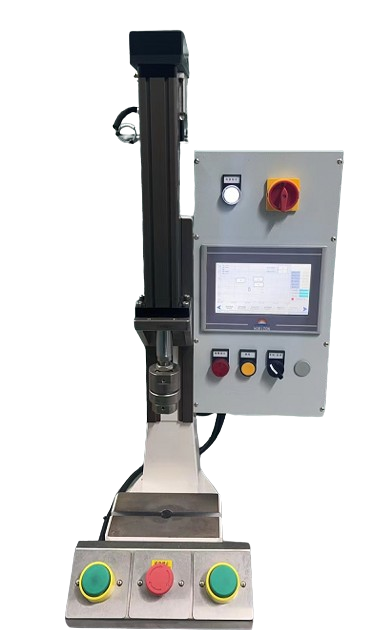

Cервопресс LM-0.1T-100

Настольный сервопресс с мониторингом кривой давления/перемещения

Настольный сервопресс отличается высокой точностью перемещения, контролируемым давлением процесса, сборкой кривых процесса запрессовки в режиме реального времени, компактными размерами и весом. Он широко используется в производстве автозапчастей, автомобильной электроники, металлообработке (малых размеров), медицинских инструментов, сборке двигателей (подшипников, статора, ротора, магнитов) и других процессах, требующих точной сборки.

Cервопресс сочетает в себе точность и универсальность, что делает его идеальным решением для задач, требующих детального мониторинга давления и перемещения. Сбор кривых в режиме реального времени обеспечивает оптимальный контроль качества, а удобная конструкция упрощает эксплуатацию. Он настраиваемый, компактный и отвечает различным промышленным требованиям, обеспечивая надежную работу при небольшой занимаемой площади.

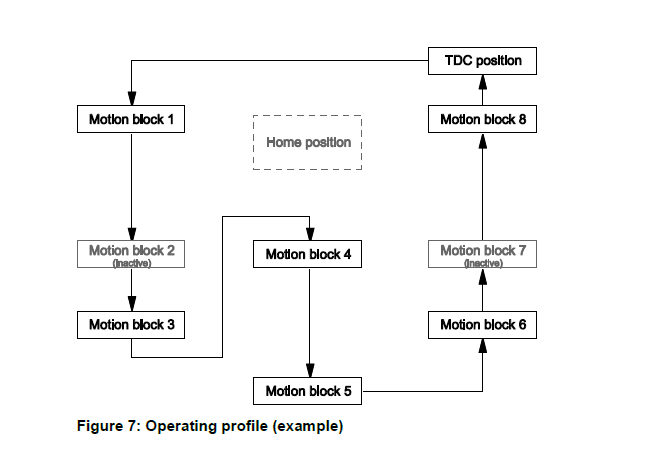

Рабочий процесс пресса (можно задать 8 подвижных блоков для всего процесса, для каждого из которых можно задать рабочий режим и скорость). После настройки пресс работает в соответствии с активированным подвижным блоком, в конечном итоге возвращаясь в положение верхней мертвой точки (ВМТ).

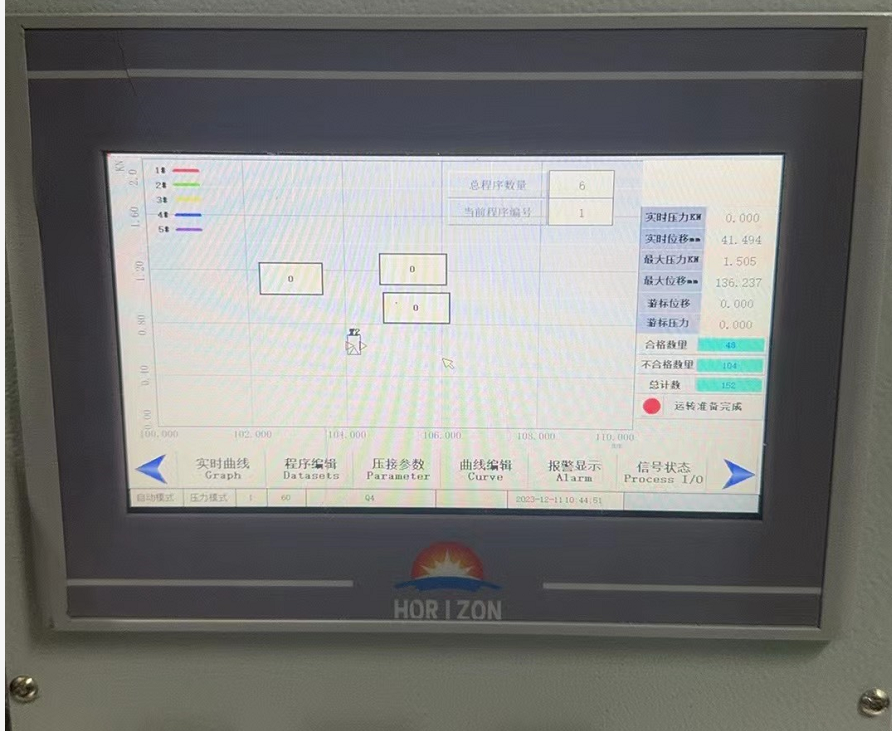

Получение кривой пресса

Кривая в реальном времени

Давление в реальном времени: отображение значения давления в реальном времени

Смещение в реальном времени: отображение значения смещения в реальном времени

Максимальное давление: максимальное значение давления в процессе установки пресса

Максимальное смещение: максимальное значение смещения в процессе установки пресса

Координаты точки смещения: отображение значения координат смещения мыши в интерфейсе текущей кривой, используемое для измерения данных на кривой

Настройки окна мониторинга

Окна мониторинга: увеличение окон мониторинга в ключевых областях, где требуется контроль качества продукции. Нарисуйте на графике прямоугольник из левого верхнего угла в правый нижний, а затем отобразите интерфейс изображения. Его функция заключается в установке двух зон допуска в нарисованной прямоугольной области, а именно зоны допуска давления и зоны допуска смещения, для обеспечения контроля качества процесса опрессовки. Этот прибор может одновременно настраивать 5 окон контроля в соответствии с фактическими потребностями продукта. Зелёная стрелка за пределами прямоугольной рамки указывает на то, что вход в окно контроля разрешён; красный крестик за пределами прямоугольной рамки указывает на то, что вход в окно контроля запрещён; зелёная стрелка внутри прямоугольной рамки указывает на то, что выход из окна контроля разрешён; красный крестик за пределами прямоугольной рамки указывает на то, что выход из окна контроля запрещён;
