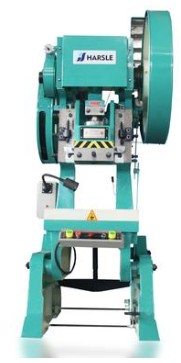

Кривошипный пресс Harsle J23-16T
Штамповочный пресс применяется там, где необходимо пробить определенный рельефный образ на листе металла, придать ему необходимую форму, проделать в нем отверстия, причем последние могут быть как сквозными, так и нет.
Основными комплектующими элементами штамповочного пресса являются двигатель, система передачи и исполнительный механизм, осуществляющий пробивание образа на листе металла. Двигатель и система передачи вместе создают привод оборудования, отвечающий за функционирование всего пресса. Отличительной особенностью привода является то, какая связь реализуется в штамповочном прессе между двигателем и исполнительным механизмом, в данном случае - это механическая связь. Другими основными деталями пресса выступают валки, ползун, траверса, ролики для совершения возвратно-поступательных движений.
Основным движущим элементом оборудования является привод, который оказывает непосредственное воздействие на ползун посредством вращательных движений. Благодаря этому ползун начинает совершать возвратно-поступательные движения, тем самым обрабатывая поверхность металлического листа, расположенного на рабочем столе.

ПОЛЗУН ПРЕССА

ОСНОВНОЙ МОТОР

ГЛАВНЫЙ ВАЛ

РЕГУЛИРОВКА ВЫСОТЫ ПОЛЗУНА

ШКАЛА РЕГУЛИРОВКИ

ЗАПУСК ОТ ОДНОВРЕМЕННОГО НАЖАТИЯ ДВУХ КНОПОК

ЛАМПА ОСВЕЩЕНИЯ РАБОЧЕГО СТОЛА

БОЛЬШОЕ ЗУБЧАТОЕ КОЛЕСО

КЛЕЩИ ДЛЯ ПОДАЧИ ЗАГОТОВОК
Номинальное усилие пресса, кН
|
160 |
Ход ползуна(стола), мм
|
60 |
Размеры стола, мм
|
280х450 |
Потребляемая мощность, кВт
|
2,2 |
Габаритные размеры, мм
|
1400х780х1720 |
Масса, кг
|
700 |
- Клещи для подачи заготовок
Дополнительная комплектация
- Пневматическое подающее устройство листа
- Подающее устройство с сервоприводом
- Разматыватель рулона
