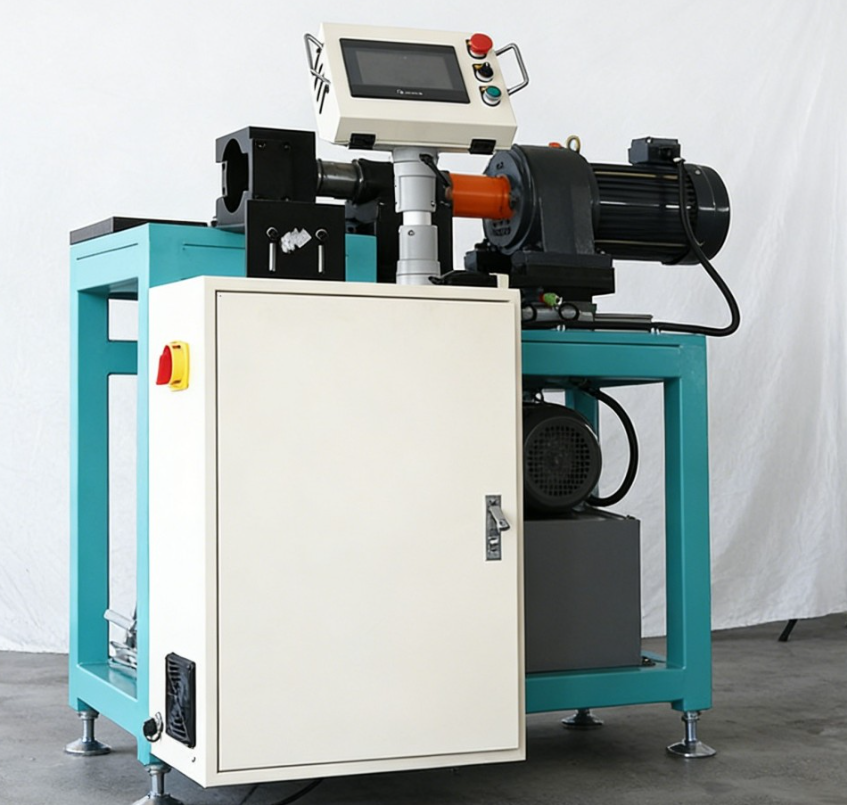

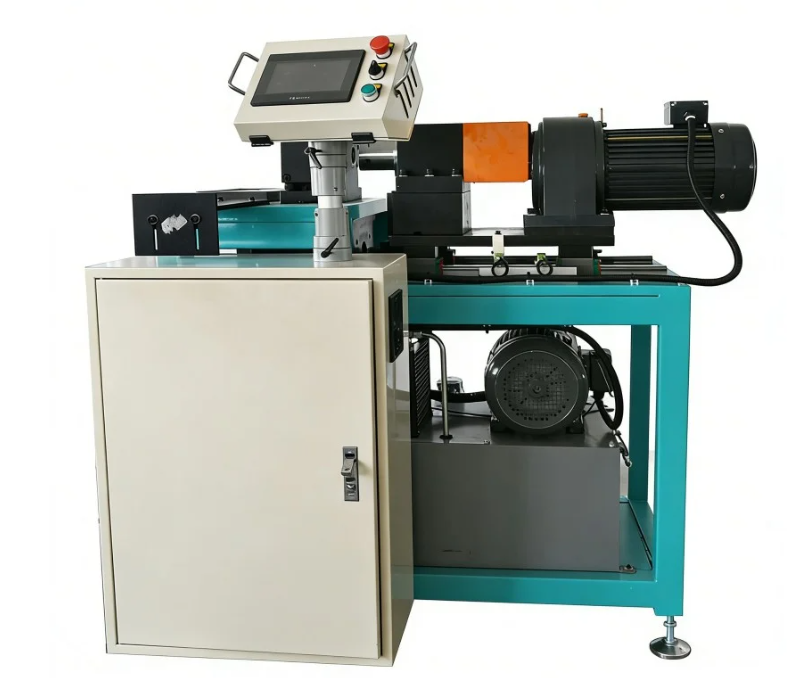

Станок для пробивки и фланцевания труб CKJ-43

Автоматические гидравлические станки для пробивки труб и фланцевания отверстий

Предназначен для эффективного формирования отверстий в металлических трубах. В состав станка входят: процессы штамповки, фланцевания и пробивки в рамках одной операции, что позволяет формировать усиленные отверстия за один шаг.

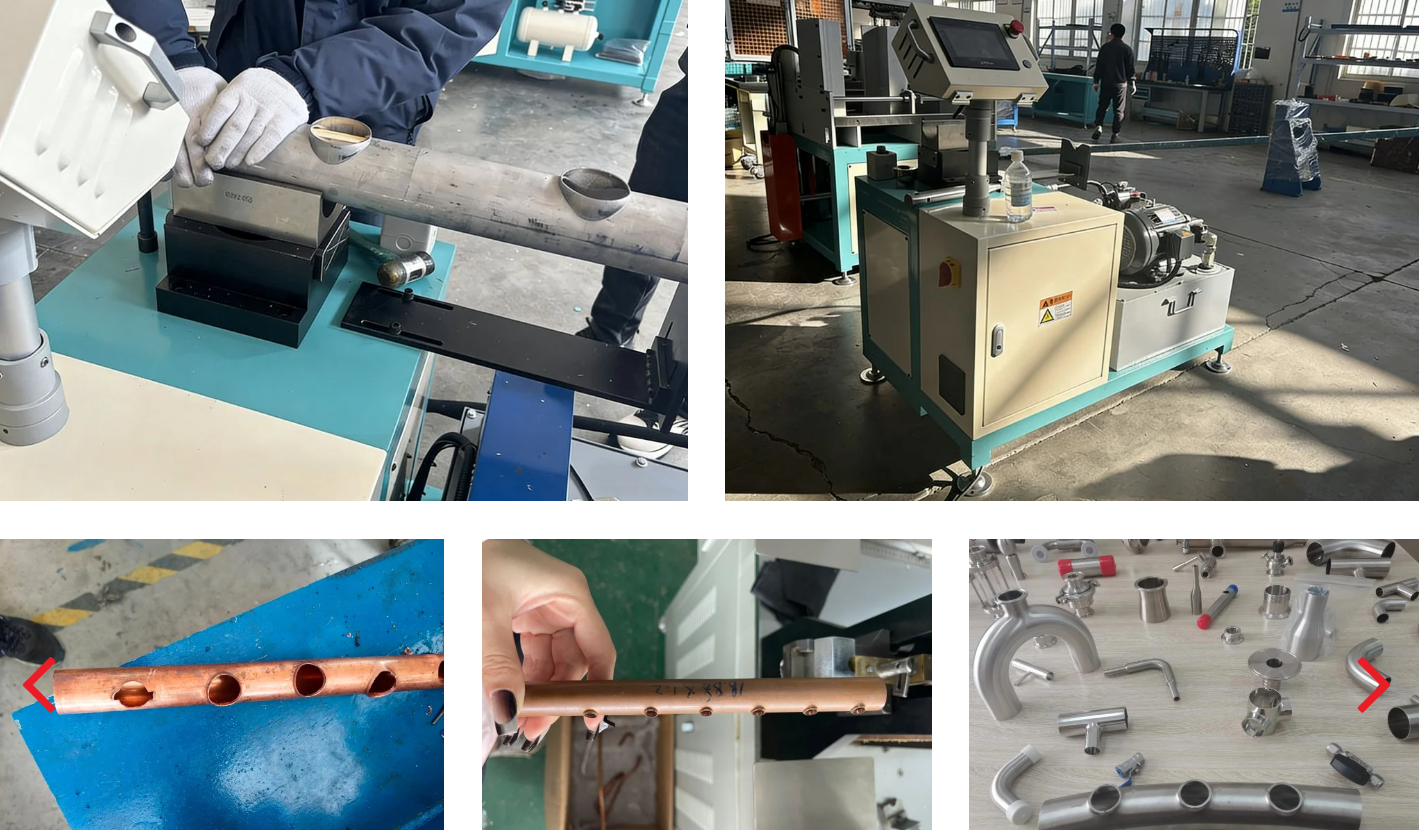

Этот станок подходит для трубы из меди, алюминия и углеродистой стали и широко используется в таких отраслях, как... холодильное оборудование, системы отопления, вентиляции и кондиционирования, теплообменники и производство бытовой техники..

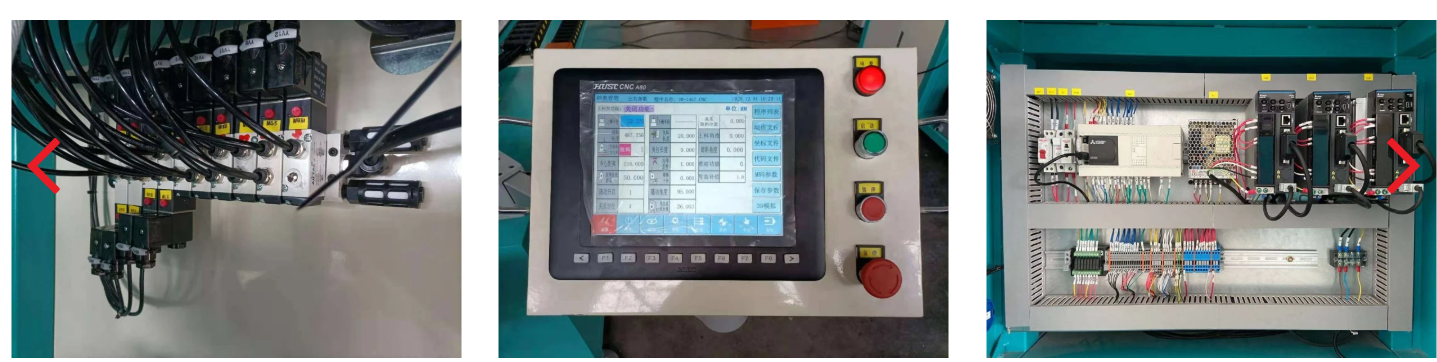

Оснащен Система управления ПЛК, сенсорный интерфейс и сервопривод позиционирования.Серия CKJ обеспечивает высокую точность, стабильное качество формования и надежную работу при серийном производстве.

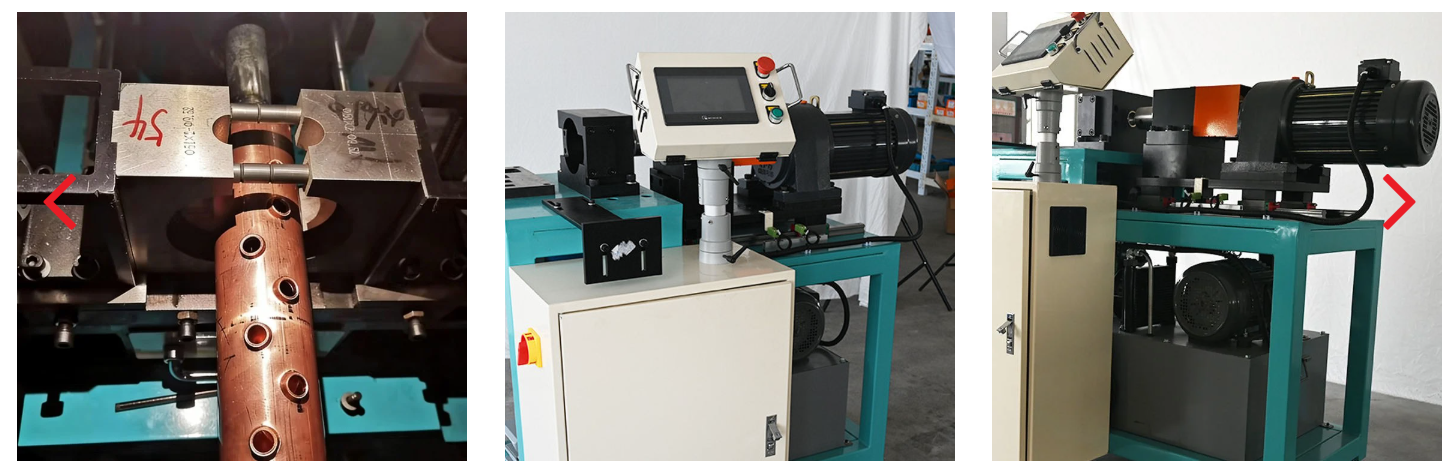

Машина выполняет пробивка с последующей локализованной пластической деформацией образуя приподнятый воротник (фланцевое отверстие) вокруг проема. Такая конструкция повышает прочность отверстия и подходит для дальнейших процессов сборки, таких как вставка трубок или сварка.

• Интегрированный процесс штамповки и фланцевания:
  Объединяет пробивку отверстий и фланцевание (обшивку воротником) в один цикл, сокращая количество этапов обработки и повышая эффективность.
• Высокая точность позиционирования:
  Система позиционирования с сервоуправлением и точностью до ±0,1 мм обеспечивает стабильное расположение отверстий и высокое качество формования.
• Гидравлическая приводная система:
  Обеспечивает стабильное и мощное формовочное усилие, подходящее для различных материалов и толщин стенок.
• Широкая совместимость материалов:
  Способен обрабатывать трубы из меди, алюминия и углеродистой стали.
• Высокая эффективность производства:
  Цикл обработки составляет приблизительно 5–8 секунд на одно отверстие, что подходит для массового производства.
• Модульная модельная линейка:
  Доступно для труб диаметром от от Φ10 мм до Φ80 ммохватывает области применения от малого до большого диаметра.

• Модели малого диаметра (Φ10–Φ43 мм):
  Подходит для прецизионных работ с медными и алюминиевыми трубами, обеспечивая равномерное формирование отверстий.
