Станок для гибки арматуры СГА-1М

Конструкция Станка СГА-1М

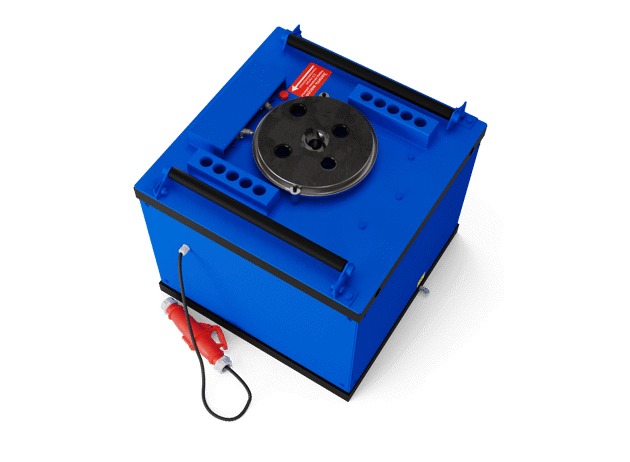

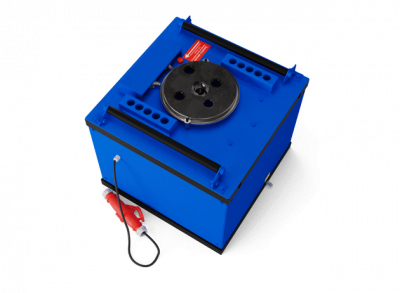

Станок состоит из сварной рамы, на которую крепится электродвигатель на каретке натяжения, рабочая плиты с подвешенным на ней червячным редуктором, который соединяется клиноременной передачей с электродвигателем. На центральный вал, выходящий на рабочий стол, крепится гибочный диск.

Принцип работы

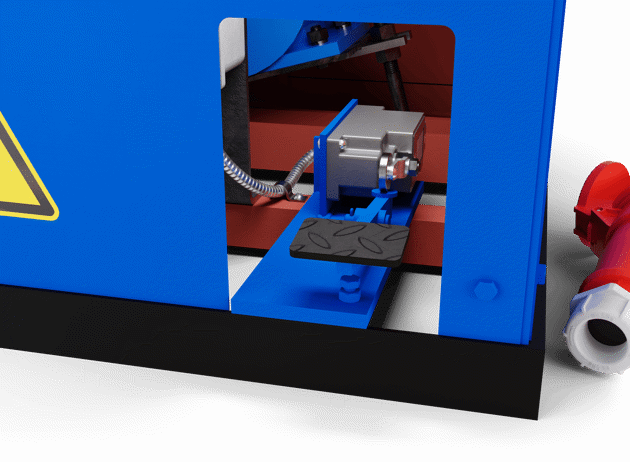

При нажатии на педаль, электродвигатель запускается и передаёт вращение на червячный редуктор. Гибочный диск с оснасткой, прикреплённый к центральному валу начинает вращение из исходного положения. Кулачки, выставленные на диске, управляют остановкой и возвратом -- первое срабатывание включает реверс, а второе останавливает гибочный диск в исходном положении.

Порядок работы, использование оснастки

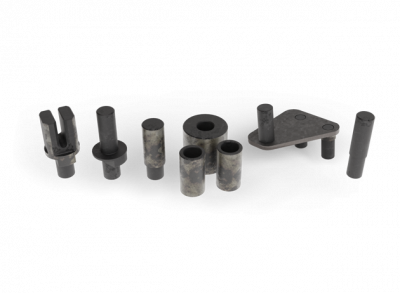

Пруток укладывается на гибочный диск между центральным пальцем с роликом, гибочным пальцем и упорным штырем с обкатывающим роликом.При вращении диска гибочный палец заклинивает пруток и изгибает его вокруг ролика на угол, задаваемый установкой кулачка. При возврате диска гибочный палец освобождает согнутый пруток и останавливается после нажатия вторым кулачком на второй конечный выключатель.

Изделия из прутков арматуры радиусом гиба 52,5 мм и 27,5 мм, изгибаются вокруг соответствующего ролика, а радиусом 20 мм - непосредственно вокруг центрального пальца. Изделия из прутков диаметром до 14 мм с внутренним радиусом 12 мм изгибаются при установке вилки, кронштейна и обкатывающего ролика.

Преимущества станка СГА-1М

Просты и надежны в эксплуатации;
Широкий рабочий диапазон температур (климатическое     исполнение У2, -50 .... +45 С);
Оснастка, обеспечивающая широкие возможности для изготовления различных элементов;
Откидывающиеся рольганги для гибки пакетом в Вилке.
