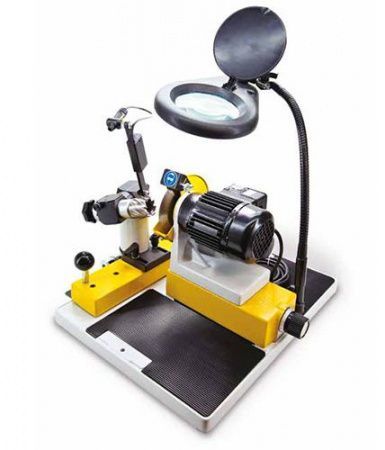

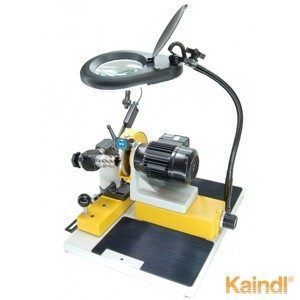

Станок для заточки корончатых сверл Kaindl KBS-2
Станок KBS-2 предназначен для заточки осевого торцевого многорезцового инструмента:
- корончатых фрез (сверл)
- концевых фрез
- машинных сверл для сверлильно-присадочных станков
- и другого осевого многорезцового инструмента требующей заточки по торцевой части и прямолинейной заточки боковой поверхности.

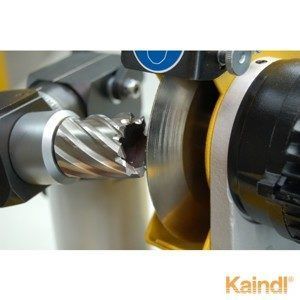

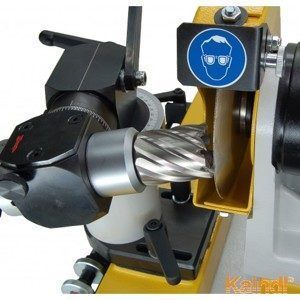

Станок может затачивать резцы по передней и задней грани, а так же межрезцовые впадины, полностью формировать геометрию резцов фрезы со сломанными зубьями.
Модель KBS-2 имеет два подвижных суппорта. Перемещение поперечного суппорта (по оси X) с мотором и заточным кругом осуществляется при помощи высокоточного ходового винта с рукояткой. Этой регулировкой задается толщина сошлифовываемого слоя. Перемещение второго суппорта (по оси Y) осуществляется вручную до регулируемого ограничителя хода. Упор имеет винтовую точную регулировку для настройки глубины захода заточного круга и демпфер для замедления движения в конце рабочего хода и предотвращения жесткого удара упора об ограничитель хода. На этом суппорте установлена регулируемая стойка с угловой головкой с поворотным делительным устройством для базирования затачиваемого инструмента и поворота его на определенный шаг резца. Угловая головка имеет плавную регулировку по двум осям (вертикальной и горизонтальной) что позволяет ее установить под любым углом по отношению к заточному кругу. Делительное устройство имеет сменные делительные кольца, устанавливаемые соответственно количеству резцов затачиваемого инструмента. Съемная вертикальная стойка угловой головки может регулироваться в поперечном направлении по отношению к перемещению суппорта, что позволяет настраивать станок на различную длину инструмента. Установка затачиваемого инструмента в патроне может быть произведена по лазерному указателю, входящему в стандартное оснащение станка.Станок оснащен быстросъемными фланцами, что позволяет быстро менять круги разной зернистости, формы и материала без переустановки круга на фланцах и потери точности установки круга.
Частота вращения, об/мин
|
2840 |
Макс. длина заготовки, мм
|
100 |
Макс. Ø заготовки, мм
|
100 |
Типоразмер заточного круга, мм
|
125х20х20 |
Потребляемая мощность, кВт
|
0.12 |
Габаритные размеры, мм
|
500х450х310 |
Масса, кг
|
29 |
-10903 прецизионная оптика с подсветкой - 1 шт.
-10890 корундовый шлифовальный круг 125x20x20мм зернистость K80 - 1 шт.
-11662 цанга ER32 Ø 10 мм - 1 шт.
- 11096 лазерный указатель для первоначальной установки инструмента в патроне - 1 шт.
- 10984 делительное кольцо Ø 45 мм Т-8 - 1 шт.
-10899 быстросъемные фланцы для шлифовального круга - 2 шт.
- инструкция на русском языке - 1 шт.
