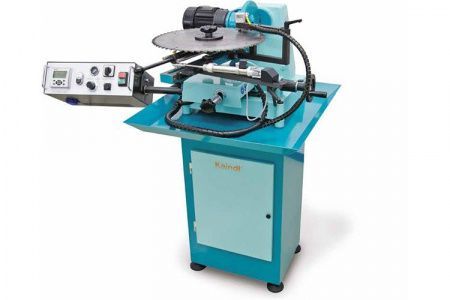

Станок для заточки дисковых пил Kaindl SSG 600 ADC
На данном станке можно заточить большинство дисковых пил:
- для раскроя ламинированного и не ламинированного ДСтП, МДФ, фанеры, ДВП
- для продольного, поперечного и смешанного пиления древесины
- для продольного пиления древесины с боковыми фуговальными ножами
- для пиления пластмасс
- для пиления цветных металлов (с отрицательным передним углом заточки)
- для пиления стального профиля
- и.др.
Позиционирование затачиваемого зуба пилы осуществляется с помощью толкателя и демпфирующего упора, что гарантирует равномерную заточку каждого зуба. Подача пильного диска на заточной круг происходит прямолинейно по прецизионным направляющим, благодаря чему исключаются, какие-либо, отклонения в геометрии затачиваемого зуба.
Типы зубьев, затачиваемые на станке SSG-600:
- F прямые зубья
- WS попеременно-скошенные
- ТR трапециевидные
- TR-F тапеция-прямой зуб
- FZ полутрапециевидные зубья
- DS треугольные зубья
- по металлу – типы А, В, С, AW, BW (только плоскостная заточка)
- HZ дупловит (только по задней грани)
Станок SSG-600 может поставляться в следующих исполнениях:
- SSG-600 A-DC полуавтоматическое настольное исполнение. Настройка продольных, поперечных углов заточки, шага зубьев и величины съема осуществляется вручную. Процесс заточки происходит автоматически.
- SSG-600 A-DC полуавтоматическое исполнение на тумбе. Настройка продольных, поперечных углов заточки, шага зубьев и величины съема осуществляется вручную. Процесс заточки происходит автоматически. Данная комплектация оснащена тумбой с поддоном и емкостью для сбора охлаждающей жидкости и может быть оснащена устройством для подачи охлаждающей жидкости.
- SSG-600 A-DC полуавтоматическое исполнение на тумбе со струйным устройством подачи охлаждающей жидкости с электрическим насосом. Настройка продольных, поперечных углов заточки, шага зубьев и величины съема осуществляется вручную. Процесс заточки происходит автоматически с охлаждением СОЖ.
Частота вращения, об/мин
|
2850 |
Типоразмер заточного круга, мм
|
150х20 |
Диаметры затачиваемых пил, мм
|
100-600 |
Потребляемая мощность, кВт
|
0.18 |
Масса, кг
|
120 |
- - 10973 алмазный заточной круг D76 150х5х1,5х20 мм - 1 шт.
- - 10796 фланцы для заточного круга - 1 шт.
- - 11014 зажимной фланец 45х20 мм для пил малого диаметра - 1 шт.
- - 10798 зажимной фланец 100х20 мм для пил большого диаметра - 1 шт.
- - 10793 комплект переходных колец для посадочных отверстий пил 25/30/32/35/40/50/70/75 мм - 1 комп.
- - 16407 толкатель для пил 100-150 мм - 1 шт.
- - 10808 толкатель для пил 150-600 мм - 1 шт.
- - комплект инструмента - 1 комп.
- - инструкция по эксплуатации - 1 шт.
