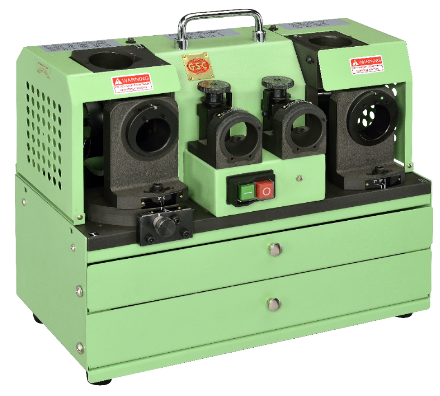

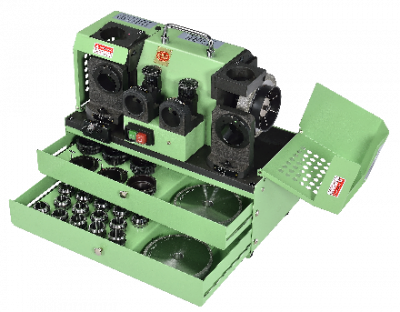

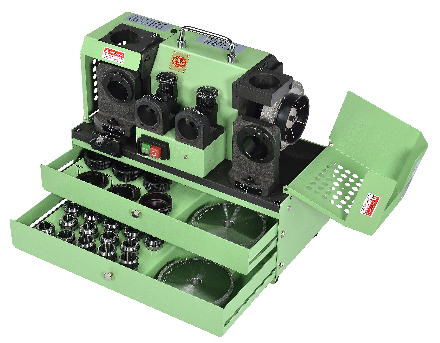

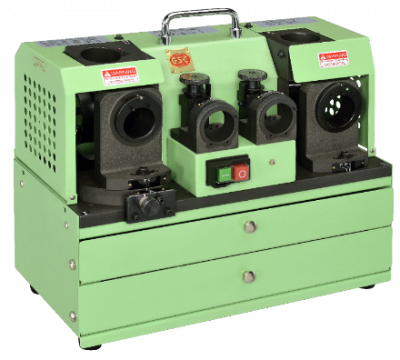

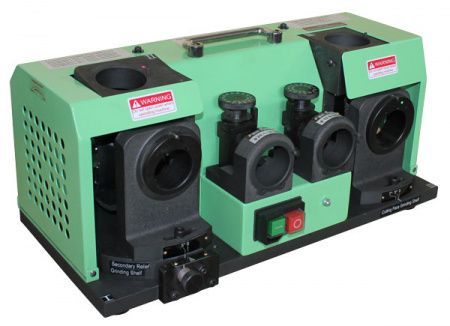

Станок для заточки фрез GSC GS-26
Настольный заточной станок GS-26 предназначен для заточки 2, 3, 4-х зубых концевых фрез из инструментальной стали и твердых сплавов диаметром от 10.1 до 26.0 мм. Заточка инструмента производится эльборовым или алмазным кругами.
В стандартный комплект станка входит два устройства для подключения вытяжной вентиляции.
Благодаря малому весу и габаритам заточной станок GS-26 мобилен и прост в переноске, а благодаря подключению к стандартной бытовой электросети напряжением 220 вольт можно выполнять заточные работы в бытовых условиях, гараже, или в небольшой мастерской.
Особенности станка GS-26:
-
Два устройства для подключения вытяжной вентиляции;
-
Высокая точность шлифования в пределах 0,02 мм;
-
Доступность центральной резки;
-
Шлифование в пределах 1 минуты;
-
Высокопроизводительный двигатель;
-

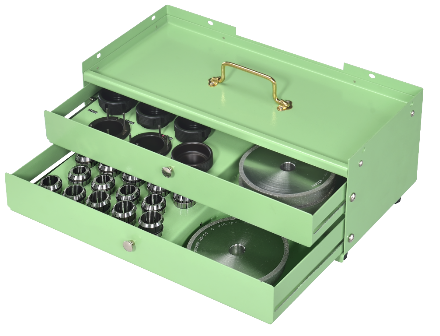

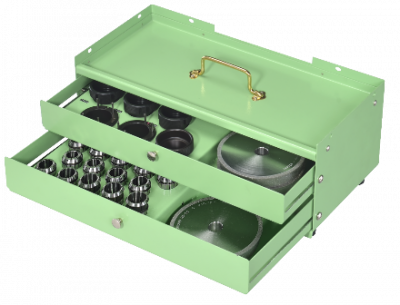

Компактный ящик для инструментов.
Вид затачиваемого инструмента
В процессе заточки осуществляется проточка канавок, заточка главного и вспомогательного задних углов.
Этапы заточки инструмента
Заточка инструмента осуществляется в три этапа:
1. Заточка фрезы по задней поверхности.
2. Проточка канавок.
3. Формирование заходности фрезы.
Конструкция станка позволяет менять отрицательный угол при вершине фрезы в заданных диапазонах, что позволяет получать необходимую геометрию инструмента для конкретных задач.
Частота вращения, об/мин
|
4600 |
Виды затач. инструментов
|
фрезы |
Система охлаждения
|
опция |
Система отсоса пыли
|
опция |
Диаметры затач. свёрл, мм
|
10,1 - 26 |
Габаритные размеры, мм
|
425 х 225 х 200 |
Масса, кг
|
28 |

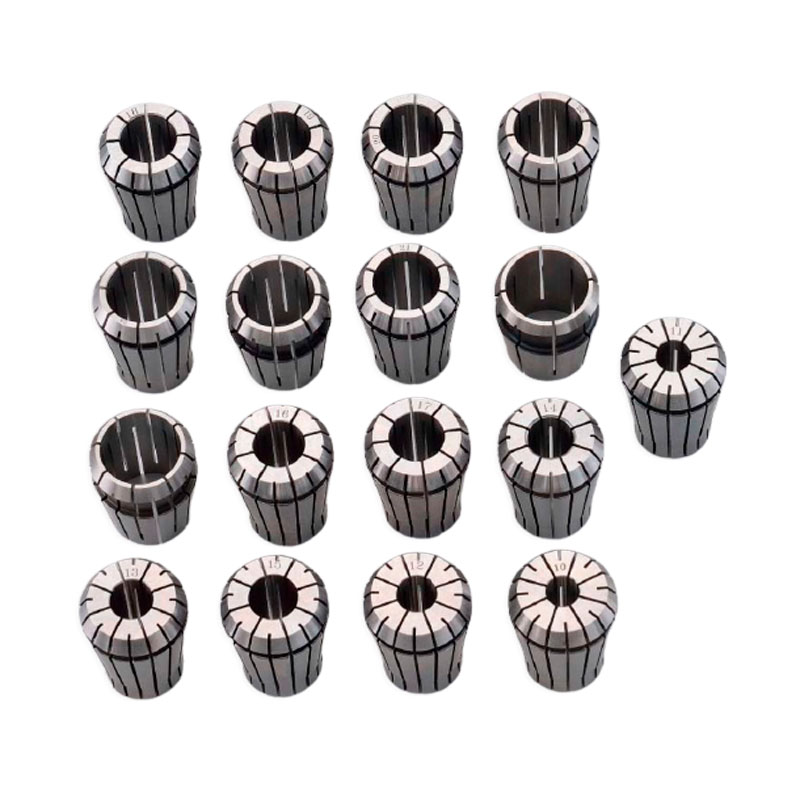

- Комплект цанг Ø 10/11/12/13/14/15/16/17/18/19/20/21/22/23/24/25/26 мм
- Патрон (1 шт.)
- Оправка (3 шт.)
- Вспомогательные втулки (4 шт.)
- Алмазные шлифовальные круги SD #200A для Ø 10,0-13,0 мм, SD#200В для Ø 13,1-16,0 мм, SD #200С для Ø 16,1-20,0 мм, SD #200 D для Ø 20,1-26,0 мм, SD #200F (5 шт.)
- Ключи шестигранные 3 мм, 5мм
