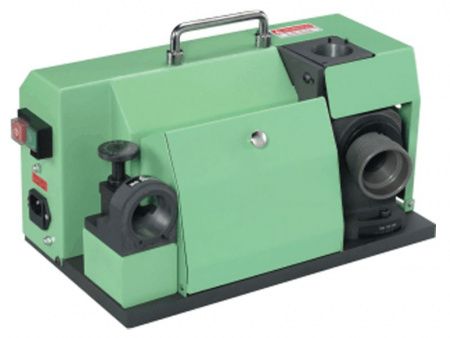

Станок для заточки сверл GSC GS-22
Описание
Заточный станок – специализированное оборудование, предназначенное для заточки различных типов режущего инструмента (в т.ч. многолезвийного), изготовленного из сплавов повышенной прочности и инструментальной стали.
Настольный заточной станок GS-22 предназначен для заточки сверл по листовому металлу диаметром от 12 до 26 мм эльборовым и алмазным кругами. Заточной настольный станок CG-22 имеет устройство для подключения вытяжной вентиляции.
Малый вес и габариты станка обеспечивают его мобильность. Работает от бытовой электросети 220В, это позволяет осуществлять работы по заточке на дому, гараже, или в небольшой мастерской.
Настольный заточной станок GS-22 предназначен для заточки сверл по листовому металлу диаметром от 12 до 26 мм эльборовым и алмазным кругами. Заточной настольный станок CG-22 имеет устройство для подключения вытяжной вентиляции.
Малый вес и габариты станка обеспечивают его мобильность. Работает от бытовой электросети 220В, это позволяет осуществлять работы по заточке на дому, гараже, или в небольшой мастерской.
Вид затачиваемого инструмента
Заточка занимает минимум времени от 30 до 60 секунд и не требует специальной квалификации персонала, стойкость инструмента после заточки на таком станке увеличивается в несколько раз.
Принцип заточки
Заточка инструмента осуществляется в два этапа - по задней поверхности с затыловкой и подточка поперечной режущей кромки:
1. Затыловка производится благодаря конструкции гнезда с эксцентриситетом и наклонной под углом к передней поверхности.
2. При подточке поперечной режущей кромки (перемычки) можно варьировать ее величину, при помощи металлических шайб.
Характеристики
Частота вращения, об/мин
|
3280 |
Виды затач. инструментов
|
сверла |
Система охлаждения
|
опция |
Система отсоса пыли
|
опция |
Диаметры затач. свёрл, мм
|
12-26 |
Углы заточки свёрл, °
|
160 - 180 |
Габаритные размеры, мм
|
365 х 204 х 223 |
Масса, кг
|
19 |
- Цанги Ø12-126 мм - 15 шт
- Цанговый зажим - 1 шт
- Ключи шестигранные 3 мм и 5 мм
- Устройство для подключения вытяжной вентиляции
- Приспособление для определения угла при вершине
- Руководство по эксплуатации на русском языке
