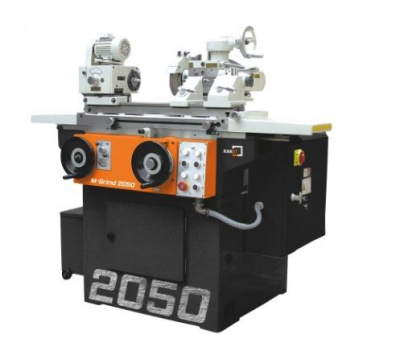

Универсальный заточный станок M-Grind 2050
Многофункциональный универсальный шлифовальный станок M-Grind позволяет шлифовать как наружные и внутренние, так и конические плоскости тел вращения. С помощью станка M-Grind возможно производить простую заточку инструмента (заточку ножей, разверток и токарных резцов), а также легкое шлифование плоских поверхностей.
Шпиндельный узел
Установка шпинделя на 3-х сегментных подшипниках скольжения обеспечивает минимальное температурное влияние и высокое качество шлифования
Система подач
Гидравлическая подача стола (в продольном направлении) с автоматической сменой направлений. Гидро-механическое продольное перемещение от маховика со скорость подачи до 7 м/мин
Шлифовальная бабка
Специальная конструкция шлифовальной бабки позволяет одновременное использование двух различных шлифовальных кругов. Регулировка шлифовальной бабки возможна как в поперечном направлении, так и по высоте. Кроме того, возможен поворот шлифовальной бабки вокруг вертикальной оси
Скорость вращения
Диапазон вращения шпинделя шпиндельной бабки имеет 3 различные скорости (110, 200, 300 об/мин). Скорость вращения легко переключается на коробке скоростей.
|
Типоразмер заточного круга, мм
|
200x20x75 |
|
Потребляемая мощность, кВт
|
2,525 |
|
Габаритные размеры, мм
|
11520x1130x1117 |
|
Масса, кг
|
1300 |
|
3-х кулачковый патрон |
|
|
Устройство внутреннего шлифования вкл. |
|
|
Система подачи СОЖ |
|
|
Поводки |
|
|
Шлифовальный круг |
|
|
Центр |
|
|
Балансировочный стенд |
|
|
Левая и |
|
|
Тиски для плоского |
|
|
Конус |
|
|
Пружинный упор |
|
|
Приспособление для правки |
|
|
Система вытяжки |
|
|
Автоматическая |
|
|
Инструкция по эксплуатации |
