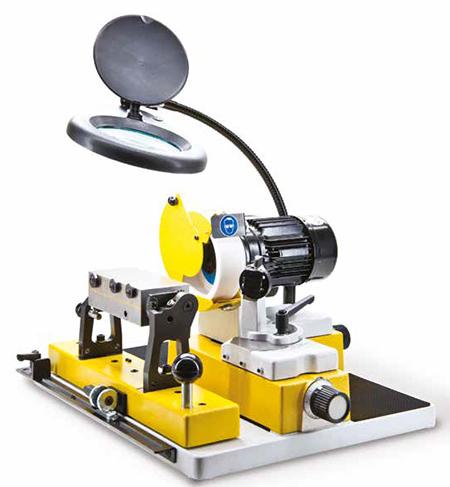

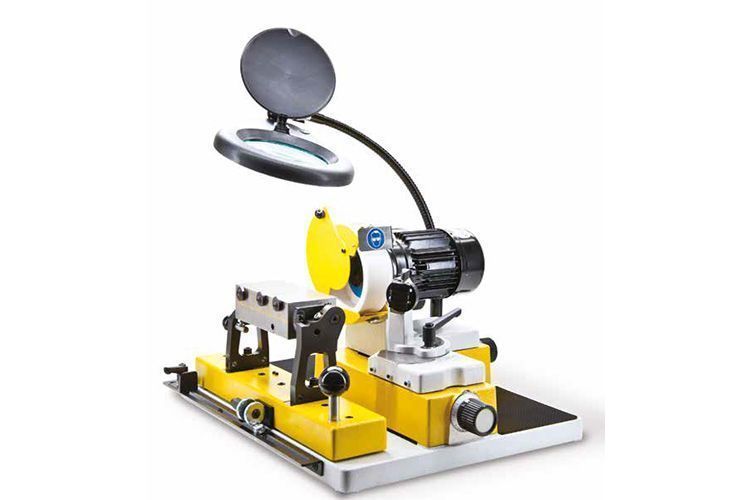

Универсальный заточный станок Kaindl SZ-BSM 20
Данный станок создан на базе сверлозаточного станка BSM-20 с дополнительной системой базирования — подвижный наклоняемый магнитный стол.
Универсальный станок SZ-BSM-20 предназначен для заточки различного режущего инструмента для металлообработки, деревообработки,
и др. видов производств.
Станок оснащен двумя основными системами базирования затачиваемого инструмента:
- устройство с самоцентрирующей призмой для крепления осевого инструмента (сверла, фрезы) с цилиндрическим хвостовиком диаметром от 2 до 20 мм
- магнитный подвижный угловой стол для крепления различных инструментов и дополнительной оснастки.
Так же опционально станок можно оснастить дополнительными устройствами для базирования и заточки инструментов:
Z-приспособление с цанговым патроном ER32, двухосевой угловой системой и делительной системой для заточки различного осевого инструмента:
- концевые фрезы
- метчики- развертки
- мебельные сверла для сверлильно-присадочных станков сквозные и глухие
- и др. осевой инструмент
SVR приспособление для базирования и заточки:
- цековки
- граверы
- инструмент, требующий игольчатую заточку
- и др. инструмент требующий цилиндрическую или коническую заточку
Универсальное зажимное призматическое приспособление для крепления различного инструмента прямоугольного и круглого сечений, позволяет точить, например, пробивной инструмент (пуансоны/матрицы).
Специальные магниты для твердого сплава позволяют точить сменные твердосплавные пластины.
Механические держатели для ножей и сменных пластин резцов.
Частота вращения, об/мин
|
2480 |
Типоразмер заточного круга, мм
|
125×40×20 |
Диаметры затач. свёрл, мм
|
20 |
Потребляемая мощность, кВт
|
0.120 |
