Универсальный заточный станок Dieselland ТОМ-5
Станок модели TOM5 предназначен для заточки притиров и других тел вращений (сверл, фрез, кернов и др.) с любым диапазоном углов с установкой их в призмы-держатели.
В качестве рабочего инструмента в станке используются абразивный (заточный) камень в виде чашки.

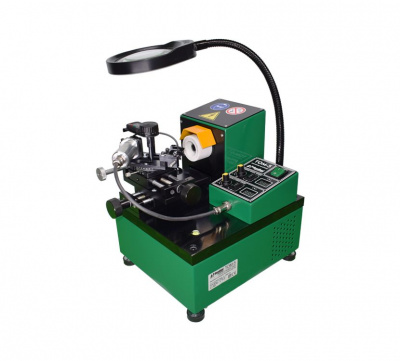

Заточный станок ТОМ-5 состоит из основания (поз.13). На основании установлен перемещаемый стол по оси Х (поз.1), перемещаемый стол по оси Y (поз.2),поворотный стол (поз.5) с эл.приводом тела вращения (поз.6) , призмами (поз.9) и угломером (поз.7). На корпусе призм имеется упор (поз.4) для установки притира (тела вращения) (поз.10). На основании слева установлен корпус с электродвигателем и абразивным камнем (поз.5), справа находится блок управления (поз.14) на котором установлена панель управения (поз.15) . Светодиодная лампа подсветки с линзой увеличения (поз.8) установлена на основание за блоком управления. Внутри корпуса станка (поз.3) установлены блоки питания с платами управления.
Станок установлен на регулируемые амортизационные ножки (поз.12). На основании установлен уровень (поз.11) для контроля за правильной установкой станка. Для защиты от искр и абразива при работе с камнем (поз.14) на корпусе электродвигателя установлена защита окрашенная в желтый цвет (поз.17)
С задней стороны станка находится разъем для подключения кабеля питания 220 вольт, выключатель подсветки диодной лампы и розетка 220 вольт с защитной крышкой для дополнительных устройств.
Частота вращения, об/мин
|
12000 |
Потребляемая мощность, кВт
|
0,3 |
Габаритные размеры, мм
|
335 х 250 x 300 |
Масса, кг
|
22 |
Артикул | Наименование | Количество |
TOM-5 | Заточный станок для правки притиров и других тел вращения | 1 шт |
DL-NG31246 | Держатель карандаша правки камня | 1 шт |
DL-NG31309 | Карандаш для правки абразивного круга | 1 шт |
DL-NG31196 | Шкив для установки притира Ø 6.8 мм | 1 шт |
DL-NG31264 | Шкив для установки притиров распылителей Ø 3 мм | 1 шт |
DL-NG31264-01 | Шкив Ø 4 мм | 1 шт |
DL-NG31264-02 | Шкив Ø 5 мм | 1 шт |
DL-NG31515 | Калибр прямой 6х60 мм | 1 шт |
— | Кабель питания 220 Вольт | 1 шт |
— | Паспорт / техническое описание / инструкция по эксплуатации / гарантийный талон | 1 шт22 |
