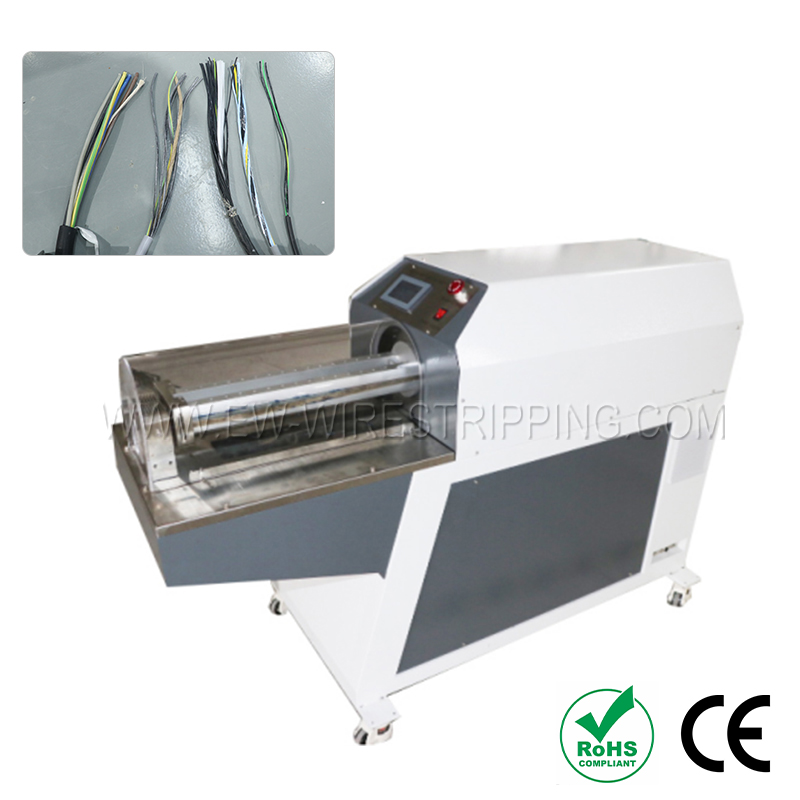

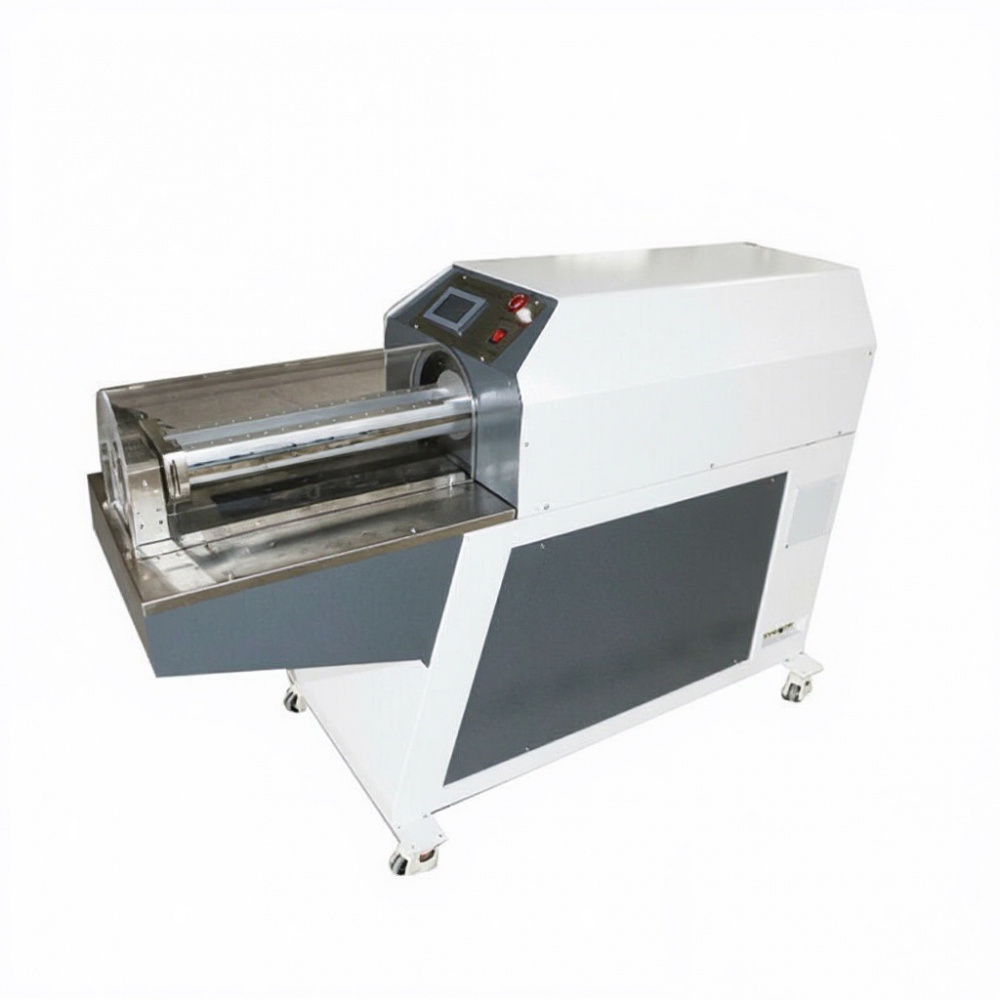

Станок для зачистки коаксиального кабеля EW-10UT-5
Новинки
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Обращаем Ваше внимание на то, что приведенные цены, характеристики и фотографии товаров носят исключительно ознакомительный характер и не являются публичной офертой, определяемой пунктом 2 статьи 437 Гражданского кодекса Российской Федерации.
Описание
● Роторная зачистка кабелей большого диаметра — без следов повреждения оболочки
В EW-10UT-5 используется двойное вращающееся лезвие, которое во время зачистки вращается вокруг оси кабеля, а не давит внутрь с одной стороны. Для кабелей диаметром от 12 до 50 мм роторная резка равномерно распределяет усилие контакта лезвия по окружности кабеля, предотвращая повреждение поверхности оболочки, неравномерную глубину реза и повреждение внутреннего слоя, которые возникают при зачистке толстостенных ПВХ, СЛПЭ или резиновых оболочек кабелей большого диаметра с помощью систем с прямым лезвием.
● Специальное осевое позиционирование для обеспечения постоянной точности длины зачистки
В держателе лезвия используется специальное осевое позиционирующее устройство, которое фиксирует расстояние перемещения лезвия на заданной длине зачистки перед началом каждого цикла вращения. Это гарантирует удаление зачищенной части оболочки на заданную длину (±0,002×L) независимо от изменения внешнего диаметра кабеля в диапазоне 10–50 мм, поддерживая размерную стабильность, необходимую для обжима тяжелых наконечников и установки крупных разъемов.
● Работает со всем спектром кабельных конструкций больших диаметров

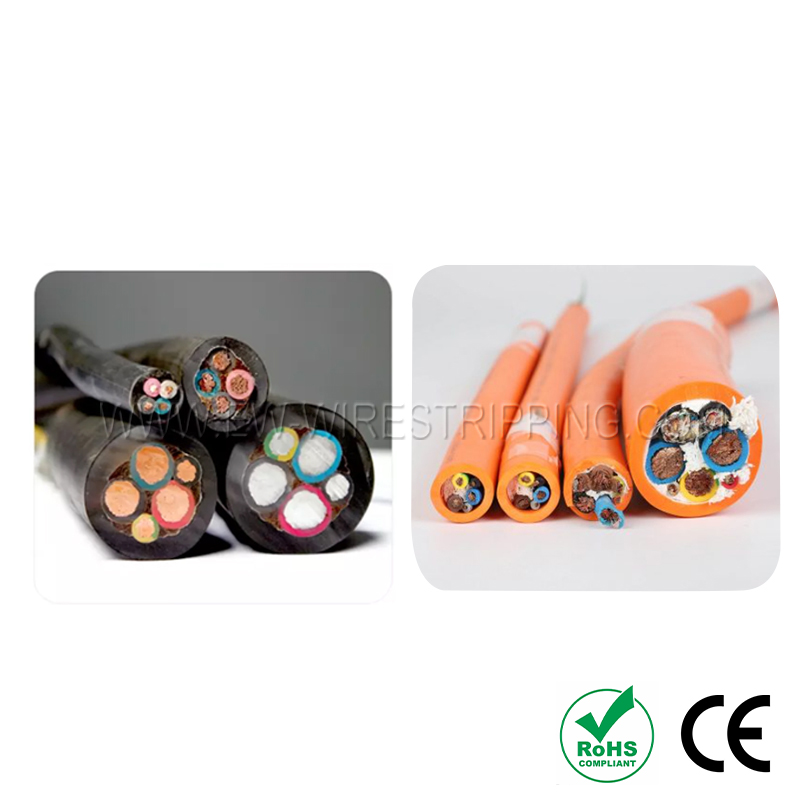

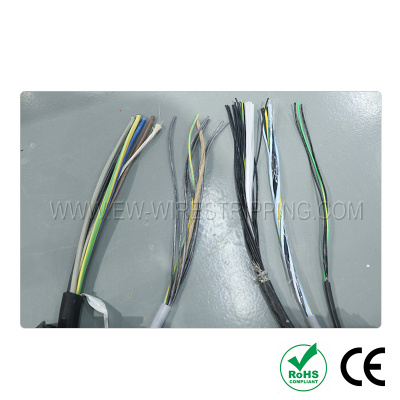

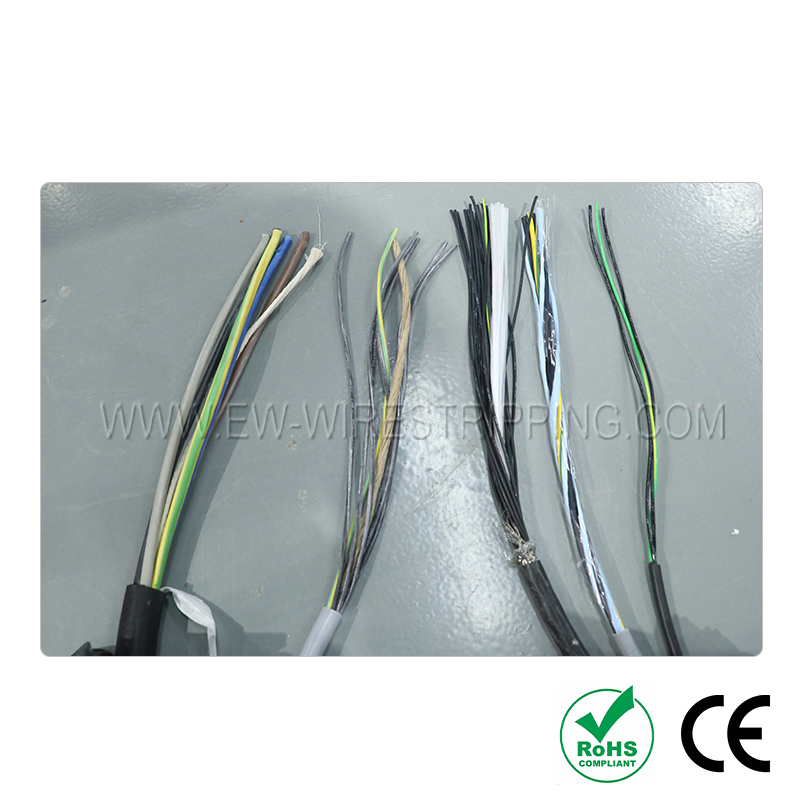

EW-10UT-5 обрабатывает одножильные сплошные провода, многожильные гибкие проводники, кабели в оболочке и плоские кабели с внешним диаметром 12–50 мм — основные конструкции кабелей, используемые в системах распределения электроэнергии, инфраструктуре зарядки электромобилей, кабелях генераторов ветротурбин и системах электроснабжения железнодорожных тяговых линий. Смена инструмента между типами кабелей в этом диапазоне диаметров не требуется.
● Сенсорное управление ПЛК с дополнительным рабочим столом
Все параметры зачистки устанавливаются и сохраняются через сенсорный интерфейс ПЛК. Дополнительный рабочий стол обеспечивает опорную платформу для тяжелых кабельных секций (большие силовые кабели сечением 35–150 мм² обычно весят 0,5–2 кг на метр), предотвращая провисание кабеля во время обработки, которое в противном случае привело бы к ошибкам точности подачи и неравномерному контакту лезвия с длинными полосами.
В EW-10UT-5 используется двойное вращающееся лезвие, которое во время зачистки вращается вокруг оси кабеля, а не давит внутрь с одной стороны. Для кабелей диаметром от 12 до 50 мм роторная резка равномерно распределяет усилие контакта лезвия по окружности кабеля, предотвращая повреждение поверхности оболочки, неравномерную глубину реза и повреждение внутреннего слоя, которые возникают при зачистке толстостенных ПВХ, СЛПЭ или резиновых оболочек кабелей большого диаметра с помощью систем с прямым лезвием.
● Специальное осевое позиционирование для обеспечения постоянной точности длины зачистки
В держателе лезвия используется специальное осевое позиционирующее устройство, которое фиксирует расстояние перемещения лезвия на заданной длине зачистки перед началом каждого цикла вращения. Это гарантирует удаление зачищенной части оболочки на заданную длину (±0,002×L) независимо от изменения внешнего диаметра кабеля в диапазоне 10–50 мм, поддерживая размерную стабильность, необходимую для обжима тяжелых наконечников и установки крупных разъемов.
● Работает со всем спектром кабельных конструкций больших диаметров
EW-10UT-5 обрабатывает одножильные сплошные провода, многожильные гибкие проводники, кабели в оболочке и плоские кабели с внешним диаметром 12–50 мм — основные конструкции кабелей, используемые в системах распределения электроэнергии, инфраструктуре зарядки электромобилей, кабелях генераторов ветротурбин и системах электроснабжения железнодорожных тяговых линий. Смена инструмента между типами кабелей в этом диапазоне диаметров не требуется.
● Сенсорное управление ПЛК с дополнительным рабочим столом
Все параметры зачистки устанавливаются и сохраняются через сенсорный интерфейс ПЛК. Дополнительный рабочий стол обеспечивает опорную платформу для тяжелых кабельных секций (большие силовые кабели сечением 35–150 мм² обычно весят 0,5–2 кг на метр), предотвращая провисание кабеля во время обработки, которое в противном случае привело бы к ошибкам точности подачи и неравномерному контакту лезвия с длинными полосами.
Характеристики
|
Макс. диаметр провода, мм
|
12-50 |
|
Длина снятия изоляции, мм
|
0-500 |
|
Габаритные размеры, мм
|
1545*650*1040 |
|
Масса, кг
|
260 |
