Станок для зачистки MI-кабеля BX01-28

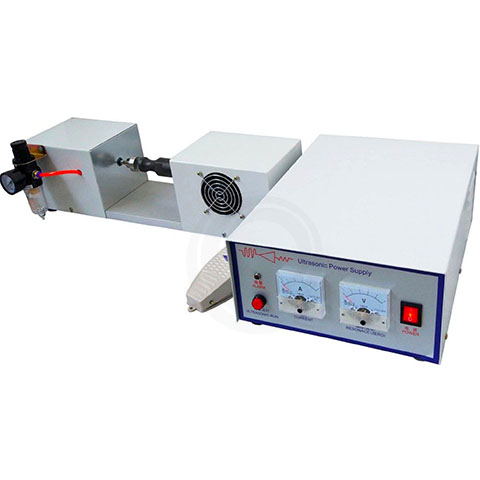

Ультразвуковая зачистка минеральной проволоки

Ультразвуковая машина для зачистки кабелей может использоваться для кабелей с термопарами, кабелей с минеральной изоляцией, кабелей с металлической броней и кабелей с оксидом магния. Это устройство, специально предназначенное для зачистки кабелей с минеральной изоляцией и бронированных кабелей. Оно может использоваться как автономное оборудование для зачистки, или может быть преобразовано в блок зачистки на производственной линии. Подходит для зачистки кабелей с минеральной изоляцией диаметром от 1 до 20 мм.

По сравнению с традиционным ручным методом зачистки, ультразвуковая машина для зачистки бронированных кабелей умело использует характеристики ультразвуковой энергии, которая не только измельчает и удаляет изоляционный минеральный порошок из огнеупорного кабеля, но и защищает жилы кабеля от повреждений. Эта машина для зачистки проводов имеет компактную конструкцию, надежную работу, высокую эффективность, высокую скорость и низкое энергопотребление, и может быть адаптирована для зачистки кабелей с минеральной изоляцией различных спецификаций. Ультразвуковое оборудование для зачистки кабелей подходит для одножильных и многожильных кабелей с минеральной изоляцией. Ультразвуковая машина для зачистки кабелей решает проблему зачистки кабелей.

Условия эксплуатации: использование в помещении, влажность: ≤85% относительной влажности; температура окружающей среды: 0-40℃
Характеристики оборудования: стабильная выходная мощность, высокая энергоэффективность и надежность; оснащен сигнализацией о перегрузке по току, перегреве и расстройке

Состав оборудования
Ультразвуковой генератор (т.е. источник питания привода)
Он состоит из выпрямительной схемы, схемы генерации колебаний, схемы обратной связи, схемы слежения, схемы управления, схемы усилителя мощности, согласующей схемы и т. д. Он преобразует сетевое напряжение в высокочастотный и высоковольтный переменный ток и передает его на ультразвуковой преобразователь, установленный в механизме зачистки проводов. Мощность ультразвукового генератора регулируется для адаптации к различным условиям работы. Генератор также интегрирован с контроллером последовательности для управления временем ультразвуковых колебаний и временем прерывистости станка для зачистки проводов.

Ультразвуковая вибрационная система
Она состоит из ультразвукового преобразователя, излучателя, рабочей головки, корпуса и вентилятора охлаждения. Преобразователь преобразует входную электрическую энергию в механическую энергию, а именно ультразвуковые волны. Это проявляется в том, что преобразователь перемещается вперед и назад в продольном направлении. Излучатель усиливает амплитуду в соответствии с проектными потребностями, а также играет роль в фиксации всей ультразвуковой вибрационной системы.

Ультразвуковой механизм зачистки
Он состоит из телескопической головки инструмента, цилиндра, управляющего электромагнитного клапана, клапана регулирования давления и т. д. Телескопическая головка инструмента под действием цилиндра прижимает кабель к ультразвуковой головке инструмента, передавая ультразвуковую силу от головки инструмента к кабелю для завершения работы по зачистке. Ультразвуковой станок для зачистки концов кабеля (станок для снятия изоляции) может зачищать все изолированные кабели и оболочку оптических кабелей одинаковой конструкции.

Принцип работы
Ультразвуковой излучатель передает ультразвуковые колебания на головку инструмента, которая воздействует на кабель. Под действием высокоскоростных и высокоинтенсивных ультразвуковых волн изоляционный минеральный порошок в оболочке (металлической оболочке) минерального изолированного кабеля разрыхляется, рассеивается и высвобождается. Здесь следует особо подчеркнуть, что ультразвуковые волны обладают замечательной особенностью: их сила должна беспрепятственно передаваться через твердые тела. В процессе зачистки оболочка кабеля, минеральный изоляционный порошок и жила кабеля сливаются, и ультразвуковая сила распространяется по всему внутреннему пространству кабеля. Под действием ультразвуковых колебаний минеральный изоляционный порошок разрыхляется и разрушается, а затем естественным образом высвобождается. В это время жила и оболочка кабеля разделяются. Одновременно происходит естественная изоляция. Другими словами, когда необходимо защитить жилу кабеля, ультразвуковая волна автоматически прекращает оказывать на нее воздействие. Таким образом, использование ультразвуковых волн для зачистки минерального изолированного кабеля позволяет надлежащим образом удалить минеральный изоляционный порошок, не повреждая жилы кабеля.
