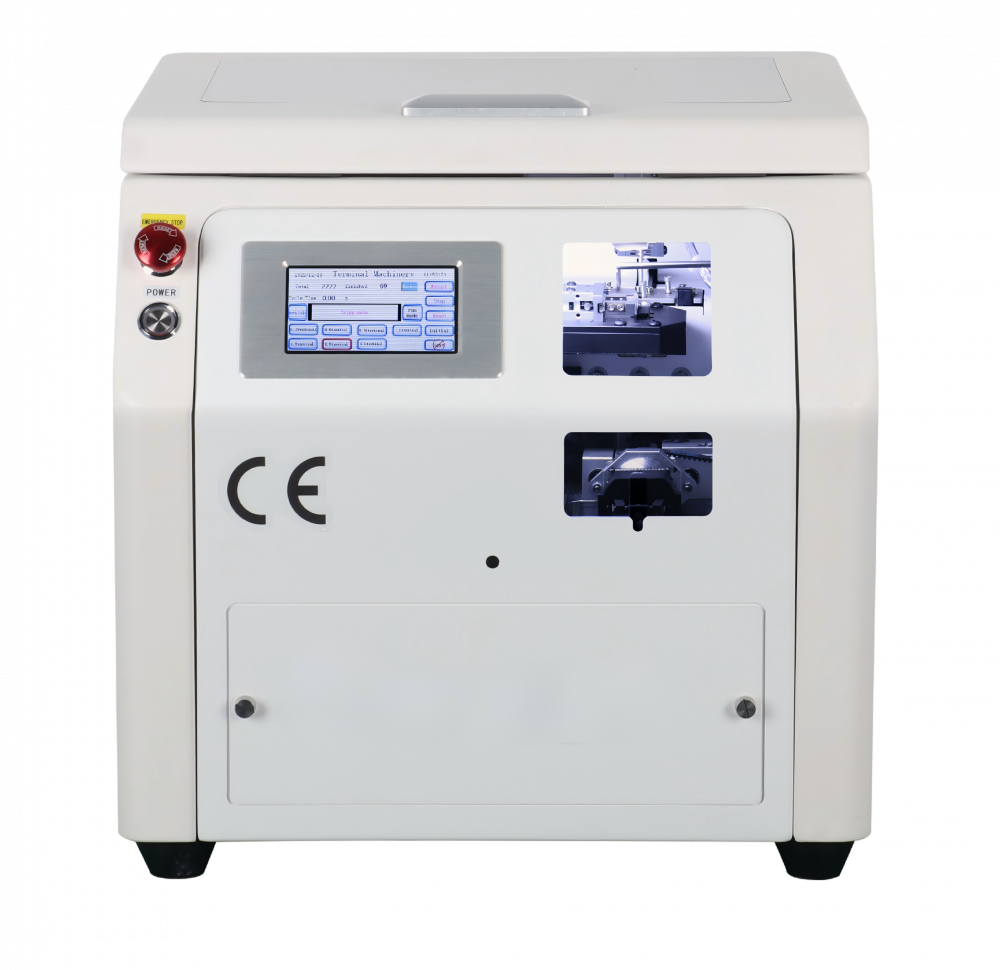

Станок для опрессовки авиационных наконечников EW-5510

Высокоскоростной электропневматический станок — EW-5510, предназначенный для комплексной обработки свободных контактов (штыревых клемм) на проводах сечением 0,5–4,0 мм². Оборудование объединяет в едином автоматизированном цикле зачистку изоляции, скручивание жил (при необходимости) и прецизионный обжим контакта. Станок ориентирован на серийное производство, где требуется высокая производительность, повторяемость и стабильность качества соединений.

Каждый станок EW-5510 калибруется под один конкретный типоразмер клемм, что гарантирует максимальную точность центровки и газонепроницаемый электрический контакт.

Принцип работы:

Станок работает в автоматическом режиме с запуском от пневматического датчика приближения:

• Оператор вставляет конец зачищенного провода в направляющую.
• Датчик мгновенно обнаруживает провод и автоматически запускает последовательность операций: зачистка изоляции вращающимися ножами из вольфрамовой стали; обжим свободного контакта с заданными параметрами.
• Весь цикл занимает 2,5 секунды без использования ножной педали.
• Для работы с проводами разных сечений в пределах диапазона 0,5–4,0 мм² не требуется смена оснастки — станок автоматически адаптирует усилие зажима и обжима через программные настройки.

Конструктивные особенности:

• Электропневматический привод — сочетает скорость и точность электроники с мощностью пневматики (0,6–0,8 МПа), обеспечивая стабильное усилие на каждом цикле.
• Два вращающихся лезвия из импортной вольфрамовой стали — обеспечивают высокоточную зачистку изоляции без повреждения тонких жил проводника, с длительным сроком службы.
• Полностью закрытый защитный корпус — предотвращает доступ пальцев оператора к зонам обжима и резки, соответствует строгим стандартам безопасности, снижает уровень шума.
• Пневматический датчик запуска — исключает необходимость в ножной педали, ускоряет работу и снижает утомляемость оператора.
• 100 профилей памяти — встроенная цифровая память позволяет сохранять настройки для различных типов проводов и контактов, вызывать их одним касанием, минимизируя время переналадки.

Эксплуатационные преимущества:

• Высокая производительность — до 1300 обжимов в час.
• Стабильное качество — калибровка под один типоразмер контакта гарантирует 100% повторяемость высоты обжима и газонепроницаемый контакт.
• Гибкость хранения — память на 100 профилей ускоряет переключение между заданиями.
• Безопасная конструкция — полностью закрытый кожух защищает от защемления и снижает шум пневматики.
• Автоматический запуск — пневматический датчик приближения обнаруживает провод и инициирует цикл без нажатия педали.

Область применения:

• Промышленная автоматизация — обжим контактов для многоконтактных разъёмов M12, M8 и круглых разъемов.
• Автомобильная проводка — подготовка жгутов проводов для ЭБУ, датчиков и релейных блоков.
• Шкафы хранения энергии и электропитания — сильноточные клеммные блоки и распределительные коробки.
• Коммерческая техника — монтаж контактов в системах HVAC, бытовой технике и источниках питания.
