Сверлильно-фрезерный станок Metal Master MF-32

Конструкция станка METAL MASTER MF-32 предоставляет возможность поворота головки на 360 градусов в горизонтальной плоскости, что позволяет обрабатывать взаимно перпендикулярные плоскости и исключить из технологического процесса часть вспомогательных операций и тем самым снизить операционное время.

Крестообразный стол перемещается по направляющим типа "ласточкин хвост" с регулируемыми клиновыми планками. Стол имеет Т-образные пазы для монтажа на нем вспомогательных приспособлений. Все направляющие защищены и оснащены пресс-масленками.

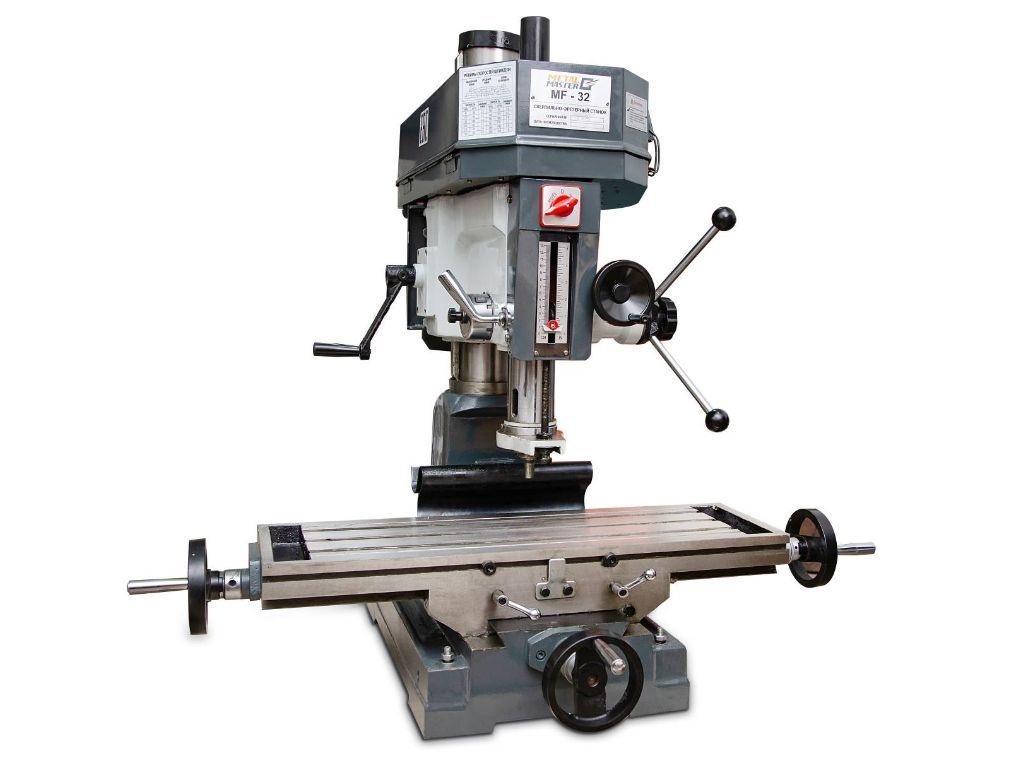

Станок представляет собой массивную жесткую конструкцию, состоящую из подвижной фрезерной головки, направляющих, подвижного рабочего стола.

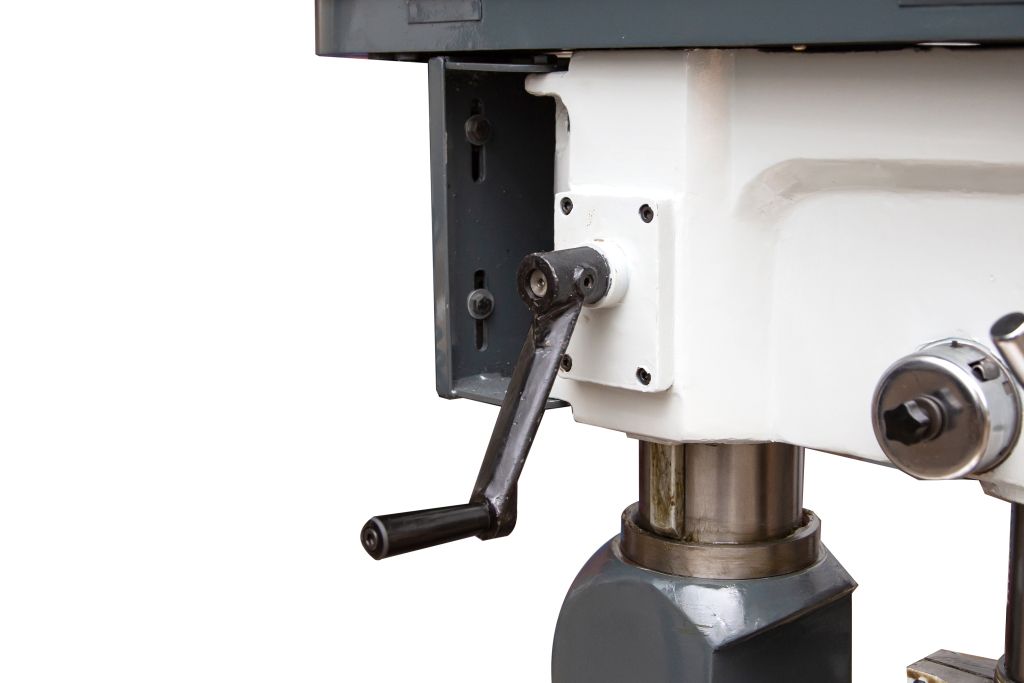

Фрезерная головка может поворачиваться вокруг вертикальной оси.

Общий вид фрезерной головы METAL MASTER MF-32.

Переключение скоростей горизонтального шпинделя производится перестановкой клинового ремня на соответствующие шкивы.

Все рукоятки оснащены четкими и удобными лимбами.

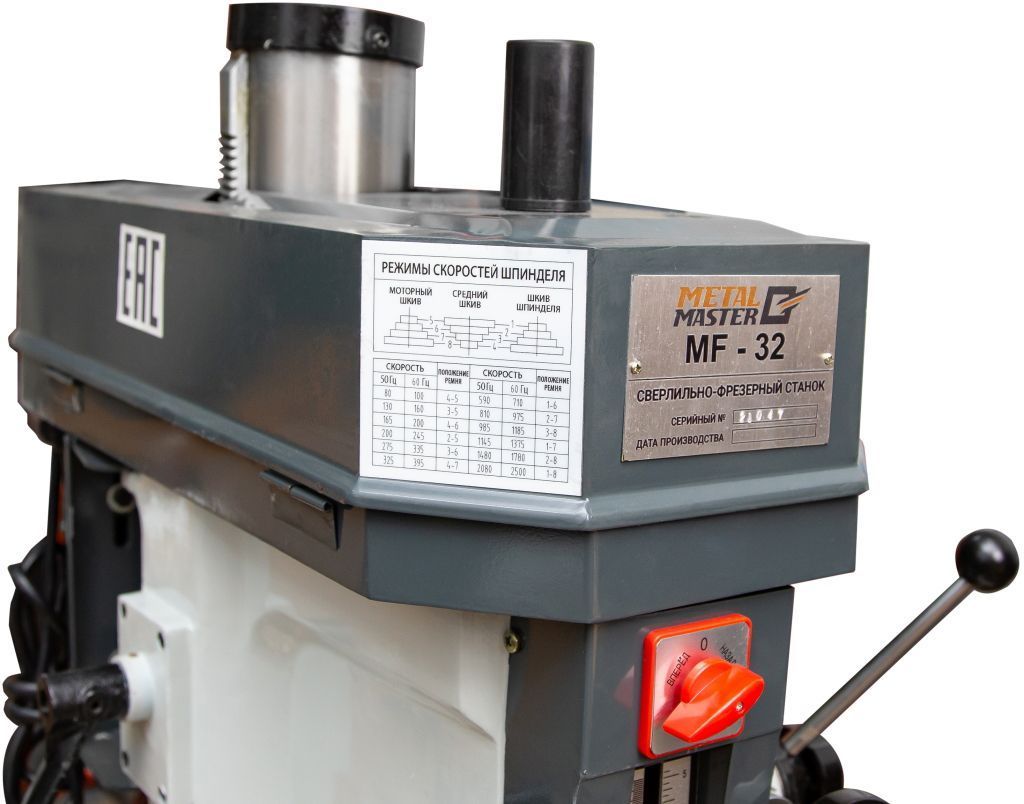

Таблица соответствия скоростей положению ремней расположена на станине фрезерного станка. Направление вращения шпинделя устанавливается с панели управления.

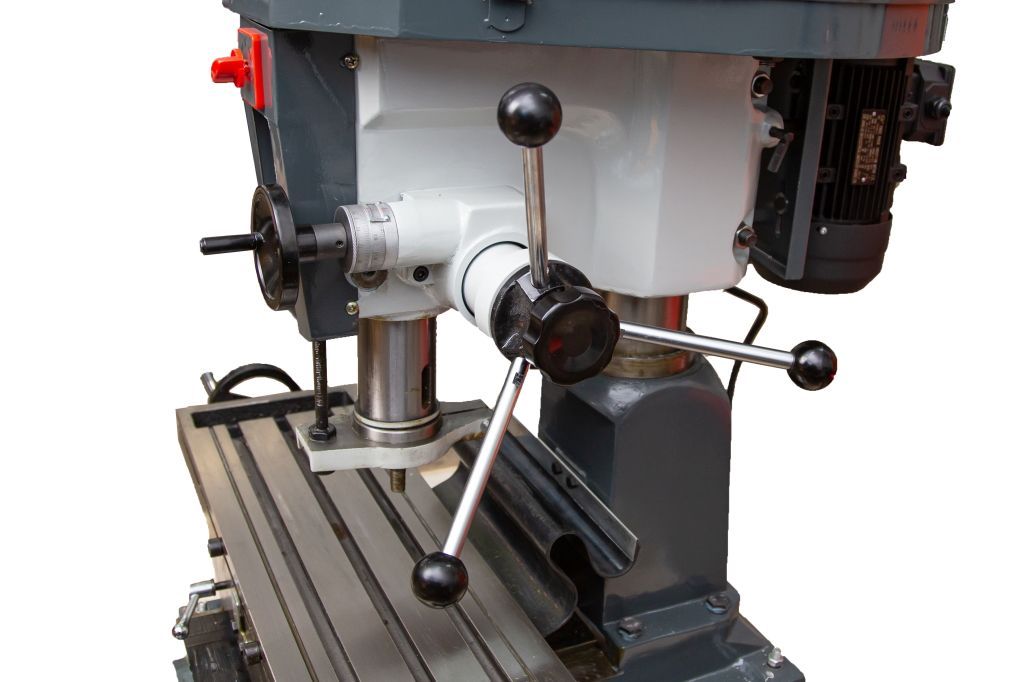

Вертикальный шпиндель снабжен звездчатой рукояткой быстрой подачи пиноли. Максимальный ход пиноли – 130 мм.

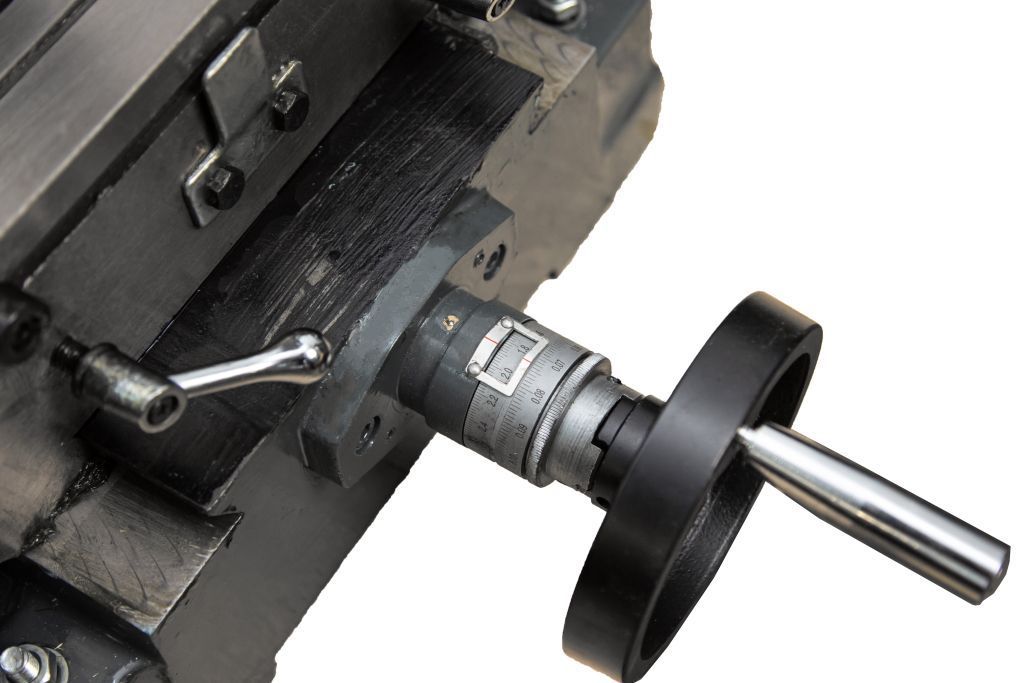

Маховик микрометрической подачи вынесен на фронтальную часть фрезерной головки и снабжен нониусом.

Положение стола по каждой оси фиксируется стопорными ручками.

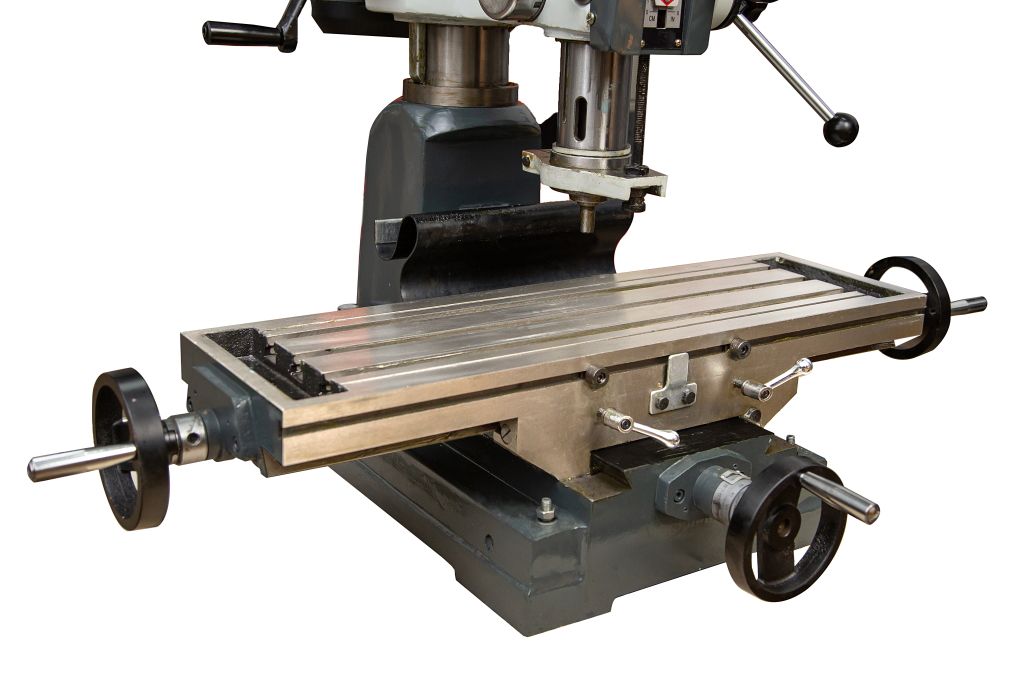

Рабочий стол фрезерного станка перемещается вдоль осей X, Y. Передвижение стола осуществляется по направляющим типа «ласточкин хвост».

Мощность двигателя 1,5 кВт.
