Настольный сверлильный станок КСЗ 2М116
- Описание
- Характеристики
- Документы
-
Настольно-сверлильный вертикальный станок модели 2М116 предназначен для сверления отверстий диаметром не более 16 мм и нарезания резьбы диаметром до 12 мм в деталях из чугуна, стали и сплавов цветных металлов.
-
УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ
-
Необходимо соблюдать все общие правила техники безопасности при работе на металлорежущих станках. Безопасность труда на станке модели 2М116 обеспечивается соответствием его требованиям ГОСТ 12.2.009-99, ГОСТ Р ЕН 12717-2006, ГОСТ РМЭК60204.1-99, а также следующим, конкретизированным для указанной модели требованиям.
-
Ременная передача привода главного движения снабжена сплошным откидным кожухом, предохраняющим от травмирования при работе. Работа с откинутым кожухом запрещается.
-
Наружные торцы шкивов привода главного движения окрашиваются в желтый цвет.
-
На крышке кожуха привода главного движения предусмотрен предупреждающий знак опасности по ГОСТ 12.4.026.-76.
-
Станок оснащен устройством, предотвращающим самопроизвольное опускание шпинделя.
-
Имеется винт заземления.
-
На плите, над вводом от сети установлен знак напряжения по ГОСТ 12.4.026-76.
-
Персонал, допущенный к работе и ремонту станка, должен быть соответствующим образом проинструктирован.
-
При подготовке станка к работе проверить: надежность закрепления патрона на конусе шпинделя, закрепления сверла.
-
Требуемое усилие рывка на рукоятках фиксации сверлильной головки и подмоторной плиты в моменты конца зажима или начала разжима не должно превышать 500 Н (50 кгс).
-
Запрещается использовать станок в качестве радиально-сверлильного с разворотом на 60…180.º
-
СОСТАВ СТАНКА
-

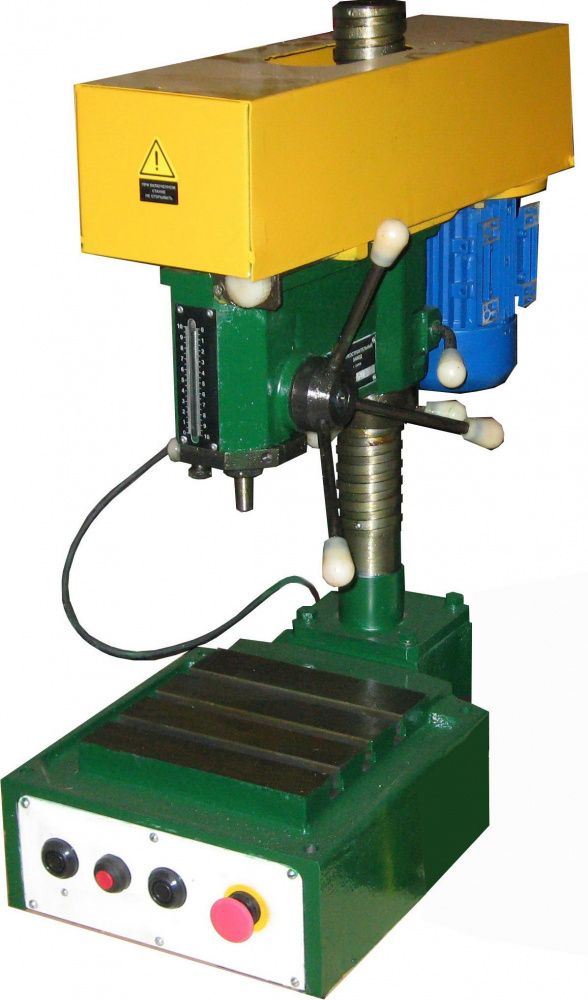

Общий вид с обозначением составных частей изображен на рисунке 1.
Рисунок 1 Расположение составных частей станка
-
Перечень основных частей станка приведен в таблице 4.
Таблица 4
Поз.
Наименование
Обозначение
Кол.
Примечание
1
2М112.10.00.000
Плита
1
2
2М112.30.00.000
Шпиндель
1
3
2М112.40.00.000
Кронштейн
1
4
2М112.50.00.000
Хомут
1
5
2М112.60.00.000
Ступица
1
6
2М112.70.00.000
Рукоять
1
7
2М112.75.00.000
Рукоять
1
8
2М112.78.00.000
Кожух
1
9
2М112.00.00.001
Корпус
1
10
2М112.00.00.002
Плита
1
11
2М112.00.00.009
Ручка
1
12
2М116.80.00.000
Электрооборудование
1
-
УСТРОЙСТВО И ПРИНЦИП РАБОТЫ СТАНКА
-
Общий вид станка с обозначением органов управления показан на рисунке 2.
Перечень органов управления приведен в таблице 5.
Рисунок 2 Органы управления.
Таблица 5
Поз.
Органы управления и их обозначение.
1
Рукоять ручной подачи шпинделя
2
Рукоять натяжения ремня
3
Рукоятка фиксации корпуса по кронштейну
4
Рукоятка перемещения корпуса по кронштейну
5
Рукоятка зажима плиты
6
Кнопки управления электродвигателем
7
Вводный выключатель
-
Перечень табличек с символами приведен в таблице 6.
Таблица 6
Символ
Значение символа
Символ
Значение символа
Заводская фирменная табличка с моделью станка, его порядковый номер, год выпуска
Основные характеристики электрооборудования
Зажим внешнего провода
Вводный выключатель
Ввод сети
Опасно под напряжением
Заземление
Пуск
Направление вращения
Стоп
-
Схема совмещенная кинематическая и расположения подшипников показана на рисунке 3.
-
Ввиду простоты кинематической схемы её описание не приводится.
Рисунок 3 Схема совмещенная кинематическая и расположения подшипников.
-
Плита и кронштейн.
Плита представляет собой отливку имеющую корыто для сбора стружки. Внутри плиты размещается электрооборудование станка. Пульт располагается на передней стенке плиты. На рабочей плоскости плиты имеются Т-образные пазы, которые служат для крепления приспособления. К платику плиты, крепится кронштейн, по которому перемещается корпус.
-
Шпиндель.
Шпиндельный узел (см. рисунок 3) смонтирован в корпусе, а шпиндель 1 – в гильзе 4 на шарикоподшипниках 3 и 7. Шпиндель получает вращение от втулки 6 и шкива 5 через шлицевое (квадрат) соединение. Подача шпинделя – ручная, осуществляется вращением штурвала при помощи вала-шестерни 8 и гильзы с рейкой 4. Гайка 2 предназначена для снятия сверлильного патрона с конуса шпинделя.
Рисунок 4 Шпиндельный узел
-
-
Макс. Ø сверления (сталь), мм 16 Размеры раб. поверхности стола, мм 250х250 Диапазон скоростей шпинделя, об/мин 450-4500 Ход пиноли шпинделя, мм 100 Потребляемая мощность, кВт 0,55 Масса, кг 132 -
