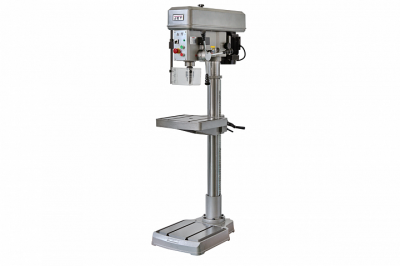

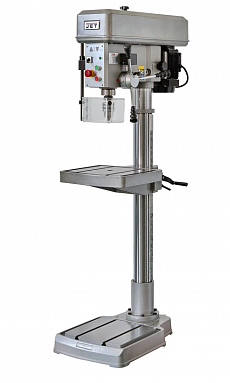

Сверлильно-резьбонарезной станок Jet IDTP-22

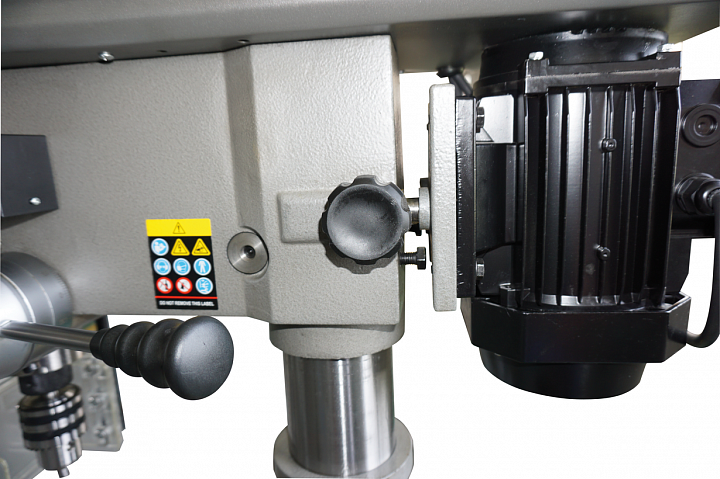

Индустриальный вертикальный сверлильный станок по металлу способный нарезать резьбу в стали, в режиме постоянных нагрузок, до М14. Станок оснащен мощным асинхронным двигателем в 750 Вт и подключается к сети 380 В. Станок предназначен и для сверления как заготовок небольшого размера, которые размещаются на столе, отлитый из серого чугуна, так и заготовок высоких, которые можно закрепить на основании, как же изготовленном из серого чугуна. Максимальное расстояние от шпинделя до основания составляет 1 метр 10 см (1100 мм). На основании предусмотрены два т-образных паза, которые надежно закрепят заготовку или оснастку.

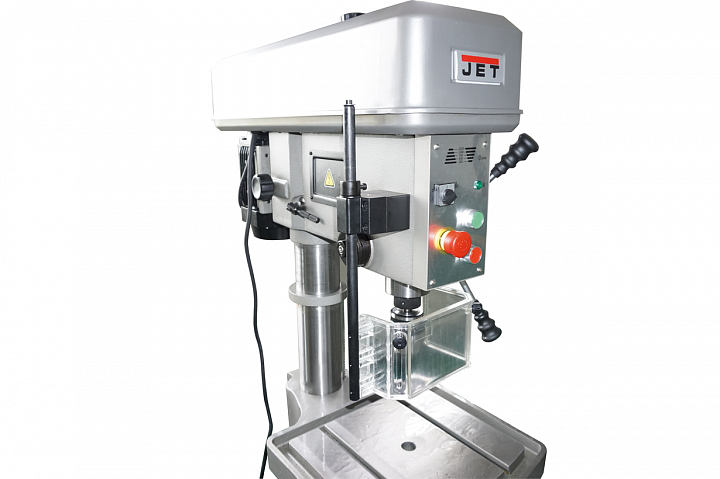

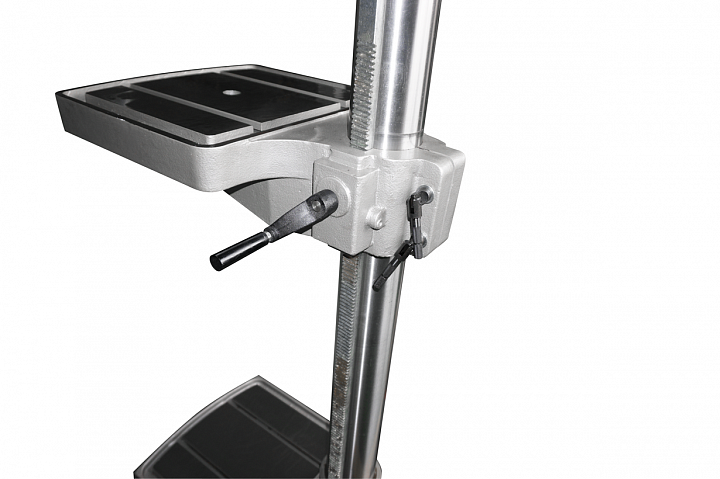

Стол имеет возможность поворота и перемещается благодаря рейке по толстостенной колоне диаметром 70 мм, а также имеет возможность поворота по оси колоны. Конус шпинделя МК-3, что позволяет использовать большое разнообразие сверл с хвостовиками. Кстати станок способен сверлить отверстия в стали до 32 мм. /основная функция станка — это нарезание резьбы. Выставляем нужную глубину захода метчика и станок по достижению оной автоматически меняет направление вращения шпинделя. Все легко и просто. Максимальный ход 134 мм. Минимальные обороты 200 оборотом в минуту. Момент прекрасно сохраняется за счет ременной передачи, а если необходимо использовать термосверла можно развить обороты до 2250 оборотов в мин. Вес станка в сборе составляет 200 кг. Станок поставляется с патроном от 3 до 16 мм и дорном с МК-3 на В16.
Макс. Ø сверления (сталь), мм
|
32 |
Размеры раб. поверхности стола, мм
|
416x380 |
Диапазон скоростей шпинделя, об/мин
|
200 - 2250 |
Макс. Ø нарезаемой резьбы (сталь), мм
|
М14 |
Макс. Ø сверления (чугун), мм
|
34 |
Количество скоростей шпинделя
|
5 |
Ход пиноли шпинделя, мм
|
134 |
Конус шпинделя, Морзе
|
КМ3 |
Мощность двигателя, кВт
|
0.75 |
Напряжение питания, В
|
3x380 |
Масса, кг
|
210 |

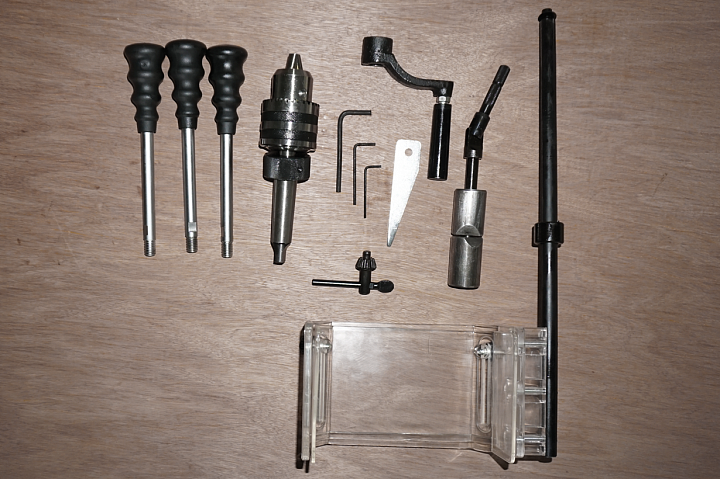

- Сверлильный патрон 1-16 мм
- Дорн МК-3 - B16
