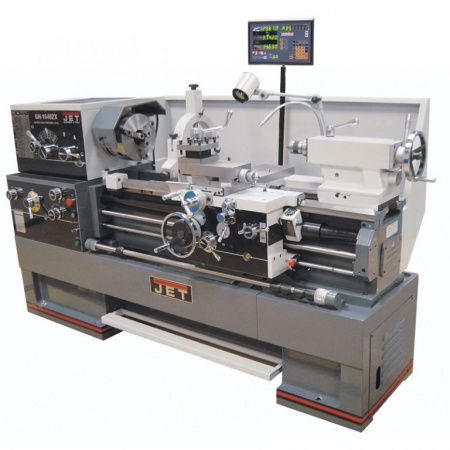

Токарно-винторезный станок Jet GH-1860ZX DRO RFS

1 600 000 ₽

- +

В корзину

Обращаем Ваше внимание на то, что приведенные цены, характеристики и фотографии товаров носят исключительно ознакомительный характер и не являются публичной офертой, определяемой пунктом 2 статьи 437 Гражданского кодекса Российской Федерации.

Описание

Токарно-винторезный станок GH-1840 DRO RFS - это токарный станок c УЦИ, который предназначен для выполнения всевозможных видов токарной обработки деталей, тел вращения, включая нарезание метрической, дюймовой, модульной и питчевой резьб.

Скоростной высокоточный станок JET GH-1860 ZX DRO RFS предназначен для токарной обработки различных сортов стали, чугуна, алюминия, цветных металлов и сплавов, нарезания всех основных видов резьб. Он ориентирован на средние и крупные предприятия, ремонтные мастерские, где заказчики предъявляют особые требования к точности обработки, ее скорости и качеству. На данном станке можно обрабатывать заготовки до 460 мм над станиной, 280 мм над суппортом и до 698 мм при снятом мостике gap (с ограничением по длине 310 мм).

В этой модели расстояние между центрами увеличено до 1524 мм, для увеличения скорости работы с длинными заготовками предусмотрен режим быстрого перемещения суппорта. Станок комплектуется мощным асинхронным двигателем, позволяющим работать длительное время в условиях повышенных нагрузок. При этом биение шпинделя на превышает 9 микрон, а точность обработки составляет 0,01 мм. GH-1860 ZX DRO RFS оснащается устройством УЦИ, что существенно облегчает работу оператора, повышает скорость и точность обработки и снижает возможность появления брака.

Коробка подач станка полностью автоматическая, имеет 122 предустановленных продольных и поперечных режимов и позволяет нарезать практически все известные типы резьбы без перестановки шестерен. Скорость вращения шпинделя можно регулировать по 12 позициям, предусмотрена пониженная скорость 25 об/мин для нарезания резьбы плашкой. Также на GH-1860ZX DRO RFS установлена централизованная система подачи смазки. Станок поставляется в богатой комплектации.

Особенности:

Массивная станина станка из серого чугуна
Закаленные и отшлифованные направляющие станины
Съемный мостик станины, gap
Коробка передач позволяет нарезать резьбу без замены шестерен
Автоматическая подача продольного и поперечного суппорта
Механизм привода шпинделя постоянно работает в масляной ванне
Толчковый режим работы шпинделя
Закаленные и отшлифованные шестерни в передней бабке и в коробке передач
Регулировка зазоров направляющих при помощи клиновых планок
Централизованная система подачи смазки продольного суппорта
Регулируемая в поперечном направлении задняя бабка для обточки конусов
Пятипозиционный управляющий вал с кулачками
Ускоренное продольное перемещение суппорта для моделей с RFS

Характеристики

Макс. длина заготовки, мм	1524
Макс. Ø заготовки над суппортом, мм	280
Макс. Ø заготовки над станиной, мм	460
Диапазон скоростей шпинделя, об/мин	25 - 1800
Конус шпинделя	МK-7 (МK-5)
Конус пиноли	МК-5
Расстояние между направляющими, мм	340
Диаметр отверстия шпинделя, мм	80
Макс. Ø вращения, gap (съемный мостик), мм	698
Длина съемного мостика, мм	310
Конец шпинделя	D1-8 (DIN 55029)
Ход пиноли, мм	124
Раб. Ø неподв. люнета, мм	12 - 178
Раб. Ø подвижн. люнета, мм	15 - 90
Диапазон продольных подач, мм/об	0,038 - 2,3
Диапазон поперечных подач, мм/об	0,015 - 0,9
Ход поперечных салазок, мм	228
Ход верхних салазок, мм	130
Скорость ускор. перемещ. суппорта, м/мин	5
Шаг метрической резьбы, мм	0,5 - 20
Шаг дюймовой резьбы, нит/дюйм	72" - 1 5/8" TPI
Шаг модульной резьбы, мм	0,25 - 10 МP
Шаг питчевой резьбы, питч	96 - 3 1/4 DP
Макс. сечение резца, мм	25х25
Напряжение питания, В	3x380
Потребляемая мощность, кВт	8.8
Габаритные размеры, мм	2960х1016х1241
Масса, кг	2628

3-х кулачковый патрон Ø250 мм с прямыми/обратными кулачками
4-х кулачковая планшайба Ø300 мм
Планшайба Ø400 мм
4-х позиционный резцедержатель с фиксатором
Вращающийся упорный центр МК-5
Переходная втулка МК-7 / МК-5
Подвижный и неподвижный люнеты
Поддон для сбора стружки
Задняя защитная стенка
Защитный экран патрона с концевым выключателем
Ножной тормоз шпинделя с концевым выключателем
УЦИ (Устройство цифровой индикации) по 3 осям, цена деления 0,005 мм погрешность ± 1 знак
Система подвода СОЖ
Галогенная лампа местного освещения
Лимб для нарезания резьбы
Вал управления с регулируемыми кулачками (отключение продольной подачи)
Концевой упор продольного перемещения
Регулируемые опоры станины
