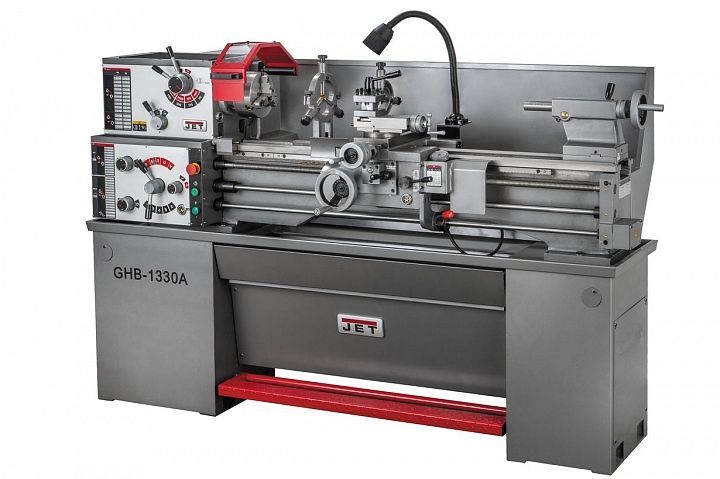

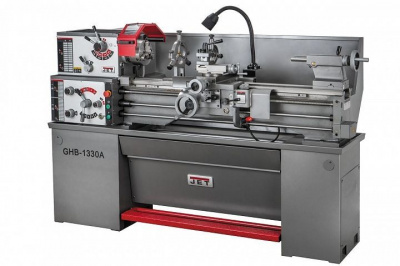

Токарно-винторезный станок Jet GHB-1330A
- Описание
- Характеристики
- Комплект поставки
- Документы
-
Токарно-винторезный станок GHB-1330A - токарный станок, который предназначен для выполнения всевозможных (черновых и финишных) видов токарной обработки деталей тел вращения, включая производительное нарезание метрической, дюймовой, модульной и питчевой резьб.
Особенности:
- Эксклюзивный протокол приемки JET с сертифицированными допусками (DIN 8606)
- Закаленные и отшлифованные направляющие станины
- Механизм привода шпинделя постоянно работает в масляной ванне
- Закаленные и отшлифованные шестерни передней бабки
- Автоматическая подача продольного и поперечного суппорта
- Регулировка зазоров направляющих при помощи клиновых планок
- Регулируемая в поперечном направлении задняя бабка для обточки конусов
- Толчковый режим работы шпинделя
-
Макс. длина заготовки, мм 760 Макс. Ø заготовки над суппортом, мм 197 Макс. Ø заготовки над станиной, мм 330 Диапазон скоростей шпинделя, об/мин 70 - 2000 Конус шпинделя МК-5 Конус пиноли МК-3 Диаметр отверстия шпинделя, мм 38 Конец шпинделя D1-4 (DIN 55029) Ход пиноли, мм 95 Диапазон продольных подач, мм/об 0,04 - 0,8 Диапазон поперечных подач, мм/об 0,016 - 0,188 Ход поперечных салазок, мм 160 Ход верхних салазок, мм 70 Шаг метрической резьбы, мм 0,45 - 10 Шаг дюймовой резьбы, нит/дюйм 3,5 - 80 TPI Ширина станины, мм 187 Макс. сечение резца, мм 16х16 Напряжение питания, В 3x380 Потребляемая мощность, кВт 2.8 Габаритные размеры, мм 1650х762х1200 Масса, кг 600 -
Стандартное исполнение:
- 3-х кулачковый патрон диаметром 160 мм с прямыми/обратными кулачками;
- 4-х кулачковая планшайба диаметром 200 мм (GHB-1340A);
- Крепежная плита 300 мм;
- 4-х-позиционный резцедержатель с фиксатором;
- Подвижный и неподвижный люнеты (GHB-1340A);
- Поддон для сбора стружки;
- Лимб для нарезания резьбы;
- Инструмент для обслуживания в инструментальном ящике;
- Подставка с регулируемыми опорами;
- Защитный экран патрона с концевым выключателем;
- 2 невращающихся центра МК-3;
- Переходник МК-5/МК-3;
- Набор сменных шестерён;
- Съемный мостик направляющих (GHB-1340A).
Принадлежности:
Артикул Описание 465303 Вращающийся упорный центр МК-3 321514A Быстрозажимной цанговый патрон с быстрозажимным рычагом 50000190 Набор из 17 цанг O 3-25 мм 321431 Однопозиционный резцедержатель 321442 Устройство для обточки конусов 350055 Система подвода СОЖ 321449 3-х кулачковый патрон 160 мм 321430 4-х кулачковая планшайба 200 мм GHB1340-SR Неподвижный люнет GHB1340-FR Подвижный люнет 956600A Резцедержатель MultiFix 956634 Держатель токарного резца MultiFix AD 2090 956656 Держатель расточного резца MultiFix AH 2085 956666 Держатель расточного резца MultiFix AJ 3080 956715 Втулка MultiFix MK-1 AL 130 956716 Втулка MultiFix MK-2 AL 230 -
Каталог оборудования JET по дереву Размер: 47,1 мбКаталог оборудования JET по металлу Размер: 27,8 мбТокарно-винторезный станок GHB-1330A Размер: 1,2 мб
