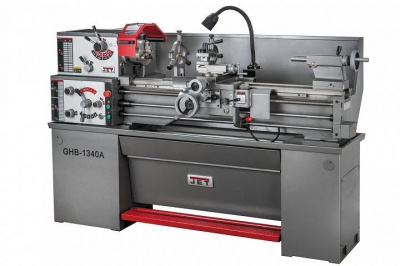

Токарно-винторезный станок Jet GHB-1340A
- Описание
- Характеристики
- Комплект поставки
- Документы
-
Токарно-винторезный станок GHB-1340A - универсальный высокоточный токарный станок.
Обороты, изменяемые коробкой передач, и автоматическая подача задней бабки, позволяют нарезать различные виды резьбы (метрической, дюймовой, одно и многозаходной).
Многофункциональный токарный станок GHB-1340A - один из самых популярных в линейке профессионального оборудования компании JET. Он предназначен для установки в мастерских, ремонтных подразделениях предприятий, автосервисах. Также GHB-1340 A может использоваться и частными мастерами - продвинутыми специалистами в обработке металла.Станок выпускается по протоколу DIN 8606, что гарантирует соблюдение допусков и параметров на всех стадиях производства, а также подтверждает обязательную гарантию в странах Таможенного союза. На станке можно обрабатывать заготовки диаметром 330 мм над станиной и 197 мм над суппортом на скоростях 70 - 2000 об/мин.
В отличии от младших станков в линейке, на GHB-1340A увеличено расстояние между центрами, что дает возможность обрабатывать заготовки длинною до 1015 мм. Для работы станка потребуется сеть 380В. Как и все токарное оборудование производителя, на данном станке используются направляющие, которые закаляются ток
ами высокой частоты, а затем тщательно шлифуются. Такое технологическое решение позволяет повысить точность обработки и продлить ресурс изделия в целом. Механизм привода шпинделя станка помещен в масляную ванну, что позволяет добиться оптимального охлаждения и снизить шум. Конструктивно станок выполнен по двухвинтовой схеме: ходовой винт обеспечивает нарезание резьбы, а ходовой вал за точение в режиме автомат. Для облегчения механического переключения режимов работы предусмотрен толчковый (кратковременный) запуск электродвигателя.
Особенности:
- Эксклюзивный протокол приемки JET с сертифицированными допусками (DIN 8606)
- Закаленные и отшлифованные направляющие станины
- Механизм привода шпинделя постоянно работает в масляной ванне
- Закаленные и отшлифованные шестерни передней бабки
- Автоматическая подача продольного и поперечного суппорта
- Регулировка зазоров направляющих при помощи клиновых планок
- Регулируемая в поперечном направлении задняя бабка для обточки конусов
- Толчковый режим работы шпинделя
-
Макс. длина заготовки, мм 1015 Макс. Ø заготовки над суппортом, мм 197 Макс. Ø заготовки над станиной, мм 330 Диапазон скоростей шпинделя, об/мин 70 - 2000 Конус шпинделя МК-5 Конус пиноли МК-3 Диаметр отверстия шпинделя, мм 38 Конец шпинделя D1-4 (DIN 55029) Ход пиноли, мм 95 Диапазон продольных подач, мм/об 0,04 - 0,8 Диапазон поперечных подач, мм/об 0,016 - 0,188 Ход поперечных салазок, мм 160 Ход верхних салазок, мм 70 Шаг метрической резьбы, мм 0,45 - 10 Шаг дюймовой резьбы, нит/дюйм 3,5 - 80 TPI Ширина станины, мм 187 Макс. сечение резца, мм 16х16 Напряжение питания, В 3x380 Потребляемая мощность, кВт 2.8 Габаритные размеры, мм 1905х762х1200 Масса, кг 650 -
- 3-х кулачковый патрон Ø160 мм с прямыми/обратными кулачками
- 4-х кулачковая планшайба Ø200 мм
- Планшайба Ø300 мм
- 4-х-позиционный резцедержатель с фиксатором
- Подвижный и неподвижный люнеты
- Поддон для сбора стружки
- Указатель резьбы
- Подставка с регулируемыми опорами
- Защитный экран патрона с концевым выключателем
- 2 невращающихся центра МК-3
- Переходник МК-5/МК-3
- Набор сменных шестерён
- Съемный мостик направляющих, gap
-
