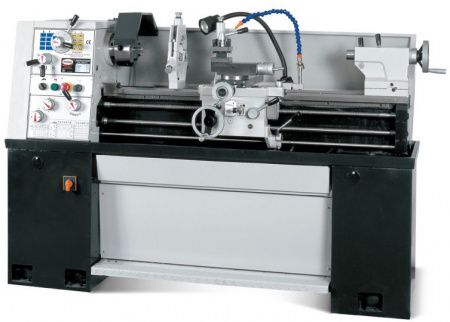

Токарно-винторезный станок Proma SPE-1000PV
- Описание
- Характеристики
- Комплект поставки
- Видео
- Документы
-
Токарно-винторезный станок SPE-1000PV - универсальный токарный станок, который предназначен для обработки тел вращения путём снятия с них стружки при обточке.
На станке SPE-1000PV можно выполнять различные виды токарной обработки: обтачивание цилиндрических, конических, фасонных поверхностей, подрезку торцов, отрезку, растачивание, а также сверление и развёртывание отверстий, нарезание резьбы и накатку рифлений, притирку и т.п.
Токарно-винторезный станок SPE-1000PV оснащен ножным тормозом, лампой рабочего освещения и системой охлаждения СОЖ.
Токарно-винторезный станок SPE-1000PV широко используется в условиях мелкосерийного производства, в ремонтных цехах, в слесарных и столярных мастерских, на складах и т.п.
Основные узлы и детали оборудования
1 – переключатель ходового вала
2 – шпиндельная бабка
3 – переключатель коробки скоростей
4 – шпиндельный патрон
5 – подвижный люнет
6 – резцедержатель
7 – штурвал поперечного суппорта
8 – верхний суппорт
9 – переключатель маточной гайки
10 – направляющие станины
11 – задняя бабка
12 — переключатели скоростей подач
13 – педаль ножного тормоза
14 – штурвал продольной подачи фартука
15 – станина
16 – подставка -
Макс. длина заготовки, мм 1000 Макс. Ø заготовки над суппортом, мм 220 Макс. Ø заготовки над станиной, мм 356 Диапазон скоростей шпинделя, об/мин 45-1800 Конус шпинделя Мк5 Конус пиноли Мк3 Диаметр отверстия шпинделя, мм 38 Ход пиноли, мм 120 Диапазон продольных подач, мм/об 0,043 — 0,653 Диапазон поперечных подач, мм/об 0,015 — 0,220 Шаг метрической резьбы, мм 0,4 — 7 Шаг дюймовой резьбы, нит/дюйм 4 — 56 Макс. высота резца, мм 16 Напряжение питания, В 3x380 Потребляемая мощность, кВт 2.4 Габаритные размеры, мм 1920х740х1194 Масса, кг 750 -
Патрон 3х кулачковый o 160 мм 1шт Кулачки обратные (комплект) 1 шт Патрон 4-х кулачковый 200мм 1шт Планшайба 320мм 1 шт Люнет подвижный 1шт Люнет стационарный 1шт Комплект сменных шестерен (6шт.) 1шт Невращающийся центр Мк 3 2шт Втулка переходная Мк 5-Мк 3 1шт Ключи шестигранные 2,3,4,5,6,8 6шт Ключ патрона 2шт Ключ резцедержателя 1шт Ключи рожковые 14х17, 17х19 2шт Инструкция по эксплуатации -
-
Каталог оборудования PROMA Размер: 241,1 мбТокарно-винторезный станок SPE-1000PV Размер: 13,1 мб
