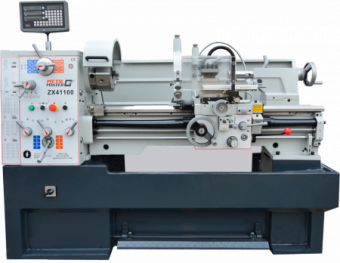

Токарно-винторезный станок ZX41100 DRO

Metal Master ZX41100 это универсальный токарно-винторезный станок, предназначенный для обработки резанием заготовок из конструкционных материалов (сталей, чугунов, сплавов цветных металлов), а также для нарезания метрических, дюймовых, модельных и питчевых резьб.

ОПИСАНИЕ СТАНКА METAL MASTER ZX41100 DRO

Модель обладает удобной эргономикой управления, понятной любому токарю. Класс точности станка по ГОСТ 18097-93 – «Н»

Под защитной крышкой шпиндельной бабки расположены приводные шкивы и гитара зубчатых колес.

В стандартную комплектацию входят: система подачи СОЖ и станочный светильник местного освещения.

Модель позволяет раздельно регулировать обороты ходового вала и ходового винта.

Модель оснащена трехкулачковым патроном диаметром 200 мм с обратными кулачками в комплекте.

Внутренний диаметр шпинделя составляет 52 мм.

Вылет пиноли задней бабки – 120 мм.

На ходовой винт смонтирован защитный кожух для защиты от стружки.

Четырехкулачковый патрон диаметром 250 мм с независимым перемещением кулачков входит в базовый комплект поставки станка.

Все подвижные части станка оснащены тавотницами.

Каждый станок серии Z имеет удобную и понятную таблицу резьб и подач.

Станок «в базе» комплектуется подвижным и неподвижным люнетами.

Для удобства нарезания конусов на станке предусмотрена возможность поворота верхней продольной салазки на угол ±60°

Все рукоятки оснащены четкими и удобными лимбами.

Продольная, поперечная и тонкая продольная подачи оснащены оптическими линейками с точностью позиционирования ±5 мкм.

Многофункциональная УЦИ SINO SDS6-3V позволяет отслеживать перемещение по трем осям с дискретностью 1 знак. Помимо этого УЦИ имеет различные функции для расчета при изготовлении конусо- или дугообразных деталей.

Для удобства нарезания резьбы станок оснащен 7-позиционным резьбоуказателем.

12ти ступенчатая коробка передач, изготовленная из качественной конструкционной стали, развивает большой крутящий момент на малых оборотах.

В ЗИП входят ключи, масленка, обратные каленые кулачки, неподвижный центр МТ №4, конус-переходник с МТ-6 на МТ-4, сменные шестерни для гитары, планшайба, набор ключей и руководство пользователя.
