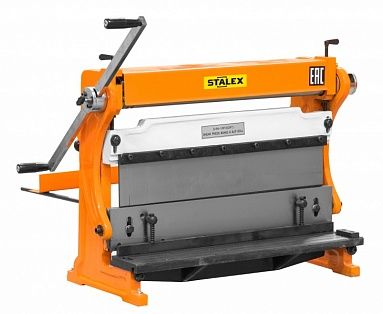

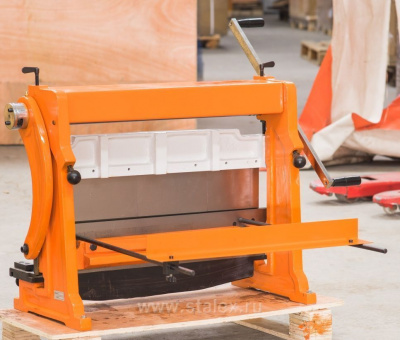

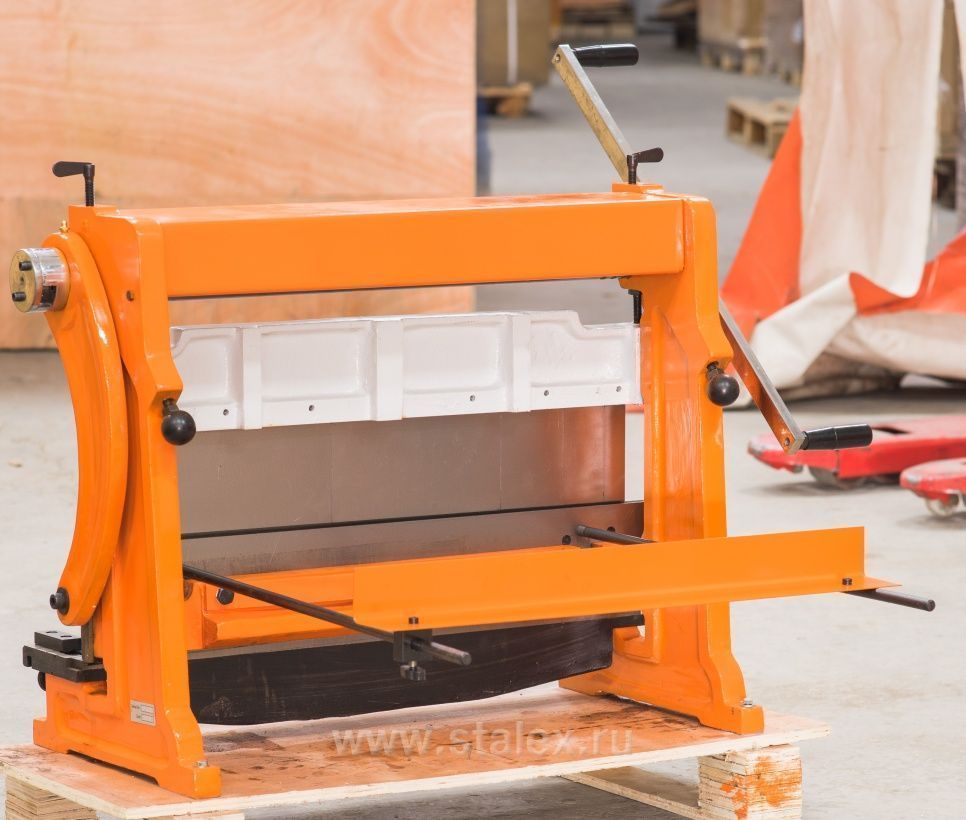

Комбинированный листогиб Stalex 3-in-1/760x1
Описание
Комбинирование функций резки, гибки и проката (вальцевания).
Идеальная комбинация для обработки листового металла толщиной до 1,0 мм.

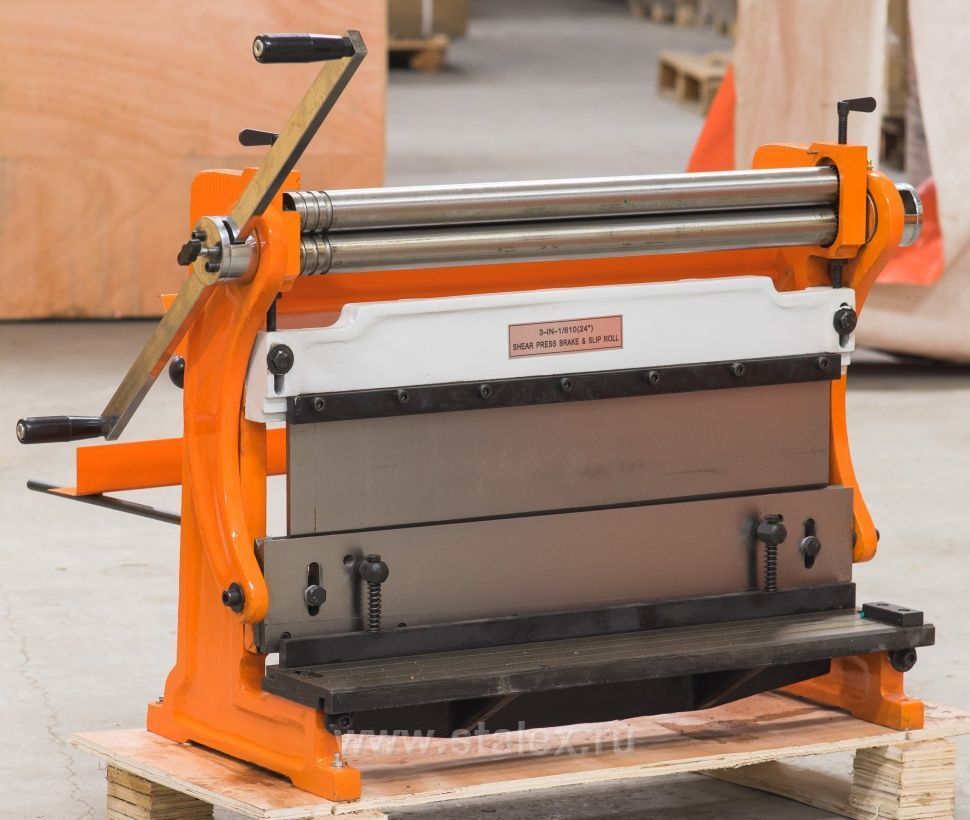

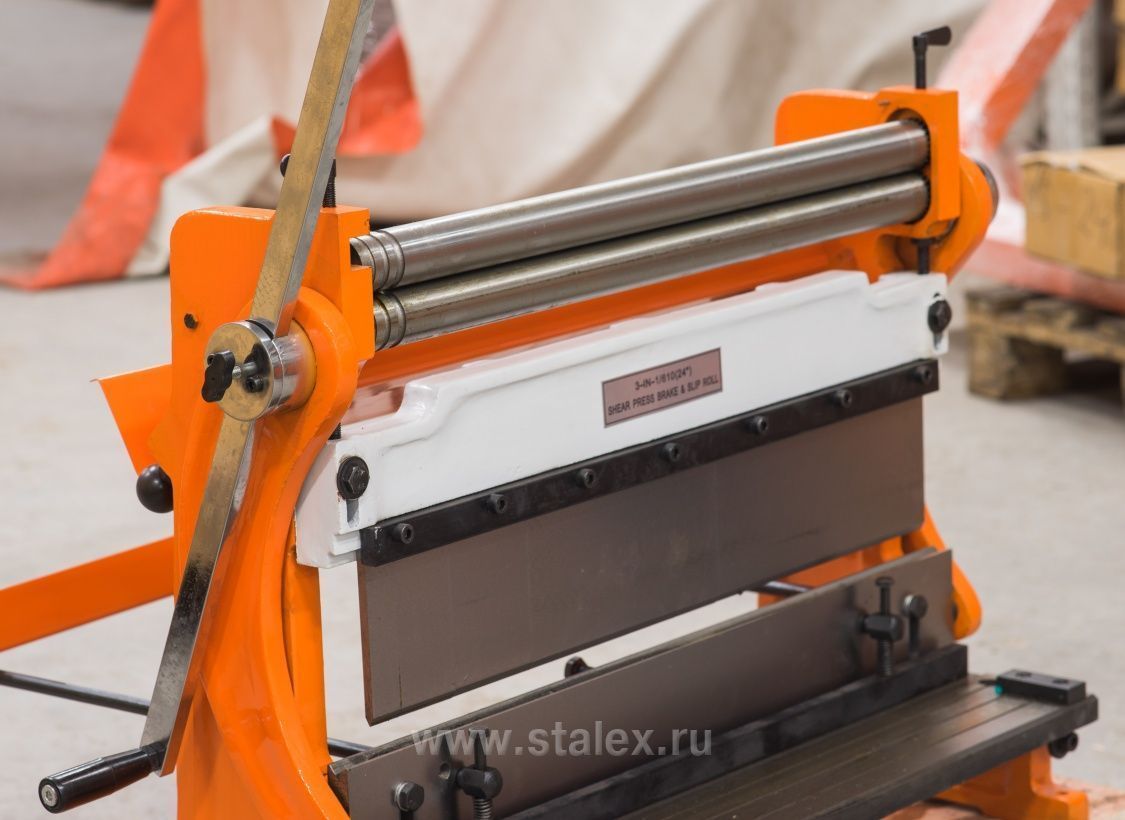

Вальцы имеют трёхваловую конструкцию, верхний вал консольно отводится в сторону для быстрого съёма обечайки.
Точно полированные вальцы из углеродистой стали.
На вальцах станка расположены желоба для гибки арматуры.
На станке установлен откидной защитный кожух для предотвращения попадания в вальцы посторонних предметов во время выполнения другой операции.
Гибка на максимальный угол 90°.
Гибка происходит по типу гибки на прессе – гибочными штампами (пуансон х матрица).
Съемные сегменты пуансона позволяют производить отбортовку поддонов и коробов.
Гильотина станка идеально режет металл до 1.0 мм.
Задняя часть станка имеет ограничитель подачи листа, для резки листа на заданный размер.
Для снижения усилия оператора во время работы станок оснащен удобными рукоятями большой длины с противоскользящими наконечниками.
Возможность работы с правой и левой стороны станка (ручка вращения перестанавливается по желанию).
Особенности:
• Комбинирование функций резки, гибки и проката
• Максимальная толщина обрабатываемого металла 1,0 мм
• Жесткая стальная конструкция
• Комплект гибочных штампов
• Гибка на максимальный угол 90°

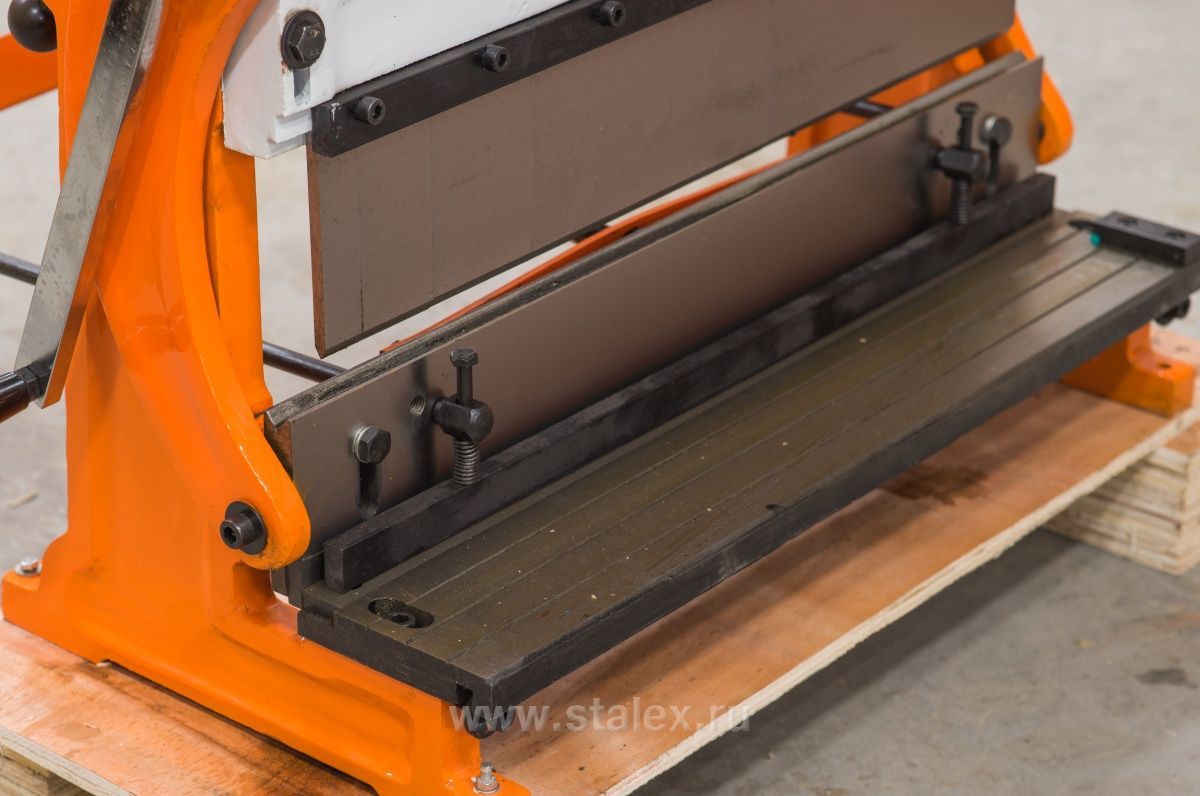

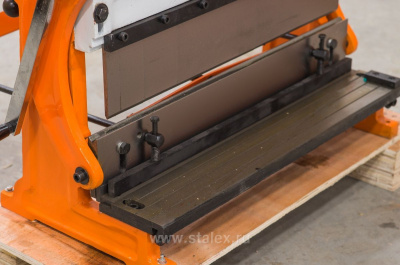

• Площадка-основание для размещения и прижима листа перед резкой
• Отшлифованные ножи для резки
• Регулируемый ограничитель подачи листа
Идеальная комбинация для обработки листового металла толщиной до 1,0 мм.
Вальцы имеют трёхваловую конструкцию, верхний вал консольно отводится в сторону для быстрого съёма обечайки.
Точно полированные вальцы из углеродистой стали.
На вальцах станка расположены желоба для гибки арматуры.
На станке установлен откидной защитный кожух для предотвращения попадания в вальцы посторонних предметов во время выполнения другой операции.
Гибка на максимальный угол 90°.
Гибка происходит по типу гибки на прессе – гибочными штампами (пуансон х матрица).
Съемные сегменты пуансона позволяют производить отбортовку поддонов и коробов.
Гильотина станка идеально режет металл до 1.0 мм.
Задняя часть станка имеет ограничитель подачи листа, для резки листа на заданный размер.
Для снижения усилия оператора во время работы станок оснащен удобными рукоятями большой длины с противоскользящими наконечниками.
Возможность работы с правой и левой стороны станка (ручка вращения перестанавливается по желанию).
Особенности:
• Комбинирование функций резки, гибки и проката
• Максимальная толщина обрабатываемого металла 1,0 мм
• Жесткая стальная конструкция
• Комплект гибочных штампов
• Гибка на максимальный угол 90°
• Площадка-основание для размещения и прижима листа перед резкой
• Отшлифованные ножи для резки
• Регулируемый ограничитель подачи листа
|
Высота сегментов – 103мм, глубина матрицы (входа пуансона в матрицу) – 10мм |
|
Система регулировки антипрогиба матрицы исключающая прогиб |
|
Отшлифованные ножи для резки (поворотные для удвоенного срока службы) Просвет гильотинных ножей – от 2мм до 18мм (левая часть 18мм, правая часть 2 – 3 мм) |
|
Прижим листа для гильотины |
|
Рабочий стол для гильотины + направляющая для листа для резки под углом 90° |
|

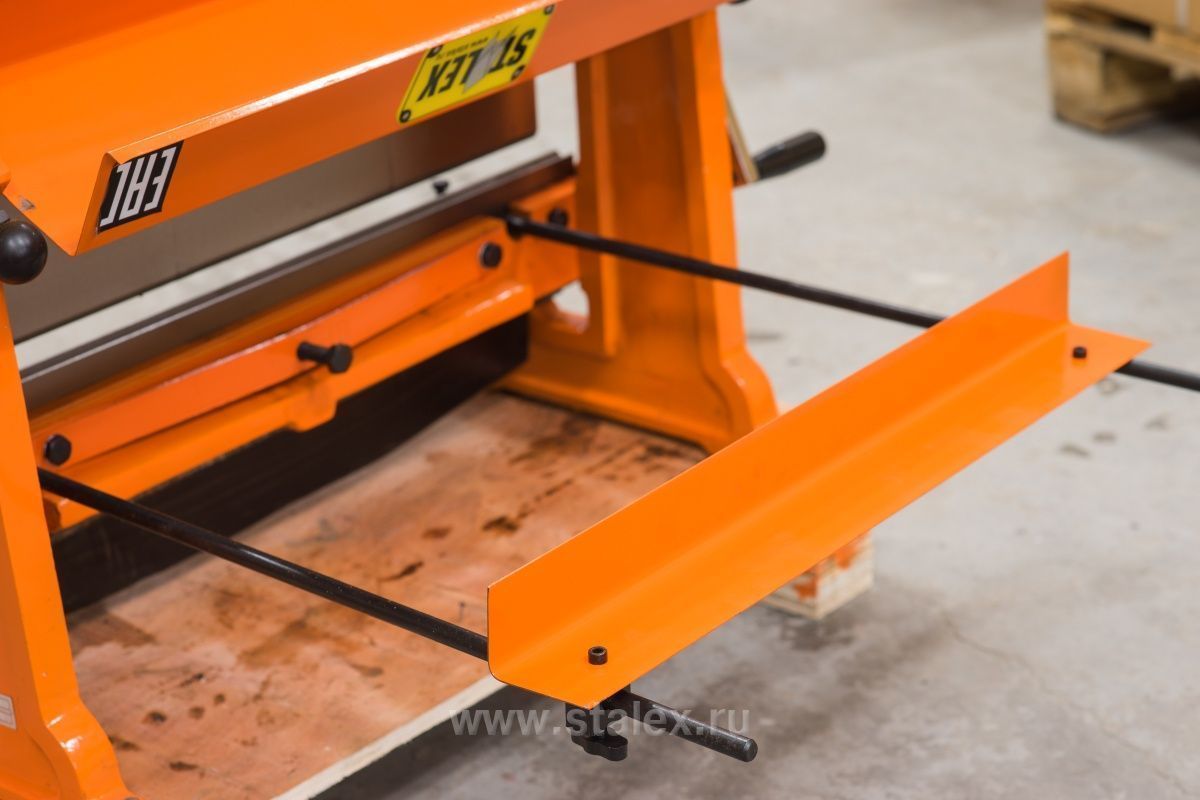

Регулируемый ограничитель подачи листа – 550мм Два места положения упора (для резки и гибки) |
|
Две маслёнки смазывающие эксцентриковый механизм вращения (кривошип) Кривошипы подлежат смазке смазочным шприцем по мере необходимости Не следует вводить слишком большое количество смазки На поверхности скольжения верхнего рычага следует нанести тонкий слой масла |
|
Ручки подъёма заднего вала Диаметр валов – 39 мм |
|
Ручки фиксации верхнего вала Верхний вал прижимается/регулируется для регулировки толщины металла |
|
Канавки для прокатки прутка и формирования колец: Ø до 4 мм / до 4,5 мм / до 5,5 мм |
Характеристики
Тип привода
|
ручной |
? сталь 400 Н/мм2/алюминий 250 Н/мм2
Макс. толщина листа, мм
|
1.25 |
Макс. ширина листа, мм
|
760 |
Управление
|
ручное |
Виды операций
|
конич. вальцовка, подгибка кромок, профильная гибка, цилиндр. вальцовка |
Макс. угол загиба, град
|
90 |
Диаметры валков, мм
|
39 |
Габаритные размеры, мм
|
1000х410х660 |
Масса, кг
|
136 |
